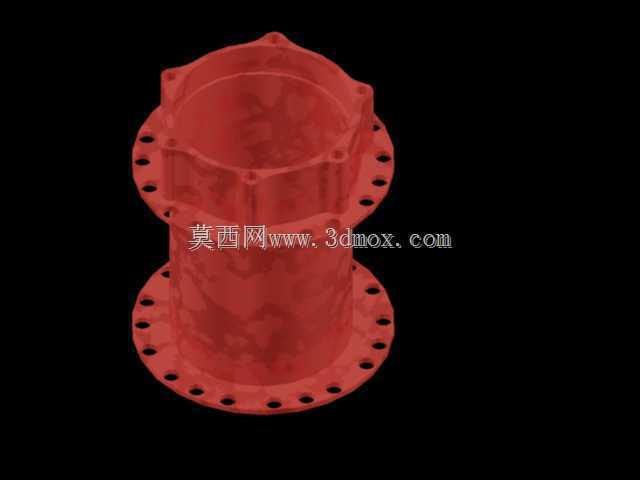

管道连接用双法兰对接筒体结构

　　在流体输送管路系统的搭建与改造场景中，这类双端带法兰的筒体结构是实现不同管段刚性对接、调整管路轴向间距的核心连接件，常应用于石化输送管线、市政给排水管路、工业通风除尘管道以及液压泵站的油路布设环节，能够在不额外加工管端坡口的前提下，快速完成两段同公称通径管道的同轴对接，大幅降低现场焊接作业的工作量与施工难度。从结构设计逻辑来看，该部件采用两端对称布置带螺栓孔法兰盘的中空筒体结构，筒体部分为等径直筒设计，内壁做光滑过渡处理，可减少流体流经时的沿程阻力损失，避免介质在连接位置形成涡流堆积，尤其适用于输送含微小固体颗粒的浆体介质场景，能有效降低连接部位的冲蚀磨损速率。两端法兰盘的螺栓孔采用沿圆周均布的排布方式，

　　孔位公差严格匹配对应压力等级的法兰标准，安装时可通过对角紧固螺栓的方式实现法兰端面与配套管路法兰的均匀压紧，配合密封垫片即可满足对应压力等级下的密封要求，杜绝介质渗漏风险。设计过程中优先考虑了安装边界的适配性，法兰盘的外圆直径、螺栓孔中心距、螺栓孔数量与孔径均匹配常用公称压力下的管道法兰标准，无需额外加工转接件即可直接与同规格的标准法兰配对安装；筒体的轴向长度可根据管路布设的实际间距需求做参数化调整，建模时将筒体长度、法兰厚度、螺栓孔中心距等核心尺寸设置为可驱动参数，方便设计人员根据不同项目的管路间距要求快速调整模型尺寸，生成适配现场工况的结构方案。从实际使用的功能特性来看，该结构除基础的管路对接功能外，

　　还可作为管路检修段的快拆结构使用，当管路系统需要清理内部淤积、更换下游阀件时，只需拆卸两端法兰的连接螺栓即可将该段筒体整体移出，无需切割管段，大幅降低后期管路维护的作业成本。法兰盘与筒体的连接位置做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，在承受管路内压波动、管路振动等交变载荷时，过渡位置的应力分布更均匀，可有效延长连接件的使用寿命。建模过程中对法兰密封面的平面度做了细节还原，密封面位置无凸起或凹陷结构，能够保证密封垫片受压均匀，避免因密封面贴合不严导致的渗漏问题；螺栓孔的位置度公差在模型中做了明确的几何约束，确保实际加工后孔位与配对法兰完全对齐，减少现场安装时的螺栓穿装难度。针对不同的输送介质工况，该结构可通过调整筒体壁厚、

　　法兰厚度来适配不同的压力等级，例如低压通风管路可适当减小壁厚降低材料成本，高压液压油路则可增加壁厚与法兰厚度提升结构强度，模型的参数化设计逻辑能够快速响应不同工况的强度校核需求，设计人员只需调整对应尺寸参数即可完成结构迭代，无需重新绘制整体模型。在管路系统的布局设计阶段，这类标准化的法兰连接筒体模型可直接导入管路装配体中，用于模拟管路对接位置的实际安装空间，提前校验法兰螺栓的操作空间是否充足，避免现场安装时出现扳手操作空间不足、螺栓无法紧固的问题，提升管路布局设计的合理性与可施工性。
