铣床尾座顶尖锁紧机构三维设计

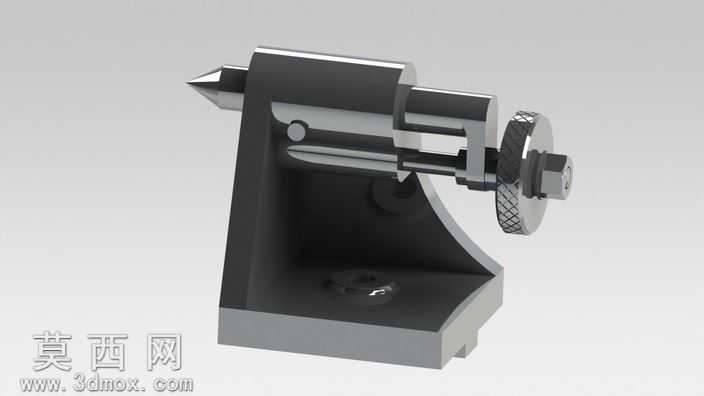

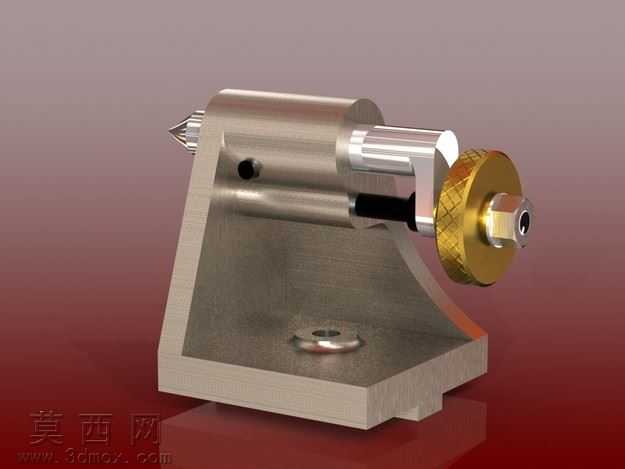

本模型为铣床配套尾座顶尖锁紧机构，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械加工装配的公差配合逻辑，对每一处装配间隙、运动行程都做了精准的参数约束，确保模型可直接用于后续的工程图导出、运动仿真验证以及加工工艺参考。模型主体分为底座支撑体、顶尖滑移轴、手轮锁紧组件、导向定位结构四个核心部分，底座采用L型一体式支撑结构，建模时对底部安装定位槽、侧壁加强筋结构做了细节还原，通过添加铸铁材质的哑光金属质感，搭配环境光遮蔽渲染效果，真实还原铸造机床构件的表面肌理，同时对底座与滑移轴配合的导向孔做了同轴度约束，保证顶尖轴线与安装基准面的平行度符合铣床加工的精度要求。顶尖滑移轴部分采用阶梯轴结构设计，前端为莫氏锥度适配的顶尖安装位，建模时还原了顶尖的淬火硬质合金端头与轴身的装配关系，轴身开设的导向滑槽与底座内部的定位销做了滑动配合约束，可模拟真实尾座顶尖的伸缩进给动作，轴身材质区分了调质钢基体与表面磨削加工的光滑区域，渲染时通过粗糙度参数的差异，体现机械加工不同工序的表面质感差异。手轮锁紧组件包含滚花调节手轮、锁紧螺母、推力垫圈三个部分，建模时还原了手轮表面的菱形滚花纹理，通过阵列特征完成滚花的均匀排布，锁紧螺母与滑移轴的螺纹配合做了真实的螺纹牙型建模，而非简单的贴图示意，渲染时为滚花手轮添加了镀铬亮面金属材质，通过高光反射效果突出操作件的视觉辨识度，同时对锁紧机构的运动行程做了限位约束，可模拟转动手轮时锁紧顶尖、松开顶尖的完整动作逻辑。整体建模过程遵循从基准定位到零件拆分、从特征搭建到装配约束、从材质赋予到渲染输出的完整设计流程，所有零件之间的装配关系完全符合机械设计手册中机床尾座的设计规范，没有出现干涉、错位等不符合实际装配逻辑的问题，渲染阶段采用三点布光方案，主光突出模型的结构轮廓，辅光消除暗部死黑，轮廓光勾勒金属构件的边缘质感，最终呈现的效果既能够清晰展示尾座的内部结构与装配关系，也能直观体现各部件的材质特征与加工工艺特点，可作为铣床附件设计、机床教学演示、机械结构参考的优质三维素材。
