3D打印笔制作镂空四旋翼机架结构

这款采用3D打印笔手工成型的镂空四旋翼机架，主要面向微型入门级航模爱好者的创意DIY场景，既可以作为青少年科创教育的实操教学载体，也能满足航模玩家快速制作个性化微型飞行器机架的需求，适配掌心尺寸的微型穿越机、教学演示用小型四轴飞行器，无需复杂的工业级3D打印设备，仅通过3D打印笔即可完成成型制作，大幅降低了微型航模机架的制作门槛。

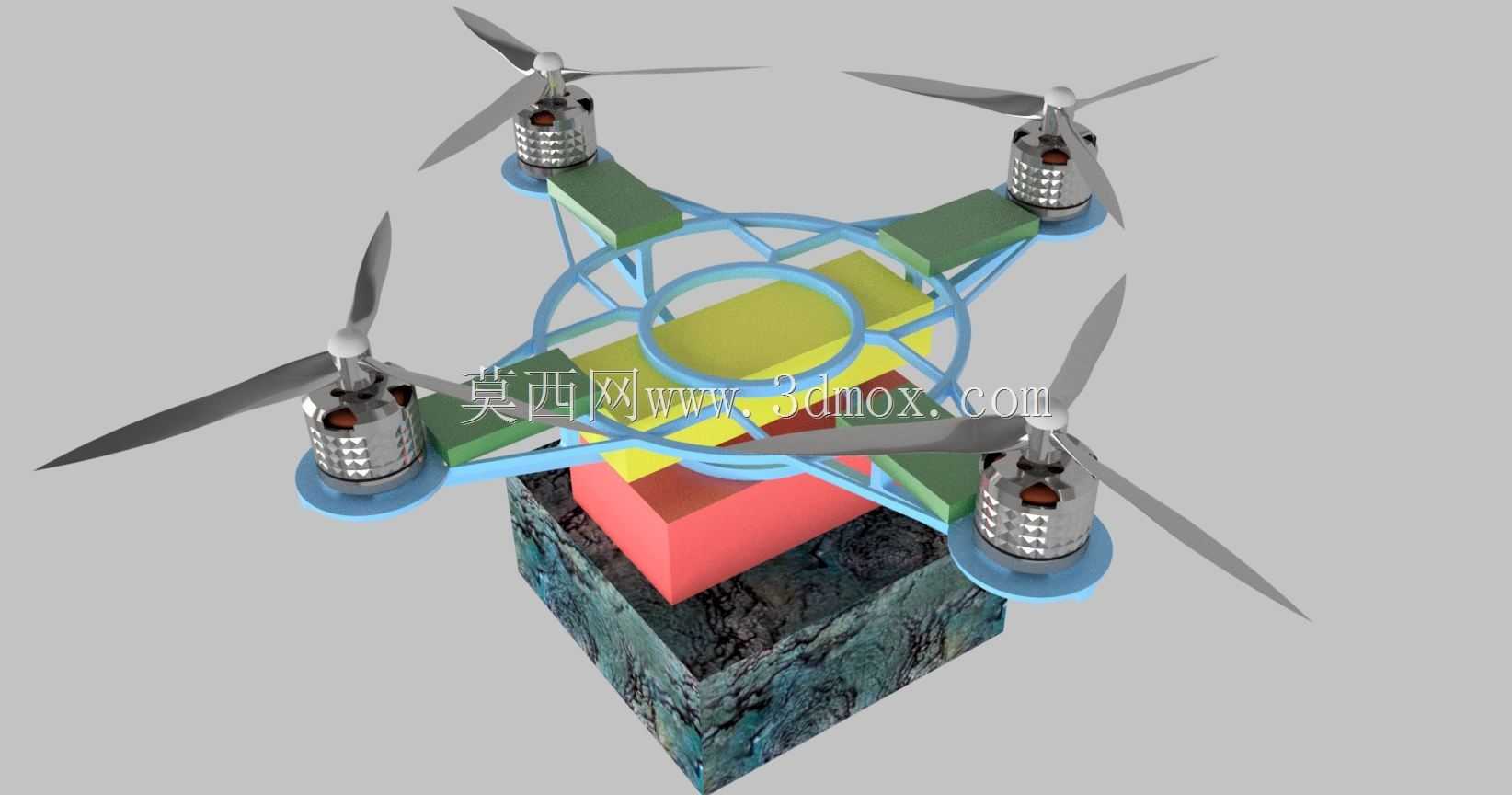

从实际用途来看，该机架作为四旋翼飞行器的核心承载结构，主要承担固定四个动力电机、承载飞控板与电池模块、传递旋翼升力的作用，镂空的结构设计在保证结构强度的前提下，尽可能削减了非必要的耗材使用，有效降低机架整体自重，能够提升微型四旋翼的续航表现与机动灵活性，同时手工成型的制作方式也方便制作者根据手头的电机、飞控尺寸灵活调整机架的臂长与中心安装位尺寸，适配不同规格的微型动力配件。

在功能特性上，该机架采用四臂对称辐射式布局，四个机臂末端预留了电机安装的固定位，中心区域设置了多层环形加强筋结构，既可以为飞控板、电池提供平整的安装平面，也能通过环形筋条分散机臂传递来的振动，降低飞行时机架的共振幅度，提升飞行稳定性。整体采用一体化成型设计，没有额外的拼接紧固件，避免了拼接结构带来的松动风险，镂空的桁架式结构让机架具备一定的弹性形变能力，在轻微炸机时能够通过自身形变吸收冲击力，降低结构断裂的概率。

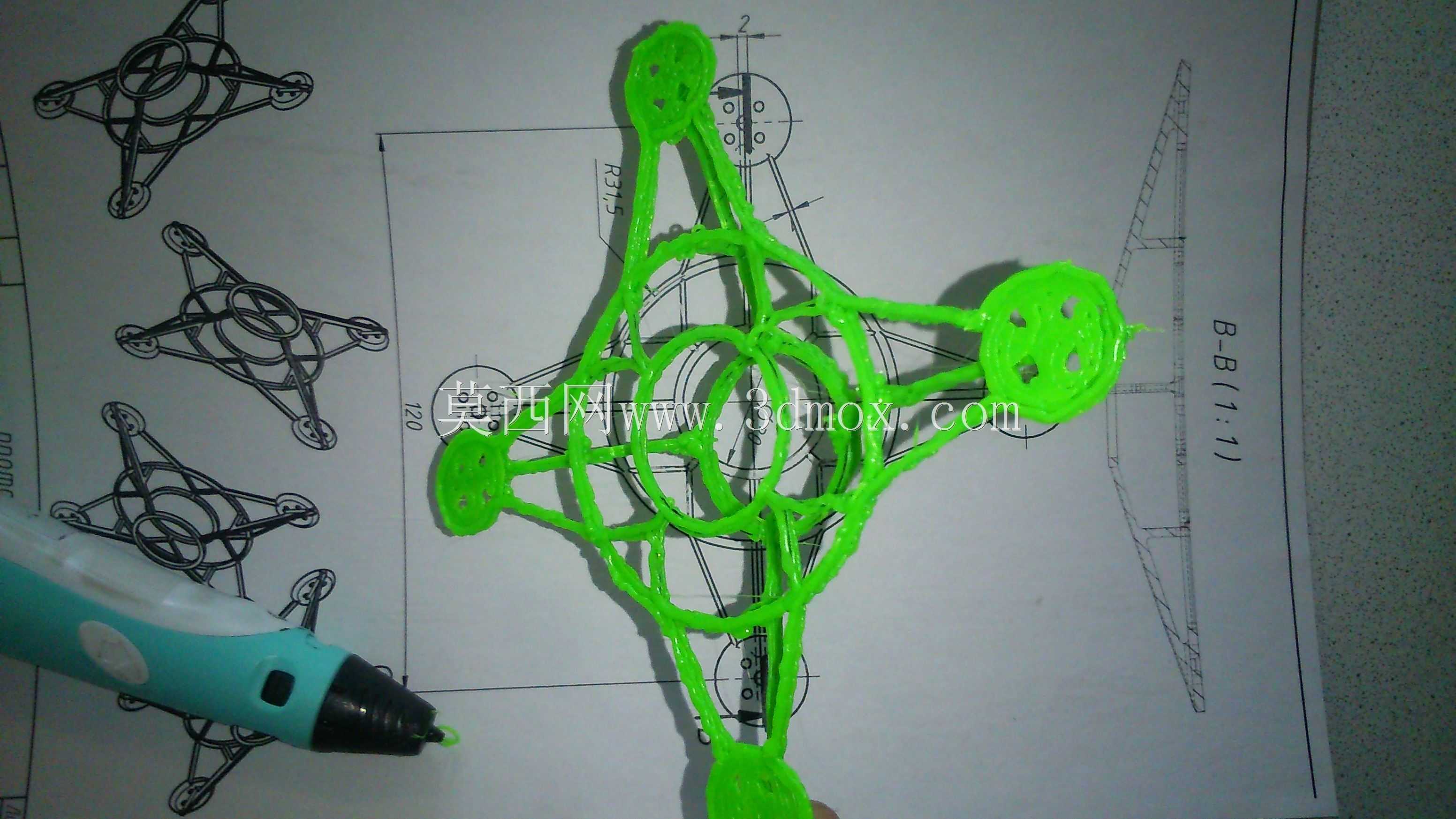

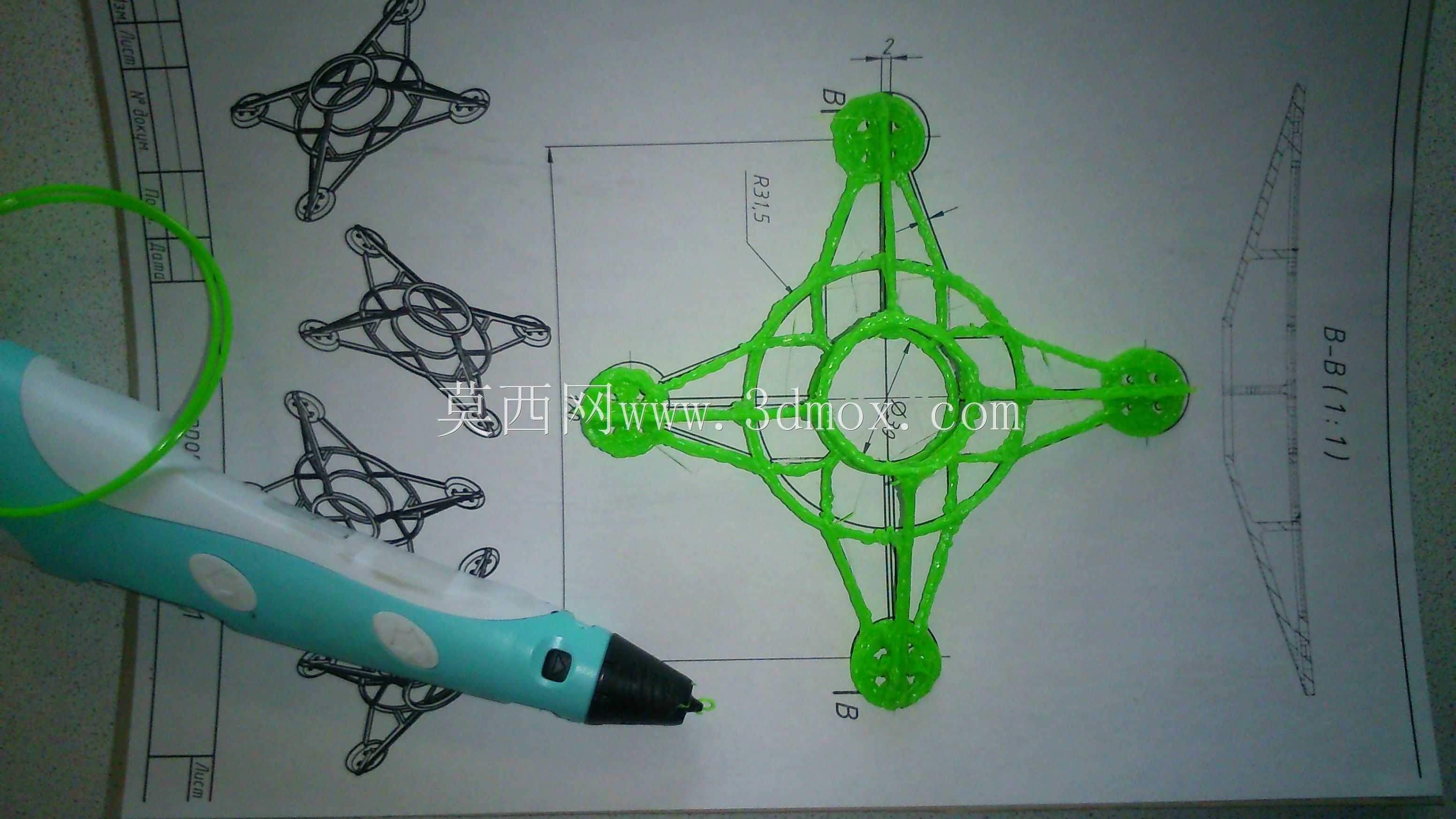

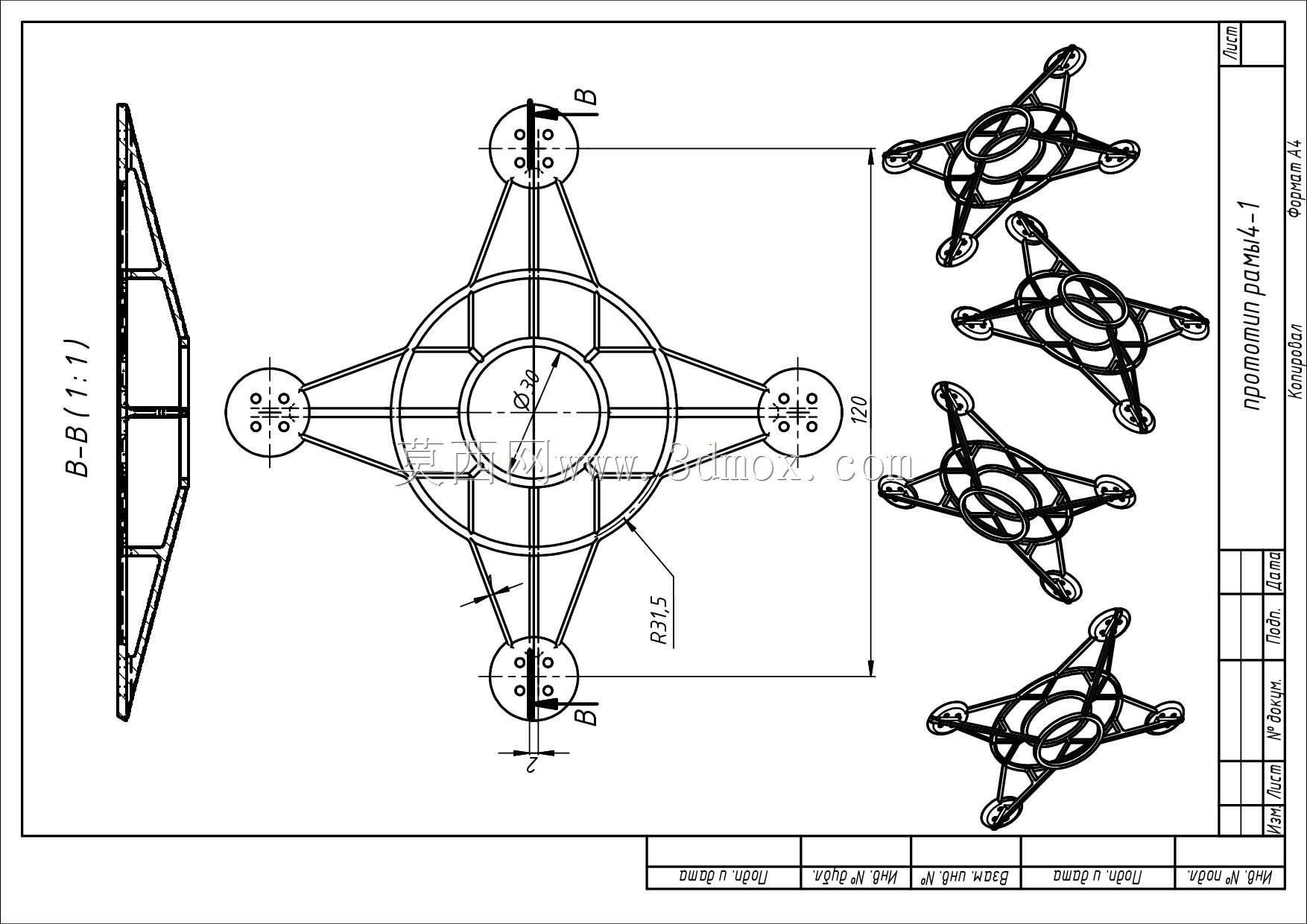

设计思路上，这款机架充分结合了3D打印笔的成型特点，没有设计复杂的封闭曲面与大尺寸实心结构，所有结构线条均采用连续的走线形式，适配3D打印笔挤出耗材的堆叠成型逻辑，制作者可以直接参照平面工程图逐层堆叠耗材，无需复杂的支撑结构即可完成立体成型。对称式的四臂布局保证了四个旋翼的动力中心与机架重心重合，降低飞控的调校难度，机臂的镂空桁架结构参考了航空航天领域的轻量化桁架设计，在耗材用量最少的前提下保证机臂的径向与轴向强度，避免飞行过程中机臂出现形变影响动力输出角度。

从外形尺寸与安装边界来看，该机架属于微型四旋翼规格，整体对角线轴距适配75mm级别的微型穿越机配置，机臂末端的电机安装位适配8mm直径的空心杯电机，中心安装区域直径约30mm，能够容纳常规的微型有刷飞控板与1S锂电池，机架整体成型后自重仅3g左右，不会给微型动力系统带来额外负载。安装边界上，机架底部预留了2mm左右的凸起支撑脚，能够在降落时为底部的电池与飞控提供离地间隙，避免起降过程中配件直接摩擦地面，四个机臂的上翘角度经过优化，能够为螺旋桨预留足够的转动空间，避免桨叶碰撞机架结构影响飞行安全。
