便携式螺旋起重顶升工具结构设计

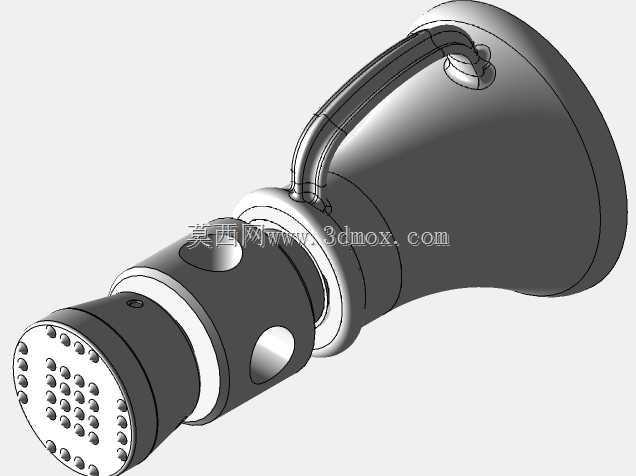

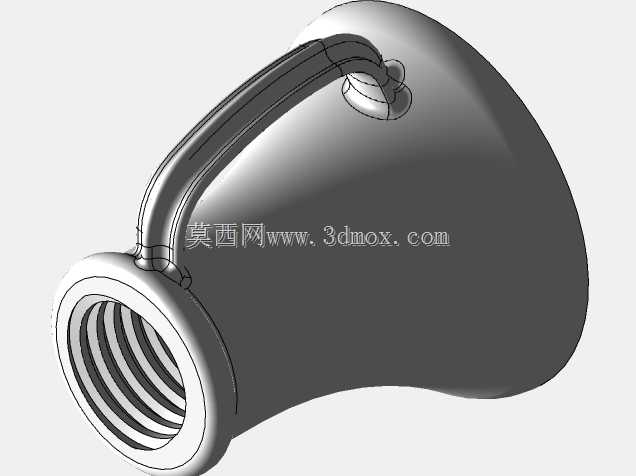

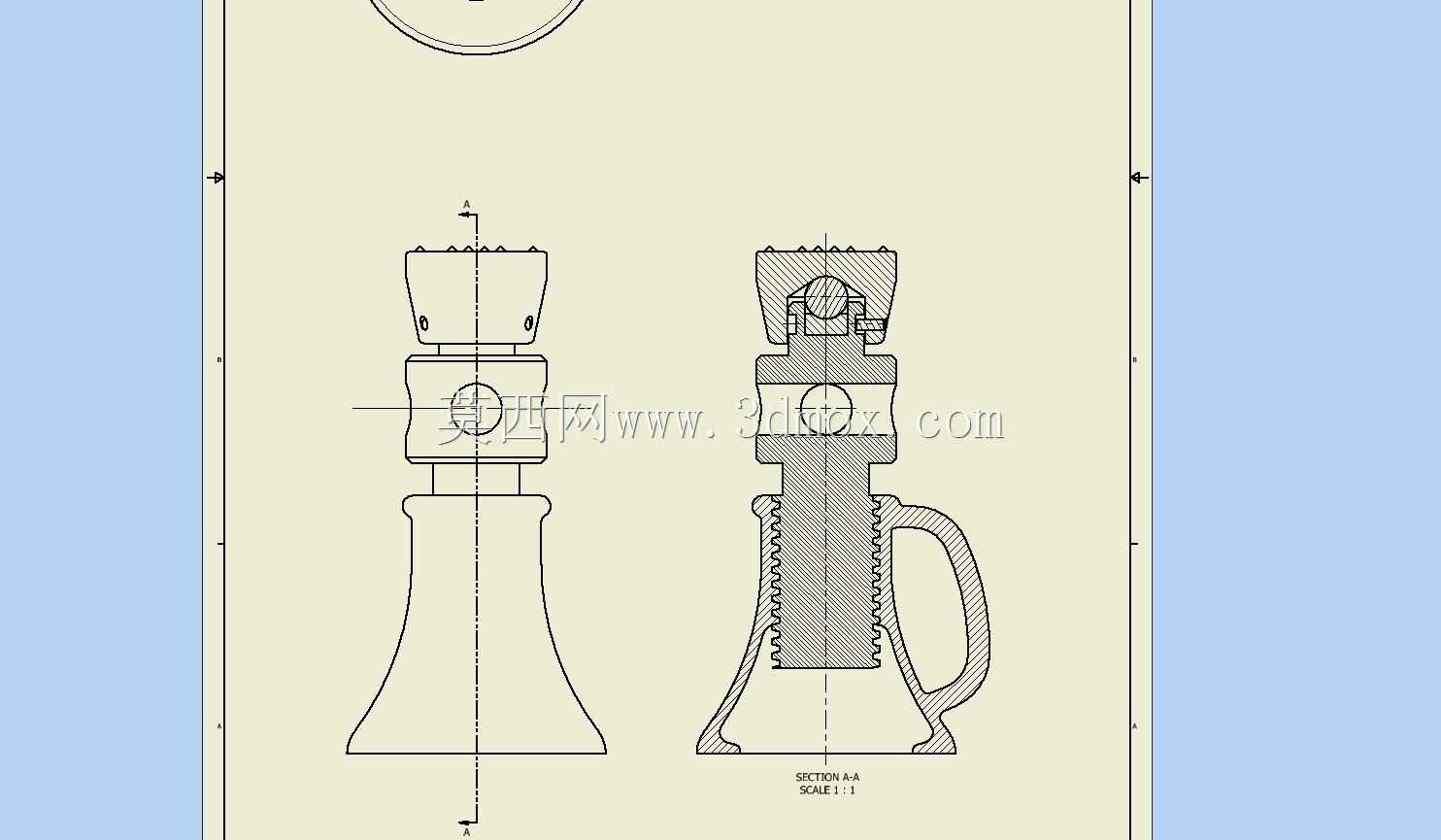

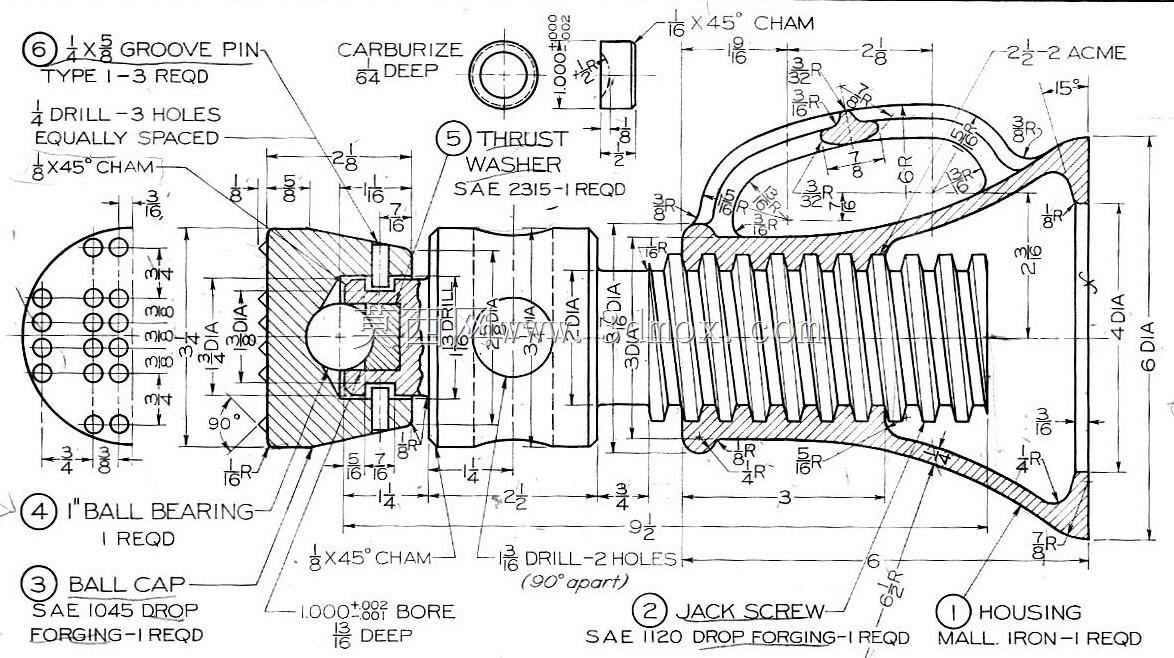

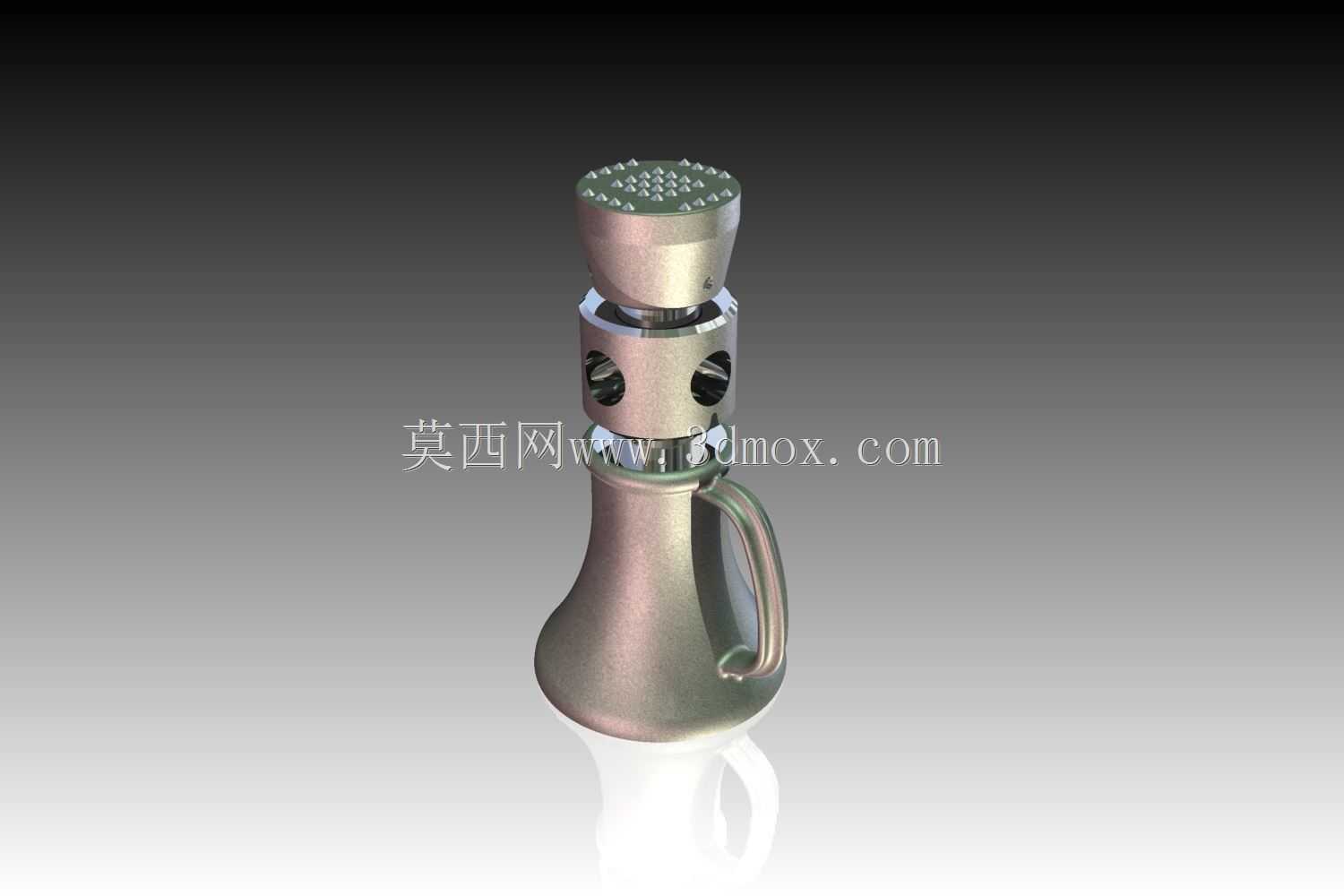

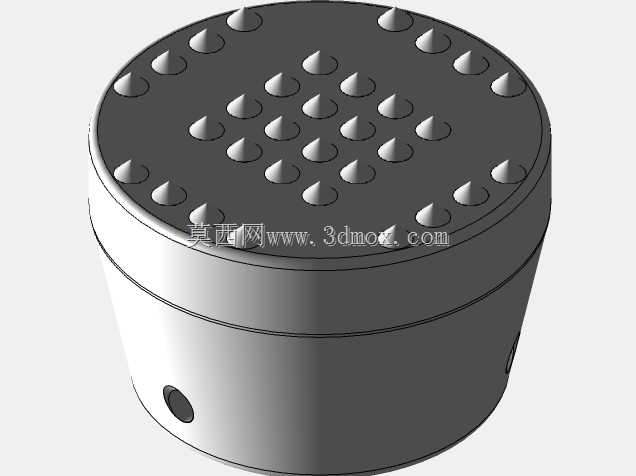

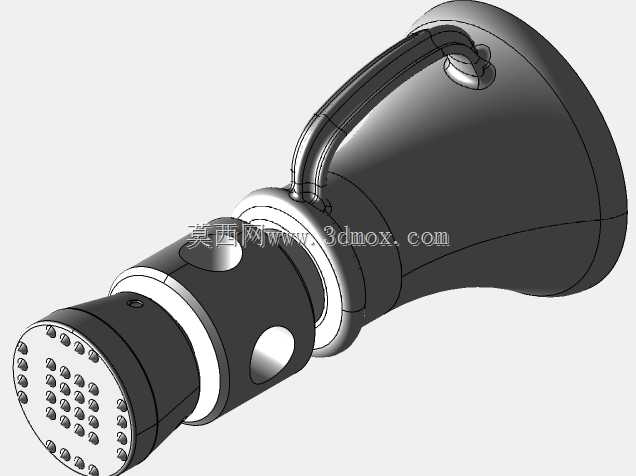

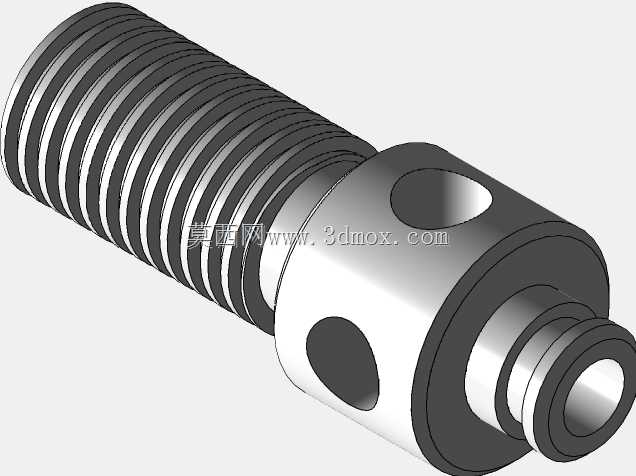

这款螺旋顶升工具主要面向狭小空间内的重物顶升作业场景，常见于设备检修、小型构件安装、车辆应急维修、精密设备调平等作业领域，相比液压类顶升工具，它不存在液压油泄漏、密封件老化失效的问题，能够在高温、低温、多粉尘的恶劣工况下长期稳定工作，也可长时间保持顶升承重状态，不会出现缓慢卸荷回落的问题，作业可靠性更强。从功能特性来看，它采用螺旋副传动实现顶升动作，顶部承托面做了密集的防滑凸点设计，能够增大与被顶升物件接触面的摩擦力，避免顶升过程中物件滑移偏斜，提升作业安全性；中部设置了多组径向通孔，可配套撬杆插入来转动螺杆实现升降，无需额外配套专用操作手柄，现场作业时可就地取材使用常规撬棒完成操作，适配性更强；下部设置的一体式握持手柄，既方便作业人员提携转运，也能在操作时扶住设备保持本体稳定，避免顶升过程中本体倾斜。在设计思路上，整体采用同轴式分层结构，从下到上依次为底座承托段、传动螺母段、升降螺杆段、顶部承托段，各段之间采用同轴装配设计，保证承重时受力始终沿轴向传递，避免偏载带来的结构变形；底座采用下宽上窄的喇叭口造型，增大与支撑面的接触面积，降低单位面积压强，即使在相对松软的支撑面上作业，也能保持稳定支撑，不会出现下陷歪斜的问题；传动螺旋副采用梯形螺纹设计，具备良好的自锁性能，当顶升到达指定高度后，无需额外锁止结构即可保持位置固定，承重状态下不会自动回落，同时梯形螺纹的承重能力更强，耐磨损性能更好，能够承受反复的升降操作与重载负荷。从安装与使用边界来看，这款工具整体结构紧凑，最大外轮廓直径适配常规狭小作业空间的放入需求，最低闭合高度能够满足低位物件的顶升起始要求，最大顶升行程覆盖日常小型重物顶升的高度需求，作业时只需将底座平稳放置在坚实支撑面上，调整顶部承托面对准被顶升物件的承重受力点，即可通过撬杆转动传动结构实现平稳顶升，作业过程中无冲击、无突然动作，顶升速度均匀可控，尤其适合对顶升平稳度有要求的精密设备调平作业场景。整体结构没有复杂的易损部件，日常维护仅需定期在螺旋传动部位涂抹润滑脂即可，使用寿命长，作业容错率高，即使是没有经过复杂培训的作业人员，也能快速掌握操作方法完成顶升作业。
