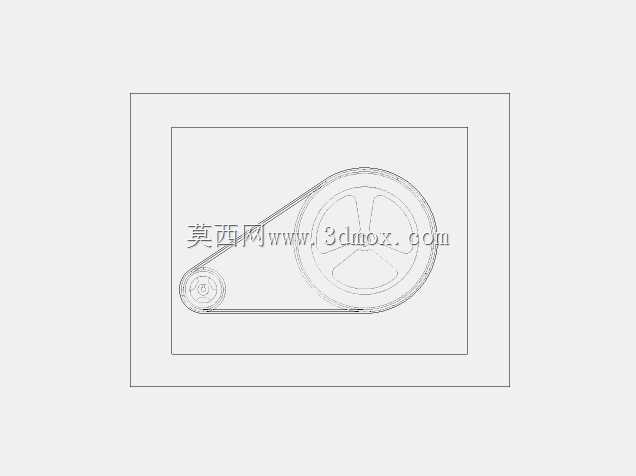

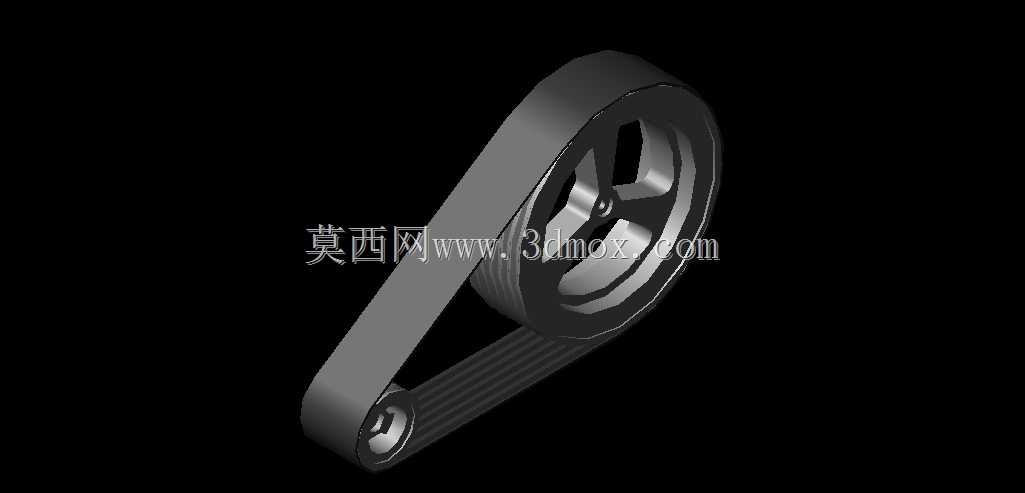

六槽V型带传动轮组结构设计

这款六槽V带传动结构，是工业传动系统中应用极为广泛的动力传递组件，主要服务于大中型工业设备的动力传输场景，常见于矿山破碎设备、大型风机、工业压缩机、农业加工机组等需要大扭矩长距离动力传递的设备中，能够在电机与工作执行端之间实现稳定的动力减速与扭矩放大，适配高负载连续运转的工业作业需求。该传动结构采用六槽并行的V带布局，相比单槽或少槽带传动结构，能够将动力负载均匀分摊到六根V带上，单根皮带承受的张力大幅降低，既可以提升整体传动系统的负载上限，也能减少单根皮带的疲劳损耗，延长整套传动组件的维护周期，降低生产现场的运维成本。带轮采用辐条式结构设计，在保证轮体结构强度、满足槽型加工精度要求的前提下，尽可能削减了轮体自身的重量，减少传动过程中的转动惯量，降低设备启动瞬间的电流冲击，同时辐条间的镂空结构也能在运转过程中带动周边空气流动，辅助皮带与轮槽摩擦产生的热量散发，避免长时间高负载运转下皮带过热老化。设计过程中严格匹配标准V带的槽型角度与槽深参数，保证V带嵌入轮槽后侧面能够与轮槽完全贴合，最大化摩擦接触面积，避免传动过程中出现打滑丢转的问题；大小带轮的中心距经过合理测算，既保证V带有足够的包角满足传动摩擦力要求，也预留了合适的皮带张紧调节余量，方便现场安装时调整皮带张紧度，同时避免中心距过大导致皮带运转过程中出现抖振。安装边界上，大带轮的轮毂孔径适配主流工业设备的输出轴径范围，轮体端面预留有标准键槽位置，能够通过平键实现与轴的周向固定，搭配轴端挡圈即可完成轴向定位；小带轮可直接匹配标准电机输出轴安装，整套传动组件安装时只需保证两带轮的端面共面，即可避免皮带偏磨问题，安装调试门槛较低，适配多数工业现场的设备改造与新装需求。整套结构运转过程中具备一定的缓冲吸震能力，能够弱化电机端的振动向工作端传递，同时当设备端出现突发过载时，V带会在轮槽上产生轻微打滑，能够对后端的精密传动部件起到过载保护作用，避免刚性传动下的零部件崩损问题。
