墙面嵌入式RJ45网络接口面板结构设计

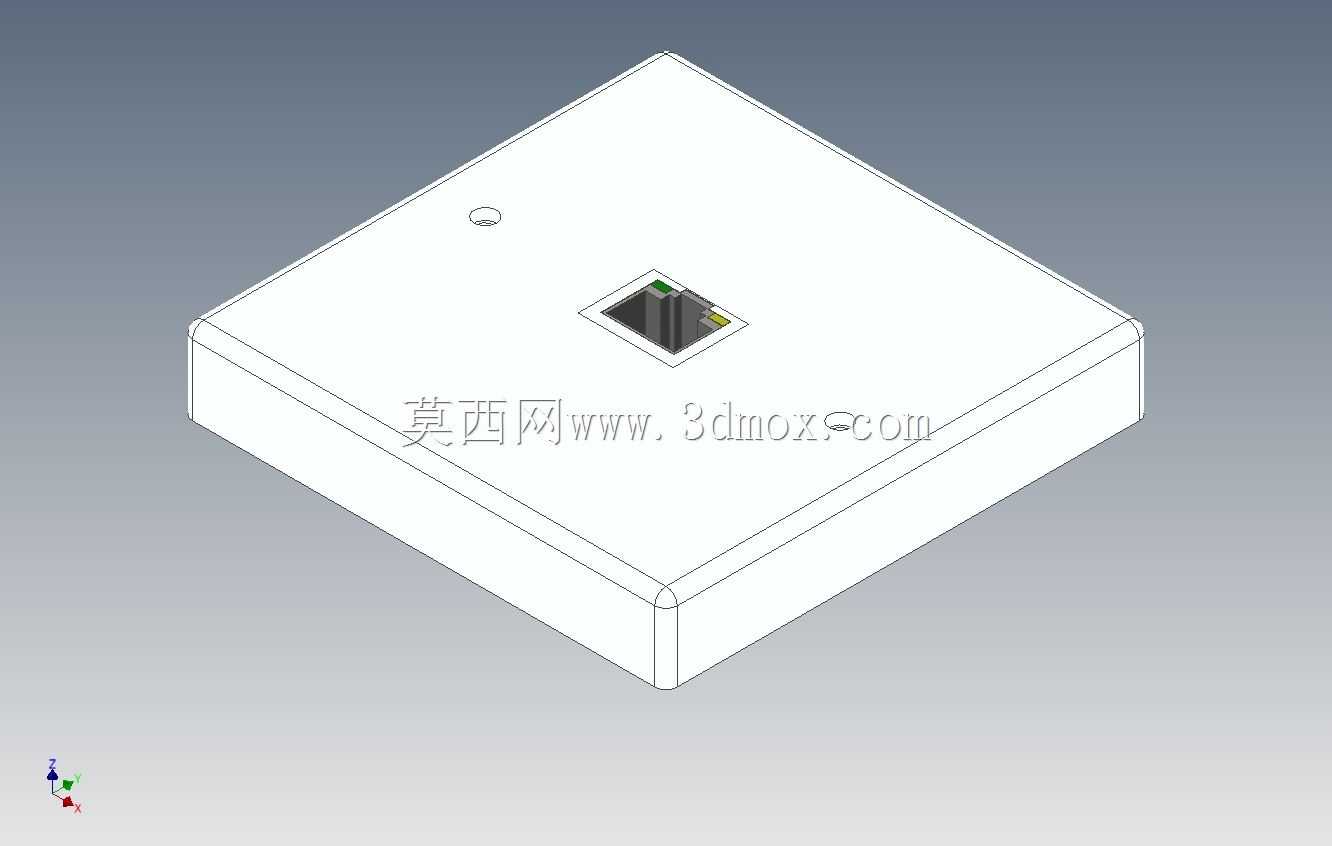

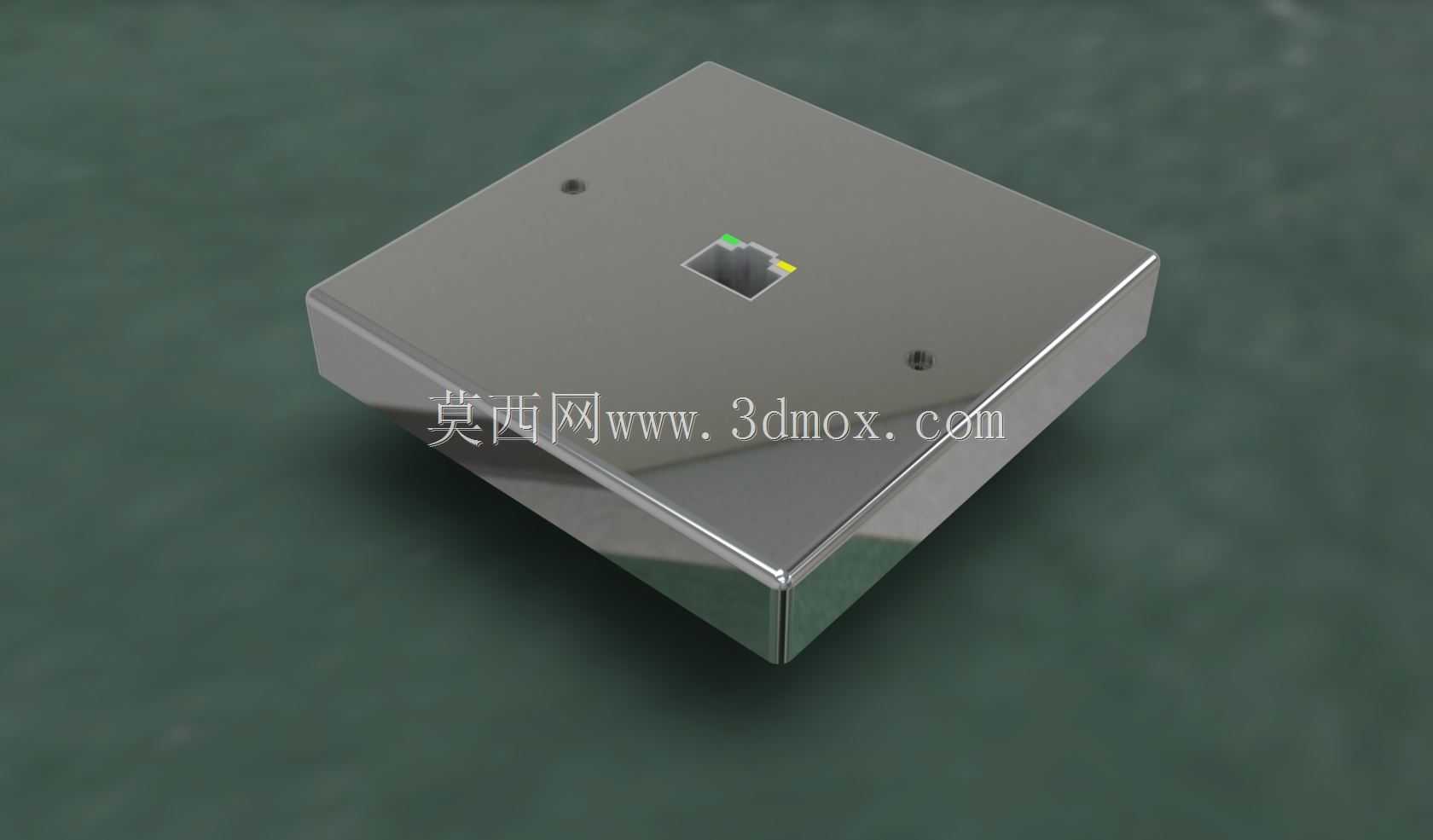

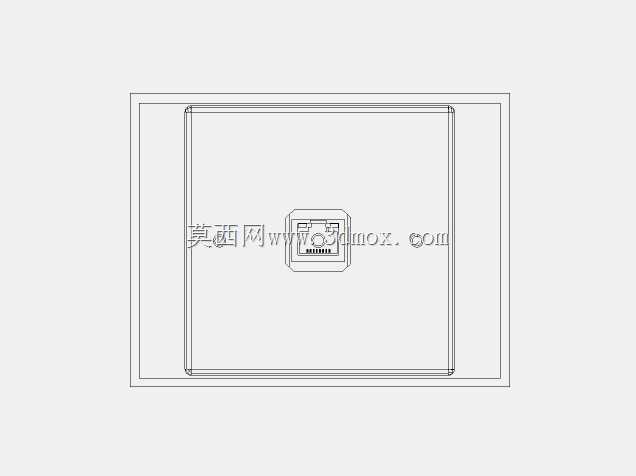

这款RJ45网络接口面板主要面向综合布线场景设计，广泛应用于办公空间、商业楼宇、住宅家装、工业厂区的墙面网络点位部署，作为终端网络接入的物理载体，承担着固定网络链路、保护内部接线模块、提供标准化插拔接口的核心作用，是有线网络布线系统中直接面向用户的末端配套部件。在实际使用场景中，该面板可嵌入标准86型暗装底盒完成固定，外露面与墙面齐平安装，既能够避免内部网线模块受外力磕碰、积灰受潮，也能维持墙面整体的整洁美观，适配常规办公、家居的装修风格。产品功能层面，面板中心预留标准RJ45模块安装位，可兼容常规超五类、六类网络模块的卡装固定，接口处预留的指示灯位可直观显示链路连通状态与数据传输状态，面板对角设置的沉头安装孔可通过自攻螺丝与底盒牢固连接，安装后螺丝头可被配套装饰盖遮盖，无外露凸起结构。设计思路上，整体采用方正薄型方体造型，边缘做小弧度倒角处理，既避免直角锐边的磕碰风险，也能在视觉上更显轻薄精致；面板表面做镜面抛光处理，不易积灰且日常擦拭清洁十分便捷，金属材质的壳体具备更好的结构强度，相比传统塑料面板抗冲击、抗老化性能更优，在公共区域使用时能有效降低外力损坏的概率。外形尺寸与安装边界方面，整体外轮廓适配国标86型底盒的安装间距，面板厚度控制在合理范围，安装后突出墙面的距离极小，不会对周边家具摆放、人员通行造成干涉；沉头孔的位置严格匹配通用底盒的螺丝柱间距，无需额外改造底盒即可直接替换原有传统面板，安装过程中只需将压接好水晶头的网线接入模块、卡入面板预留位，再将面板与底盒锁紧即可完成部署，后期维护时也可直接拆卸面板更换内部模块，无需重新布设墙内网线，大幅降低运维成本。
