12V5A60W防水LED驱动电源结构

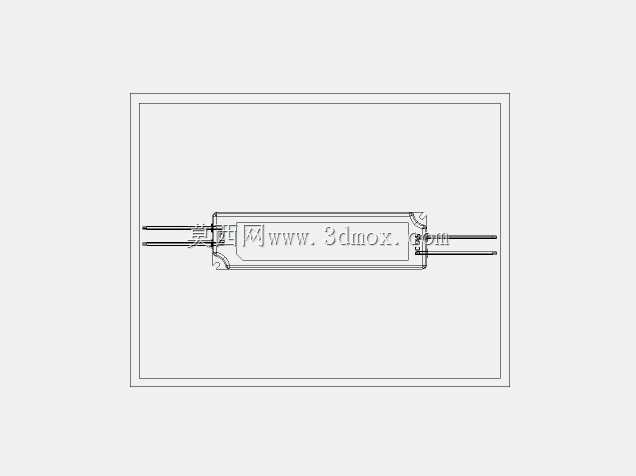

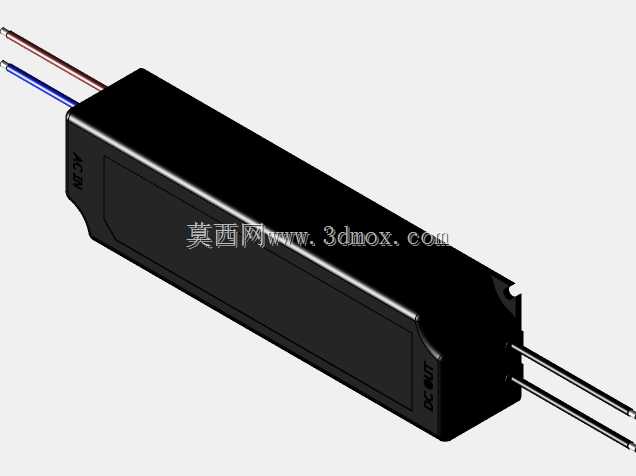

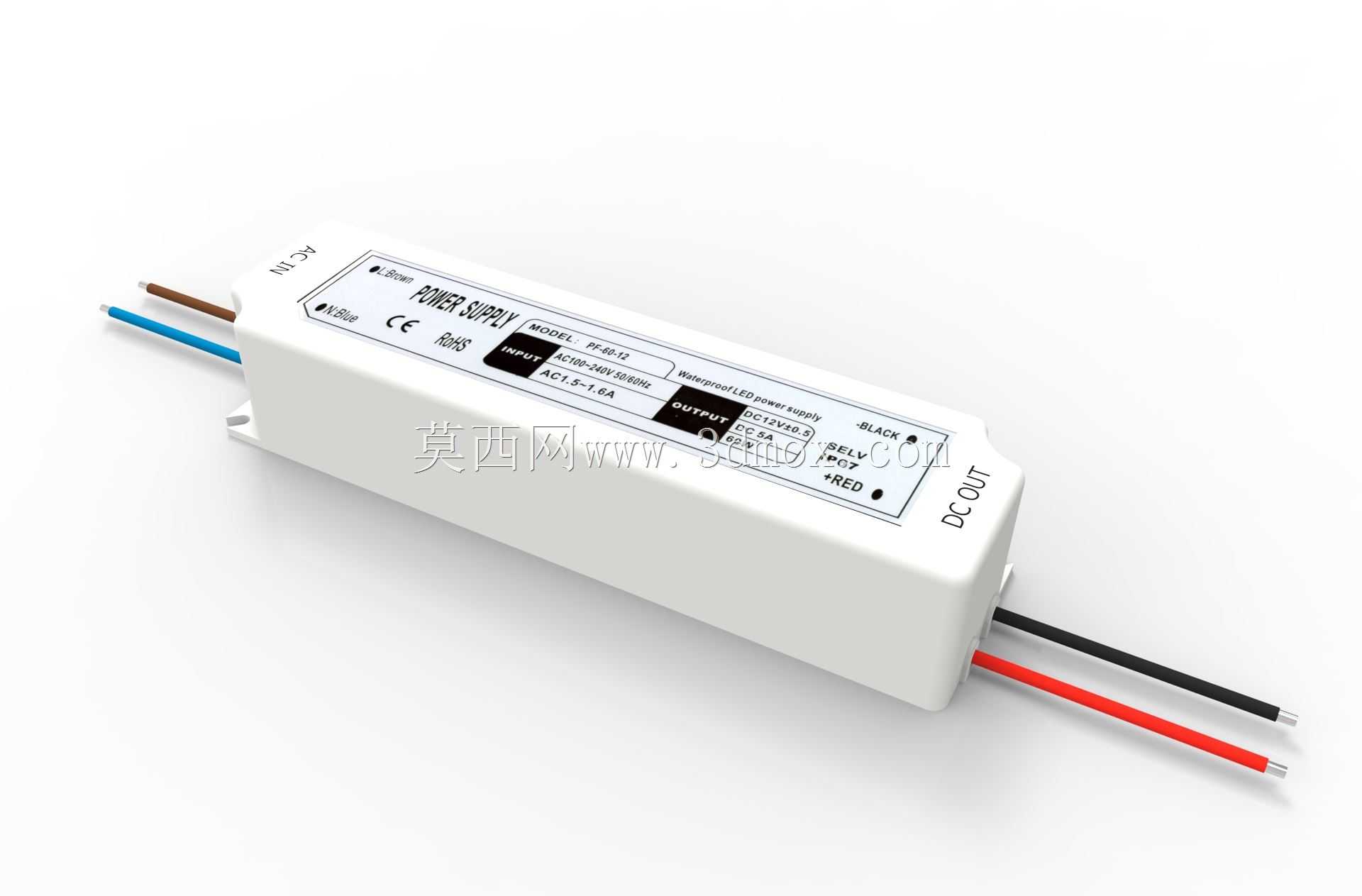

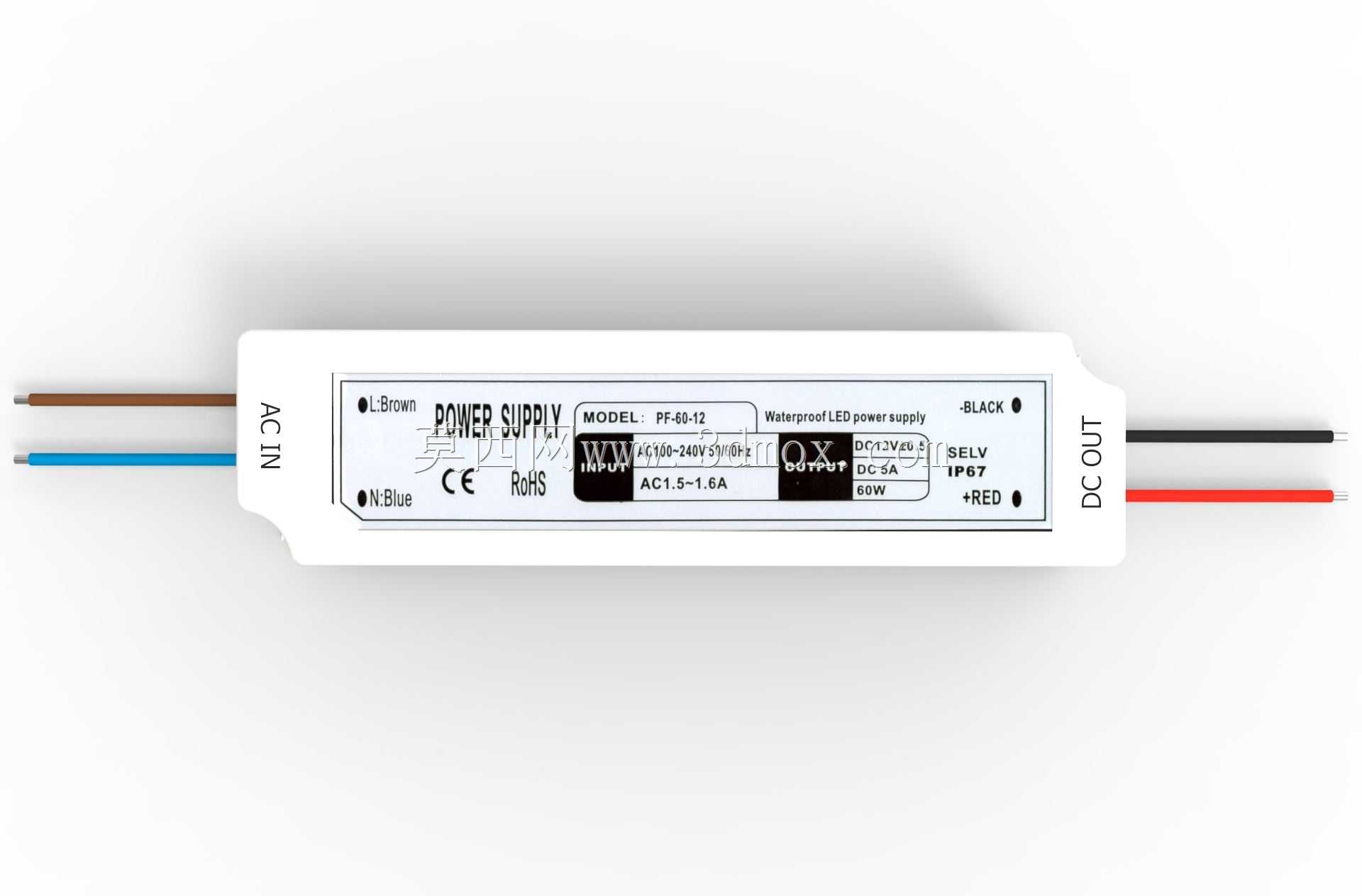

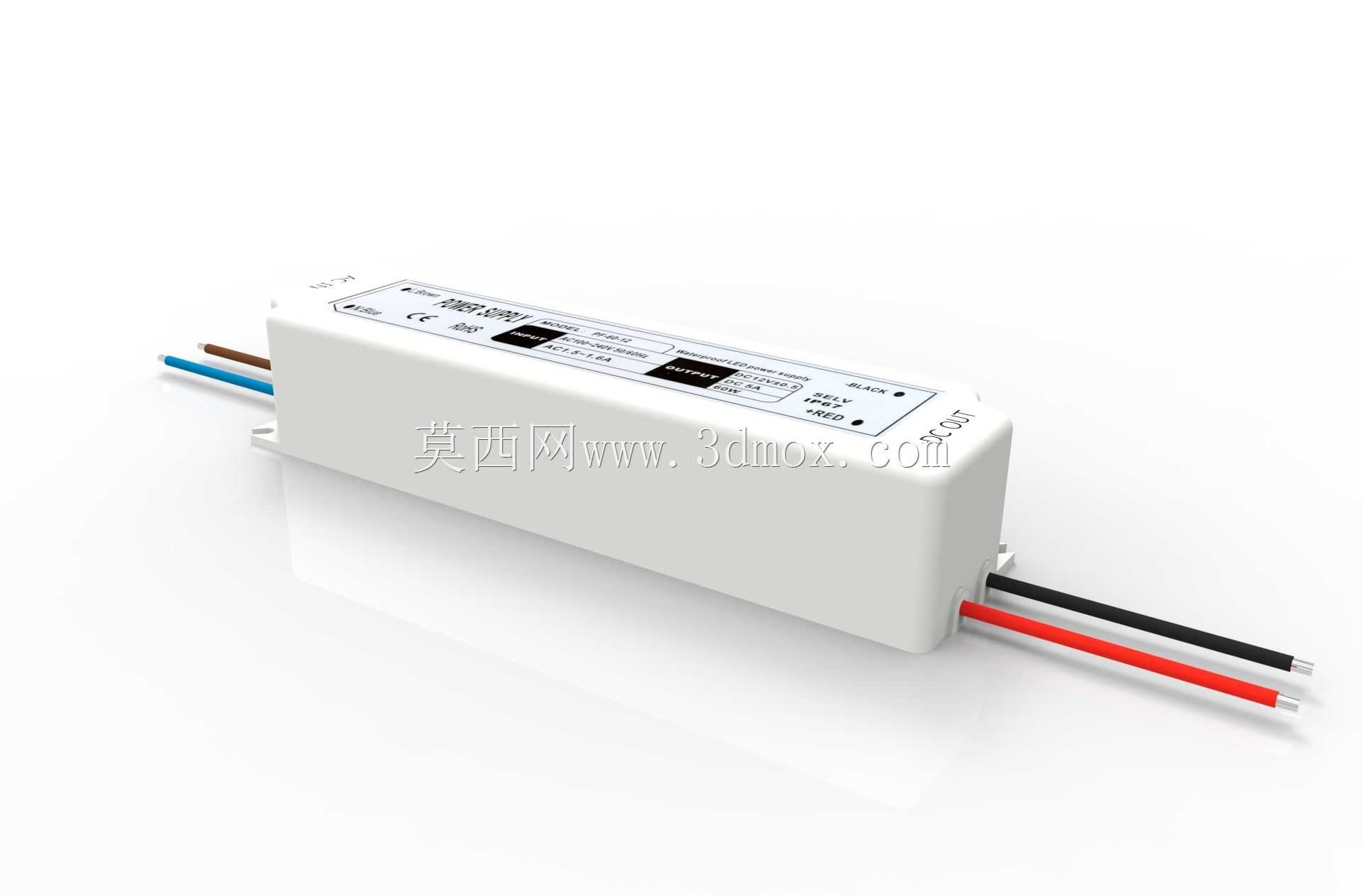

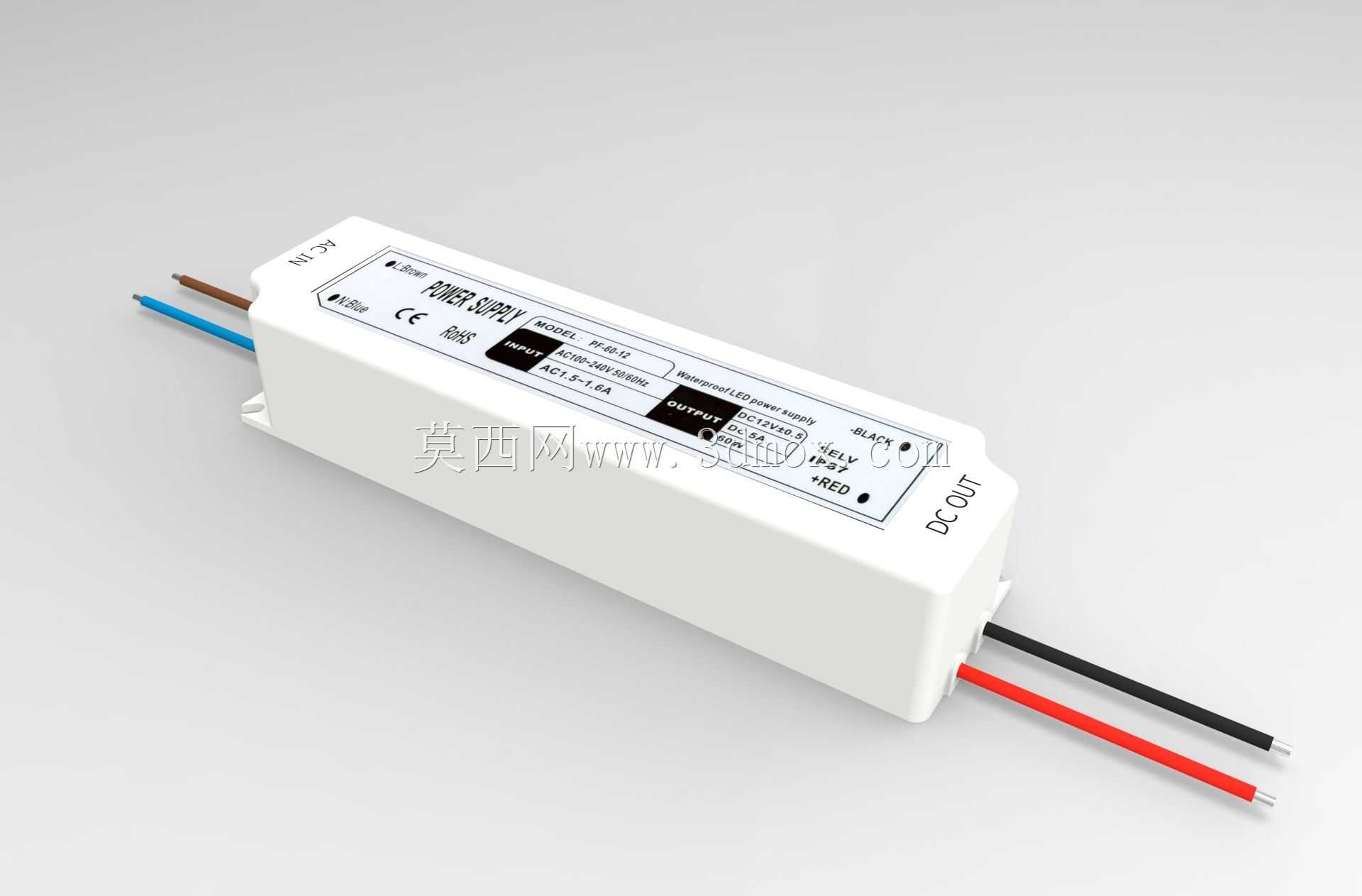

这款12V直流供电模块在低压照明、小型工控外设供电场景中应用十分广泛，日常做设备结构设计时经常会碰到需要集成这类供电单元的需求，尤其是户外LED灯带、小型传感节点、低压直流散热模组这类对供电稳定性有要求，同时安装空间受限的场景，这类塑封防水结构的电源是选型时的优先选项。从实际使用角度出发，这类电源的核心功能是将市电交流输入转换为稳定的12V直流输出，额定输出电流5A，满负载输出功率60W，足够覆盖单组5米内常规低压LED灯带、多台小型直流传感器、或者小型工控控制板的供电需求，输入端采用棕蓝两色线区分火线零线，输出端采用红黑两色线区分正负极，接线时不需要额外对照丝印就能快速区分线序，能减少现场接线的出错概率。做结构设计的时候，这类电源的外形边界是必须优先确认的参数，整体为长条形塑封结构，外壳采用阻燃PC材质注塑成型，周身灌封环氧树脂做防水处理，防护等级可以达到IP67，能够直接在潮湿、多尘的户外环境下安装使用，不需要额外做防水防护外壳。外壳两端做了轻微的倒角处理，不会在安装时划伤线材或者操作人员的手部，壳体侧面预留了两个带安装孔的固定耳，安装孔的间距是按照常规电气安装的标准间距设计，可以直接用自攻螺丝固定在设备内壁、墙面或者型材支架上，不需要额外做安装转接件。设计这类电源的三维结构时，首先要确认内部PCB板的排布空间，输入端的保险、整流桥、EMI滤波元件，中间的高频变压器、功率开关管，输出端的整流滤波、稳压元件都要在壳体内预留足够的安全爬电距离，尤其是高压输入侧和低压输出侧之间，必须留足符合安规要求的隔离间距，灌封胶的厚度也要均匀覆盖所有元件，既保证防水性能，也能帮助功率元件散热，避免长时间满负载运行时出现过热降额。实际选型做结构适配的时候，要注意预留出线材的弯折空间，输入端和输出端的线材都是从壳体端面直接引出，线材的外皮采用耐温耐老化的PVC材质，安装时不能把线材弯折到小于线材直径5倍的弯曲半径，避免内部线芯断裂或者外皮破损。另外壳体表面的丝印信息要清晰标注输入输出参数、认证标识、接线极性，方便后期维护的时候快速确认电源参数，不需要拆开设备查找说明书。很多新手做结构设计的时候容易忽略电源的散热预留空间，虽然这类灌封电源的散热性能比开放式电源好，但满负载运行时壳体表面还是会有一定温升，安装时不要把电源紧贴在热敏元件或者易燃材质表面，最好预留5mm以上的空气对流间隙，帮助壳体散发热量。还有安装固定的时候，固定螺丝的长度不能过长，避免螺丝拧入过深刺穿内部灌封层，损坏内部PCB板或者元件，固定耳的结构强度也要满足常规安装的受力要求，不会因为设备运输过程中的震动出现固定耳断裂的情况。这类电源的外形尺寸属于紧凑型设计，相比同功率的开放式电源体积更小，更适合集成在空间紧凑的设备内部，比如超薄灯箱、小型户外标识牌、低压安防设备的供电仓里，不会占用过多的内部安装空间。做三维建模的时候，要准确还原壳体的分型线位置、固定耳的安装孔尺寸、线材的引出位置和直径，还有壳体表面的丝印区域位置，这样在做整体设备装配的时候，才能准确检查干涉情况，确认安装位置是否合理，线材的走线路径是否顺畅，不会出现装配时线材被壳体或者其他结构件挤压的情况。另外要注意这类电源的重量分布，因为内部变压器和灌封胶的重量占比较大，重心靠近壳体中部位置，安装时如果是垂直安装的场景，最好在两个固定耳都加装螺丝固定，避免单端固定长期受力出现固定位松动的情况。在户外场景使用时，接线处要做好额外的防水处理，虽然电源本体是防水结构，但线材对接的位置如果没有做防水处理，还是容易出现进水短路的问题，这部分在做整体结构设计的时候也要预留接线防水接头的安装空间。
