重型设备支撑脚轮与机架结构渲染作品

项目分类:3D模型 发布时间:2021-10-21 ID:330865
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品
  • 重型设备支撑脚轮与机架结构渲染作品

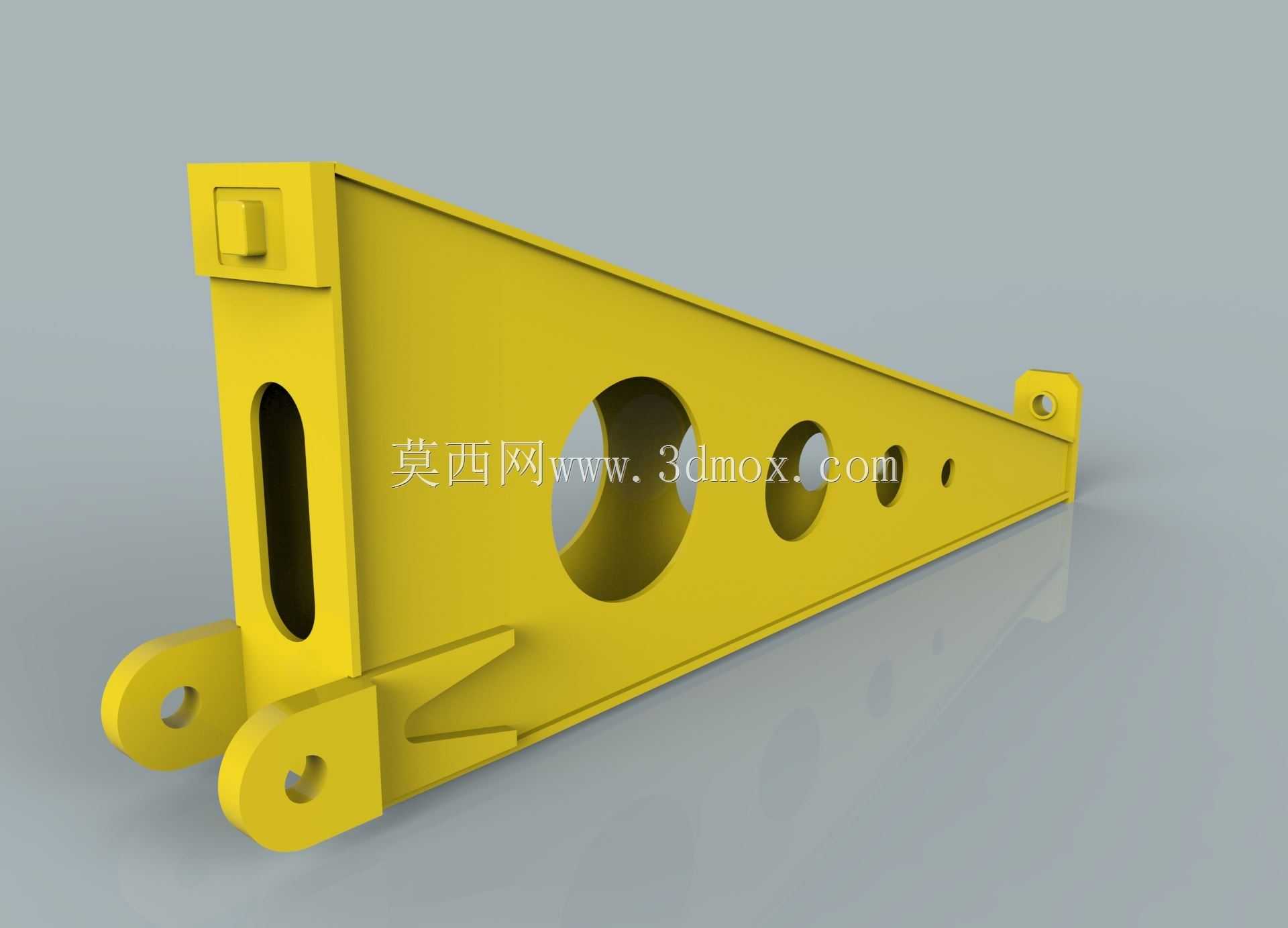

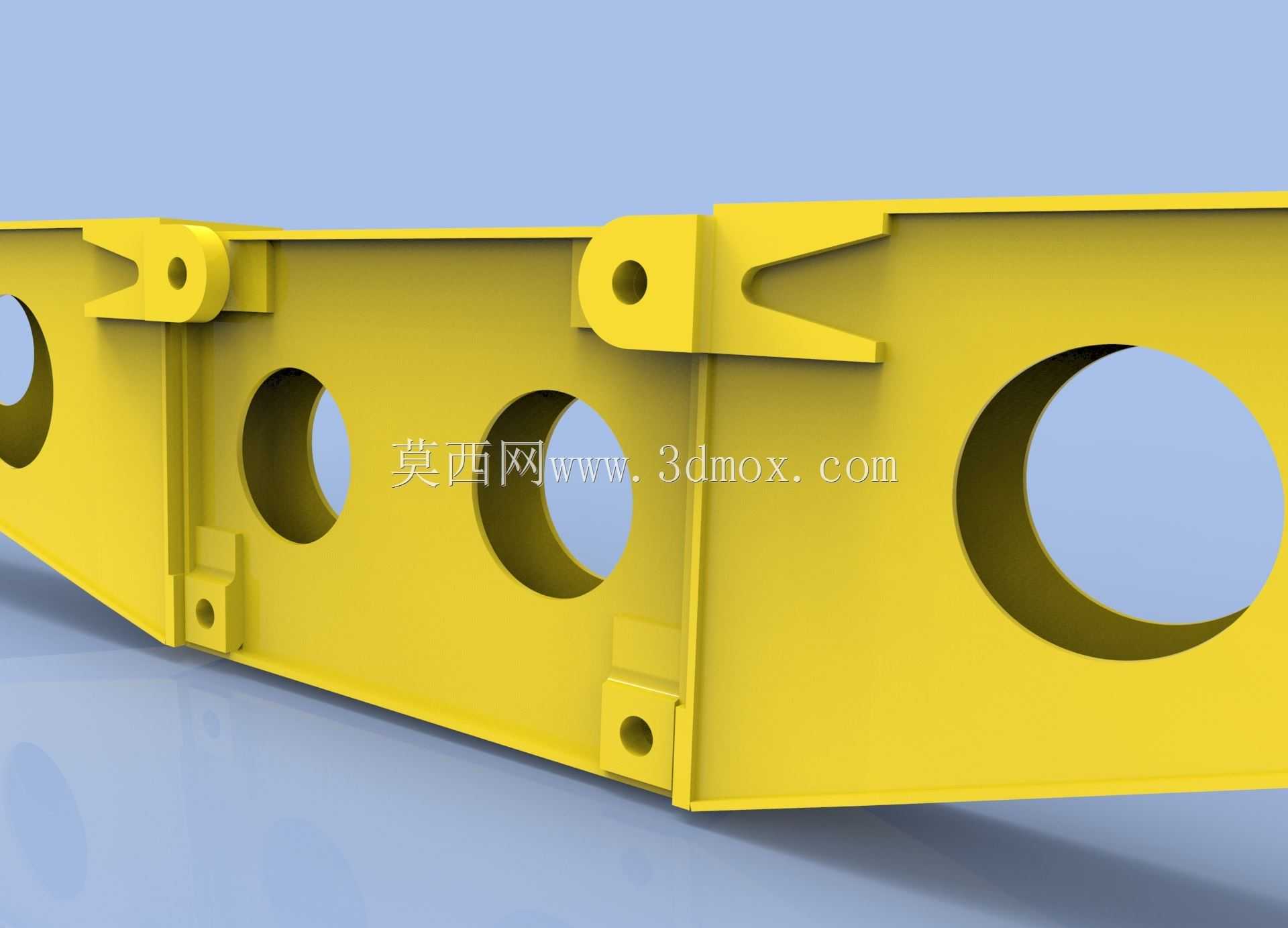

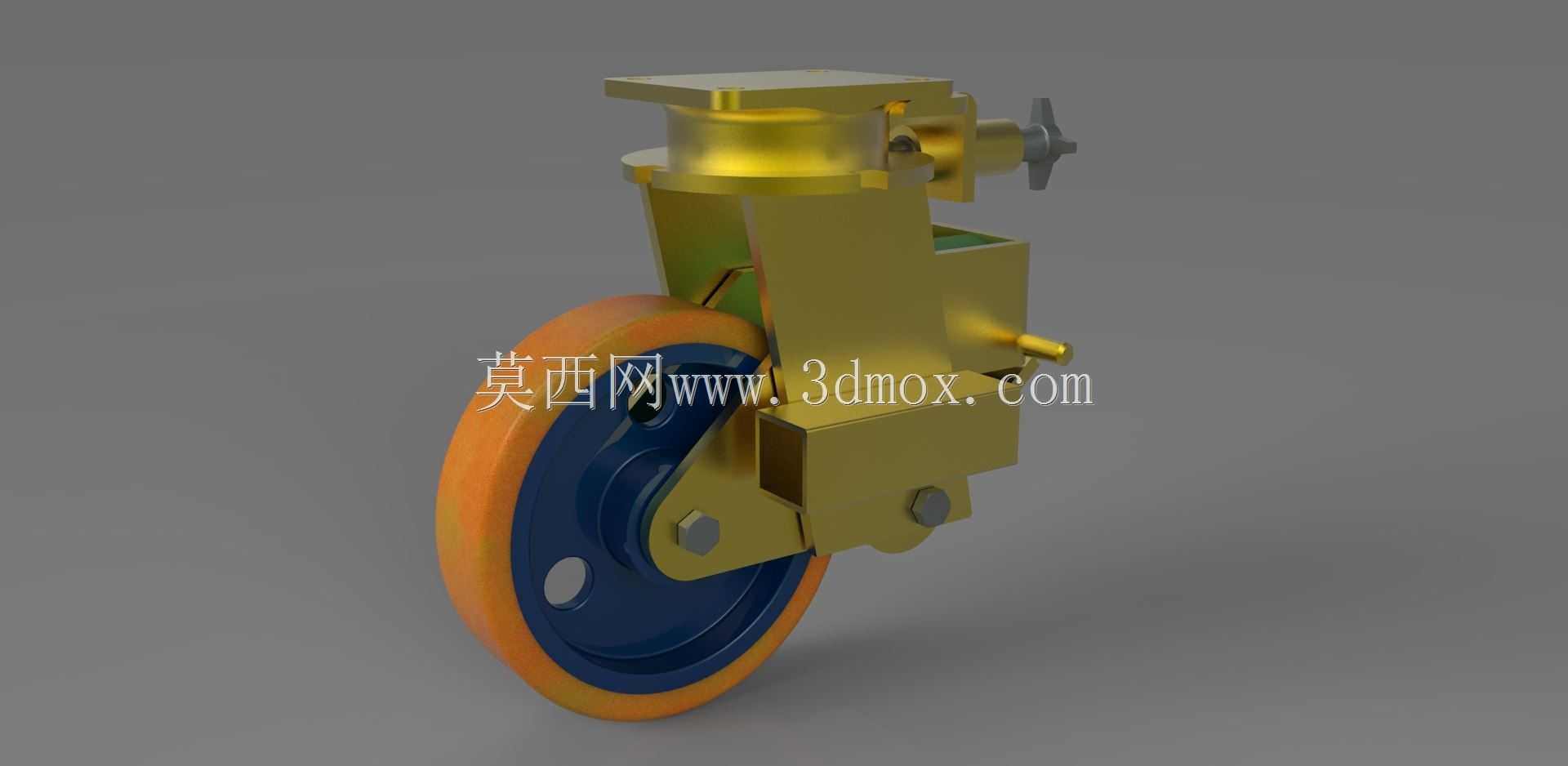

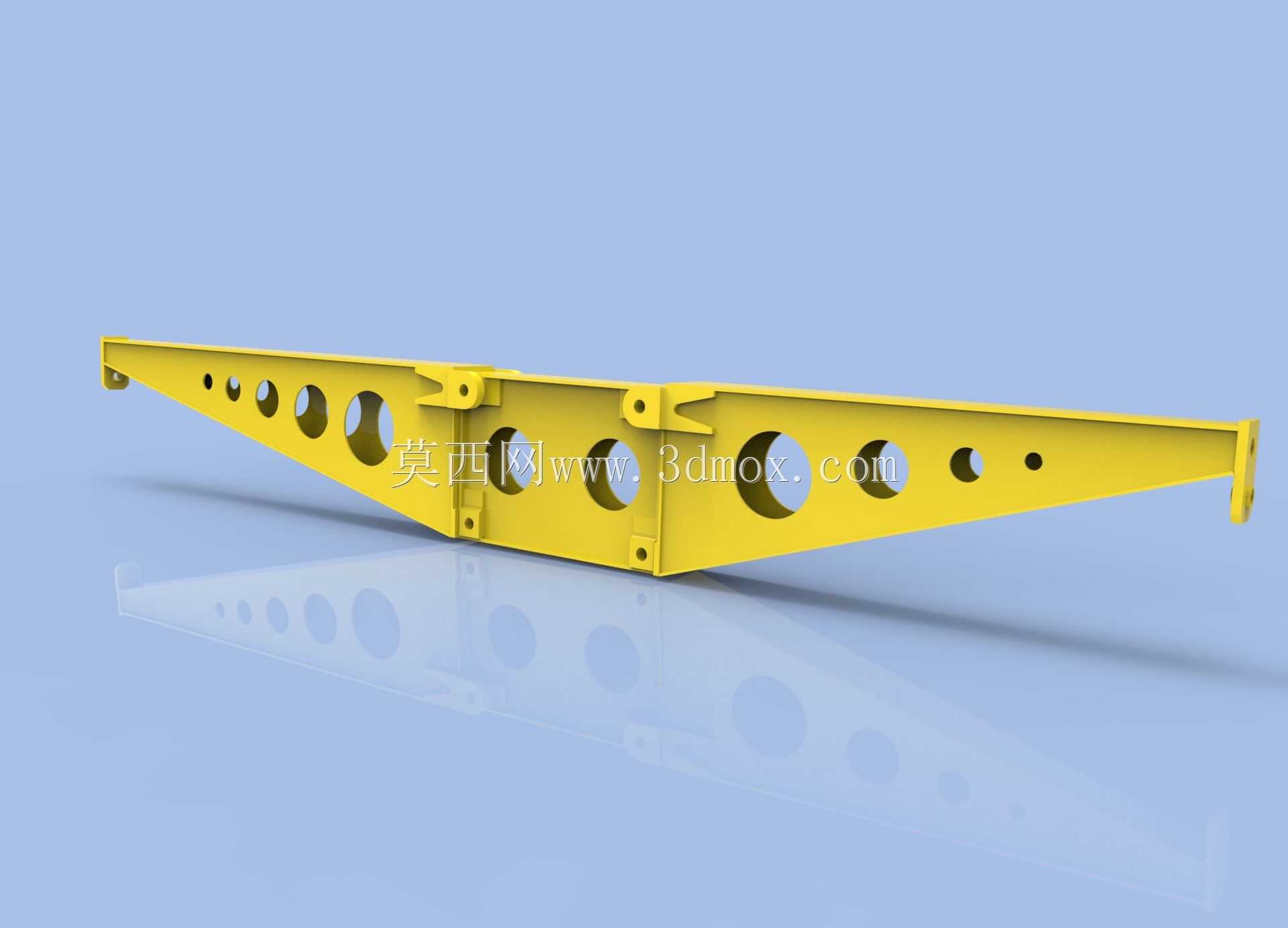

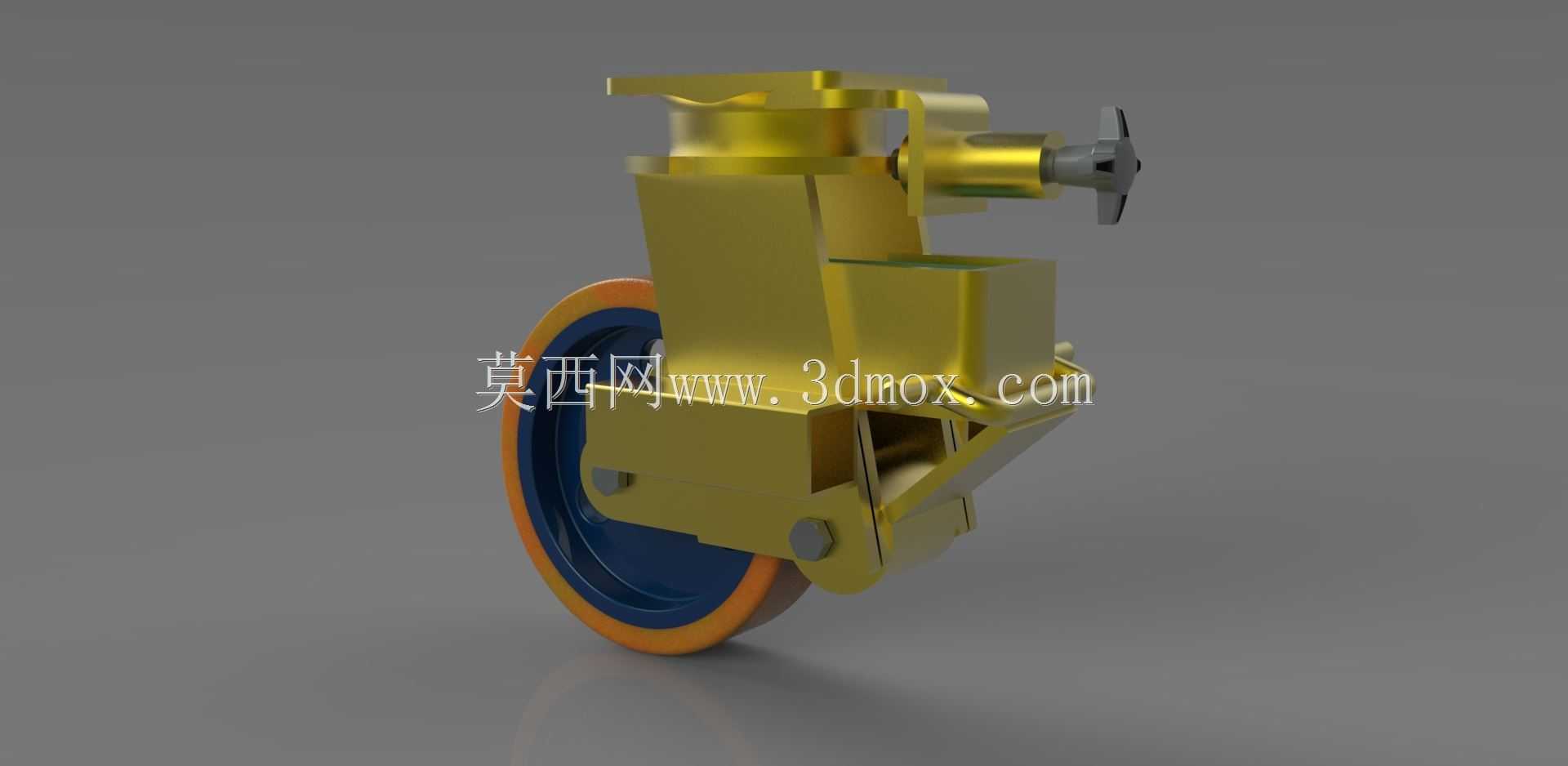

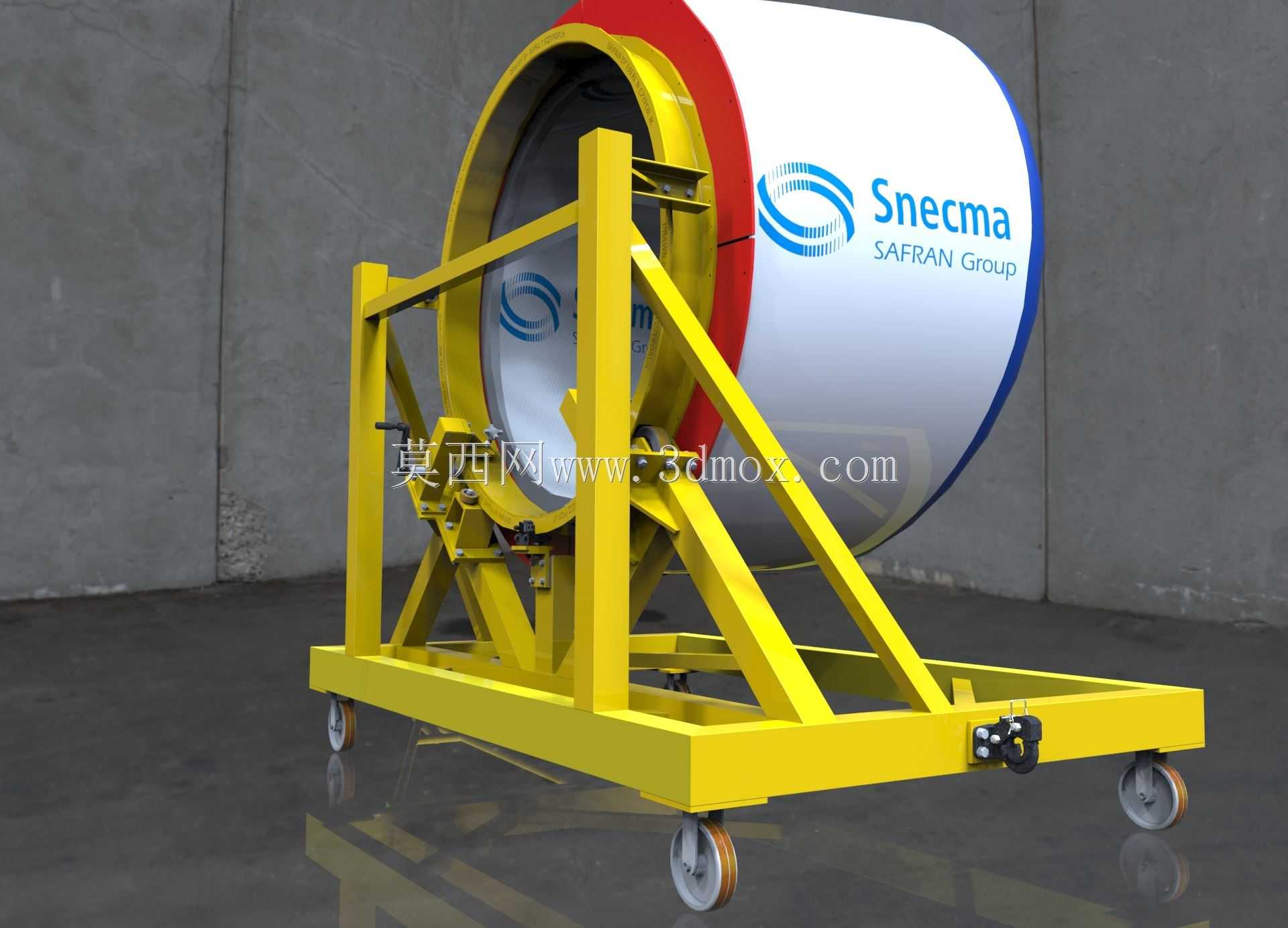

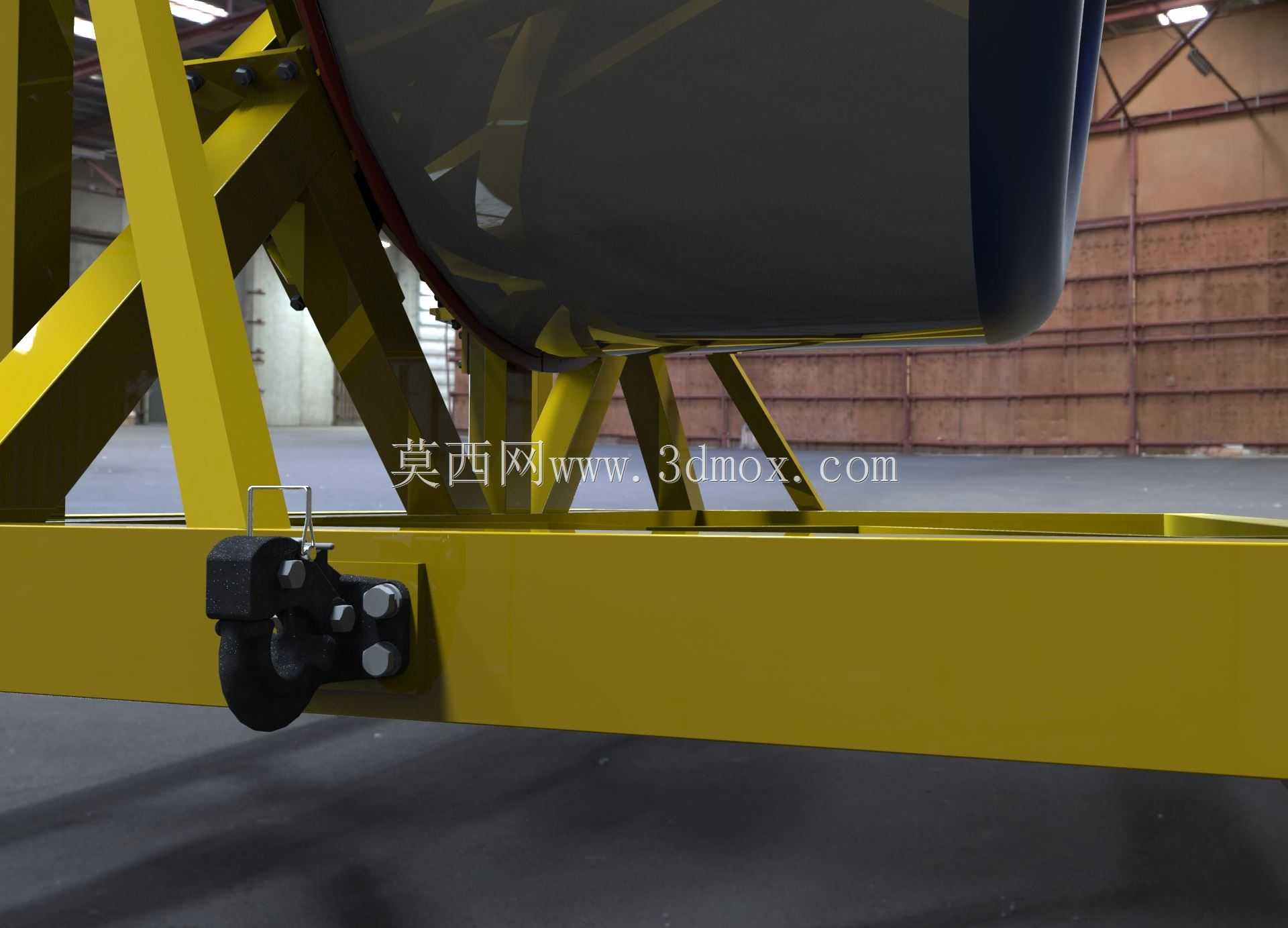

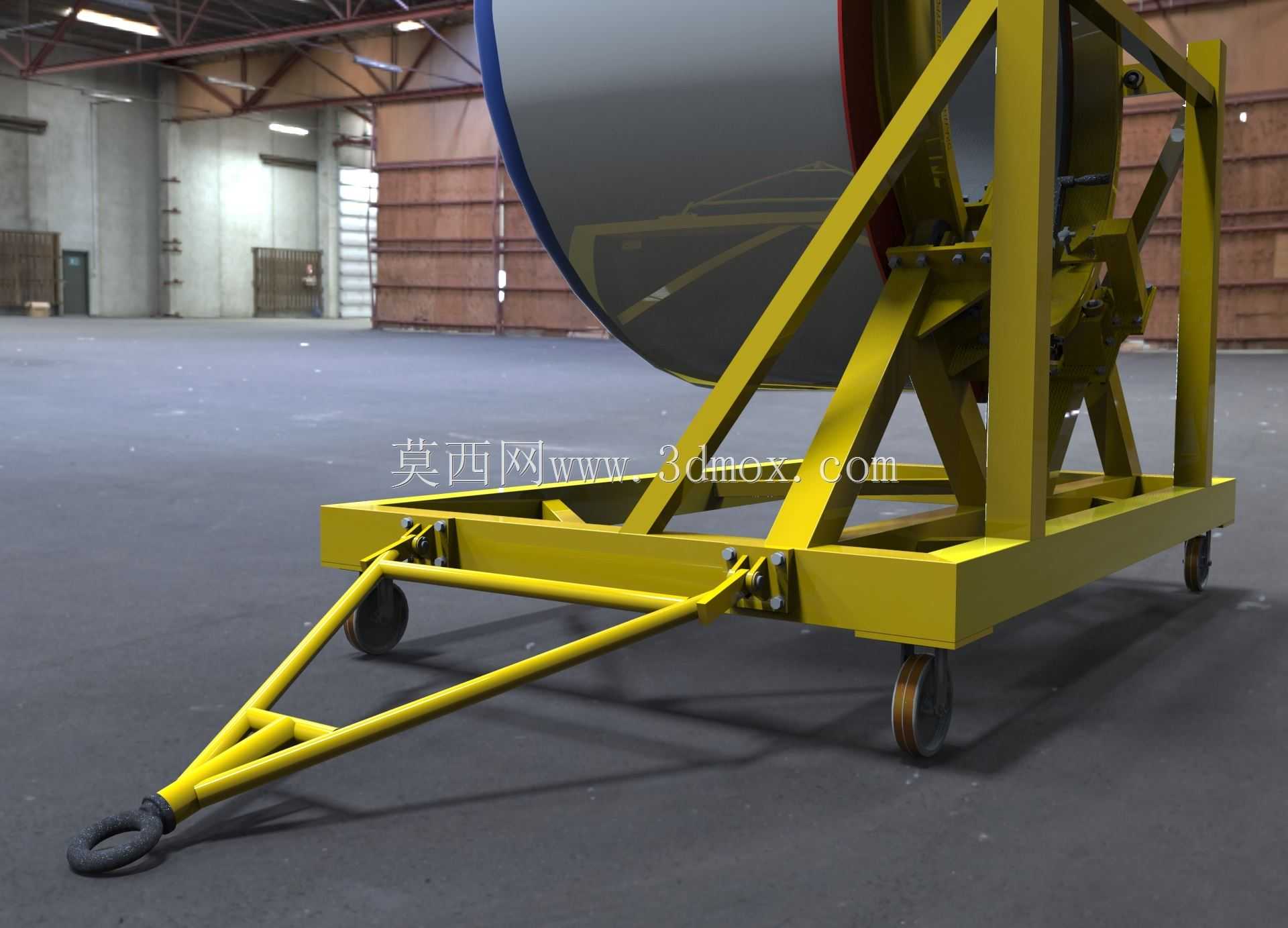

本次呈现的结构设计,核心围绕重型移动式工业设备的底部支撑与行走单元展开,从渲染细节可以看到,黄色涂装的型钢焊接机架采用矩形管作为主承力梁,斜向支撑筋按照45度夹角布置,将上部承载的罐体载荷均匀分散到底部纵梁上,避免局部应力集中导致的结构变形。脚轮部分选用重型万向带刹车结构,安装座通过加厚钢板与机架纵梁采用螺栓刚性连接,连接位置额外加焊了加强垫板,分散螺栓孔位的局部压应力,适配大载荷工况下的频繁移动需求。这类结构常见于车间周转料仓、移动式搅拌罐体、临时作业平台等场景,日常使用中既可以通过万向轮实现设备在平整车间地面的灵活转向移位,到位后扳下脚轮侧边的刹车拨块,即可锁定滚轮与转向轴,保证设备作业时不会出现滑移偏移。设计过程中首先需要核算上部载荷的总重量,根据单轮承重参数选定脚轮规格,通常四个脚轮的总额定承重需要预留1.5倍以上的安全系数,应对地面不平整带来的瞬时冲击载荷。机架的梁截面选型需要结合脚轮的安装孔位尺寸确定,纵梁的宽度要匹配脚轮安装座的螺栓孔距,避免后期安装时出现孔位错位需要二次扩孔的问题,斜撑的布置需要避开脚轮的转向旋转半径,防止转向时支撑筋与轮架发生运动干涉。从安装边界来看,脚轮突出机架底面的高度决定了设备整体的离地间隙,这个尺寸需要兼顾移动时的通过性与设备作业时的重心高度,离地间隙过大容易导致设备重心偏高,受侧向力时稳定性下降,间隙过小则无法通过车间地面的线缆槽、小坡度台阶等障碍,通常这类重型移动设备的离地间隙控制在100-150mm区间较为合理。机架上部的罐体安装位采用弧形贴合面设计,与罐体底部的弧度完全匹配,接触位置加装橡胶缓冲垫,既可以增大摩擦防止罐体移位,也能吸收设备移动过程中产生的振动,避免罐体与钢结构硬接触出现漆面磨损或者焊缝疲劳。刹车结构采用脚踏式锁止设计,操作人员无需弯腰即可用脚踩下锁止踏板完成锁定,解锁时向上扳动拨块即可恢复移动功能,符合车间作业的人机操作要求。轮体部分选用铁芯聚氨酯材质,兼顾承重能力与地面保护性能,不会在环氧地坪上留下压痕,同时滚动阻力较小,单人即可推动数吨重的设备完成移位。整个焊接机架的焊缝采用连续角焊缝,焊后进行抛丸除锈处理再喷涂黄色面漆,所有外露的螺栓端部都加装了防护帽,防止车间内的水汽、粉尘侵蚀螺纹,后期维护时拆卸更加方便。在建模阶段需要重点校验脚轮在最大转向角度时的运动包络,确认轮体、轮架与机架纵梁、斜撑之间的最小安全间隙不小于10mm,避免加工组装后出现转向卡滞的问题,同时安装面的平面度公差需要控制在1mm以内,保证四个脚轮都能同时接触地面,不会出现单个脚轮悬空导致承重不均的情况。
