方形金属外壳非开关式熔断器结构

项目分类:3D模型 发布时间:2021-10-21 ID:330855
  • 方形金属外壳非开关式熔断器结构
  • 方形金属外壳非开关式熔断器结构
  • 方形金属外壳非开关式熔断器结构
  • 方形金属外壳非开关式熔断器结构

在低压配电回路、终端用电支路的过载与短路防护场景中,这类方形金属外壳的非开关式熔断器件是不可替代的被动保护元件,和带操作手柄的开关型熔断器不同,它本身不具备带载分合电路的操作功能,仅作为回路故障状态下的一次性保护载体使用,日常运维中需要配合前端隔离开关断电后才能完成内部熔芯的更换操作。从实际安装场景来看,这类器件多被布置在终端照明配电箱、小型设备控制箱的内部导轨或者安装板上,也有部分直接集成在小功率用电设备的进线端,作为设备自带的进线级保护,避免后端负载出现短路、过流故障时波及上级配电网络,相比瓷质底座的传统熔断器,金属外壳的结构在抗冲击、防尘密闭性上表现更优,适合在有轻微振动、粉尘浓度稍高的车间现场、户外小型配电点位使用。

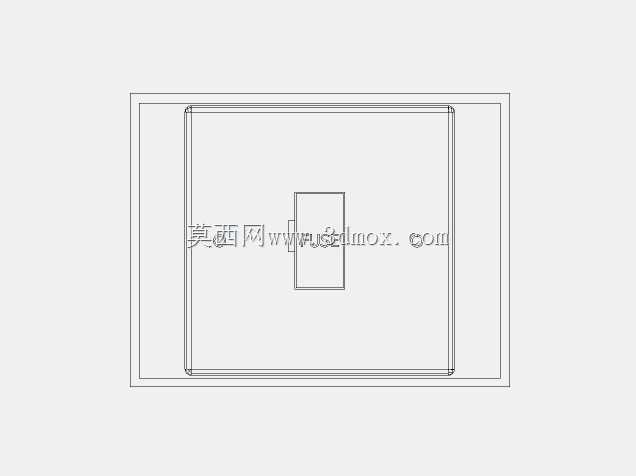

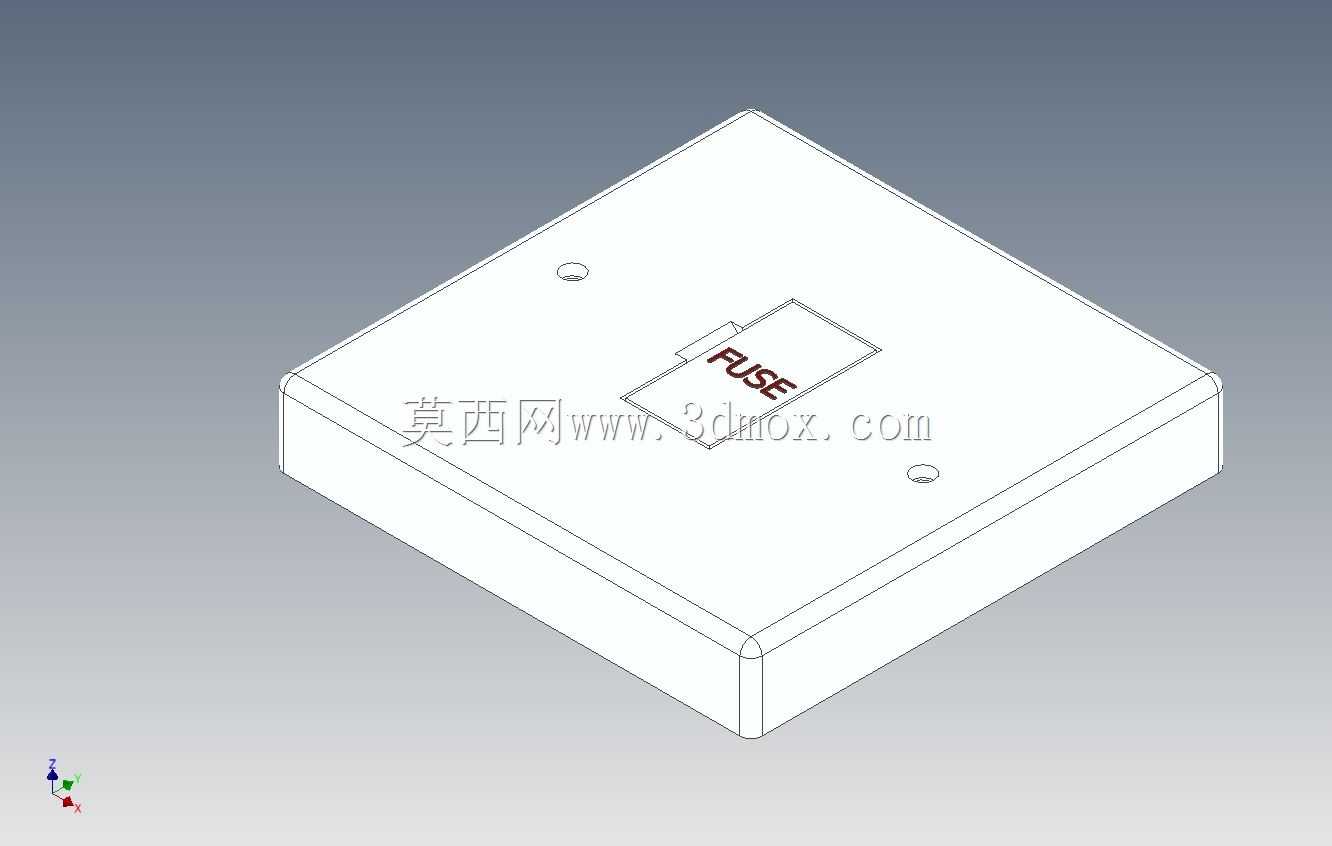

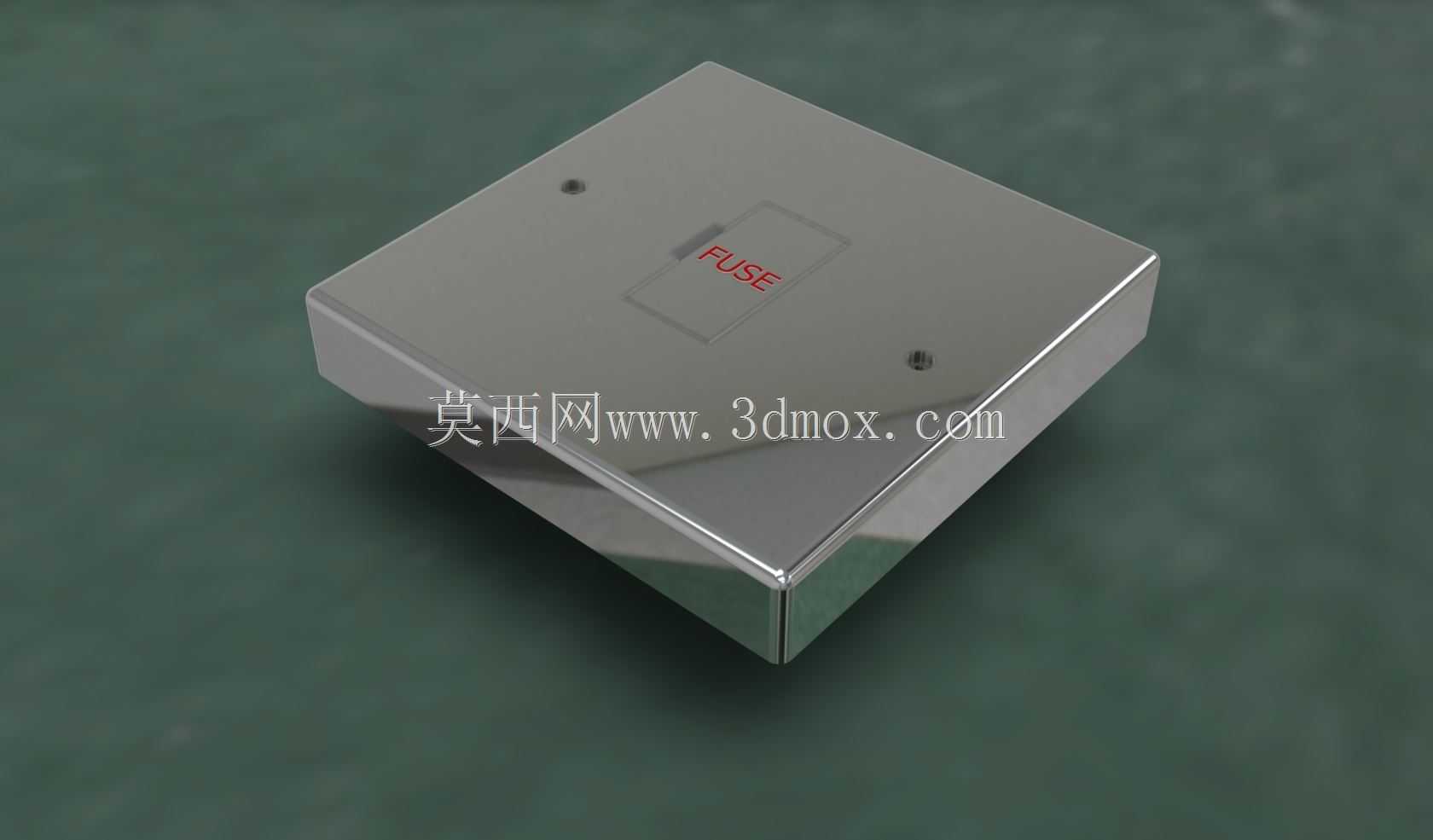

设计层面首先考虑的是外壳的防护与绝缘平衡,整体采用方形冲压金属壳体,边角做了小圆弧过渡处理,避免安装运维过程中尖锐边角划伤操作人员,壳体表面做了亮面镀铬或者抛光不锈钢处理,一方面提升金属外壳的抗锈蚀能力,另一方面光滑表面不容易积灰,在多尘环境下运维擦拭也更方便。壳体正面预留的FUSE标识区域,是特意做的下沉式标识位,采用激光蚀刻或者丝印工艺标注熔断提示,不会因为长期擦拭出现标识脱落,方便运维人员快速识别器件类型,避免和同尺寸的继电器、接线端子模块混淆。壳体对角位置设置的两个固定沉孔,是安装定位的核心结构,沉孔深度刚好可以容纳十字盘头螺丝的头部,安装后螺丝头部不会突出壳体表面,既可以避免突出的螺丝头意外搭接相邻带电部件,也能让多个同类型器件并排安装时不留多余间隙,提升箱内安装空间的利用率。

从安装边界尺寸来看,这类方形熔断器的整体外轮廓采用标准模数化设计思路,长宽尺寸适配常规终端配电箱的元件排布间距,壳体厚度控制在合理范围,不会因为器件过深导致箱盖无法正常闭合,内部的熔芯安装腔和外部金属壳体之间做了绝缘衬层隔离,即使内部熔芯熔断时产生电弧,也不会击穿绝缘层导致金属外壳带电,满足低压电器的带电防护要求。壳体的开合结构采用卡扣加密封胶条的设计,不需要额外工具就能打开上盖更换熔芯,胶条的存在可以阻挡外界的水汽、粉尘进入腔体内部,避免内部熔芯接触不良或者绝缘下降。

功能特性上,这类非开关式熔断器没有额外的操作机构,结构更简单,故障失效概率远低于带操作手柄的开关型熔断器,只要内部熔芯参数匹配选型正确,就能在回路出现超过阈值的过流、短路故障时,在毫秒级时间内熔断切断回路,把故障范围限制在最小区间。和微型断路器相比,它的分断能力更强,在小电流回路的短路保护中可靠性更高,不会出现断路器因为机构卡涩无法分断的问题,而且成本更低,在对照明回路、小型仪表供电回路、控制信号回路这类不需要频繁分断操作的点位,用这类熔断器做保护,既能满足防护要求,也能控制配电系统的整体成本。设计建模过程中,需要重点关注固定孔的位置公差,保证安装时可以快速对准安装板上的预钻孔位,同时壳体内部的熔芯卡槽尺寸要和选定的标准熔芯尺寸匹配,公差控制在合理范围,避免熔芯安装后出现松动接触不良,还要保证上盖扣合后和底座的缝隙均匀,密封胶条的压缩量一致,达到设计要求的防护等级。另外壳体边角的圆角半径不能过小,否则冲压加工时容易出现应力集中导致壳体开裂,表面处理的层厚也要控制均匀,避免局部镀层过薄使用过程中出现锈点。
