扇形弧边一体式淋浴房结构设计

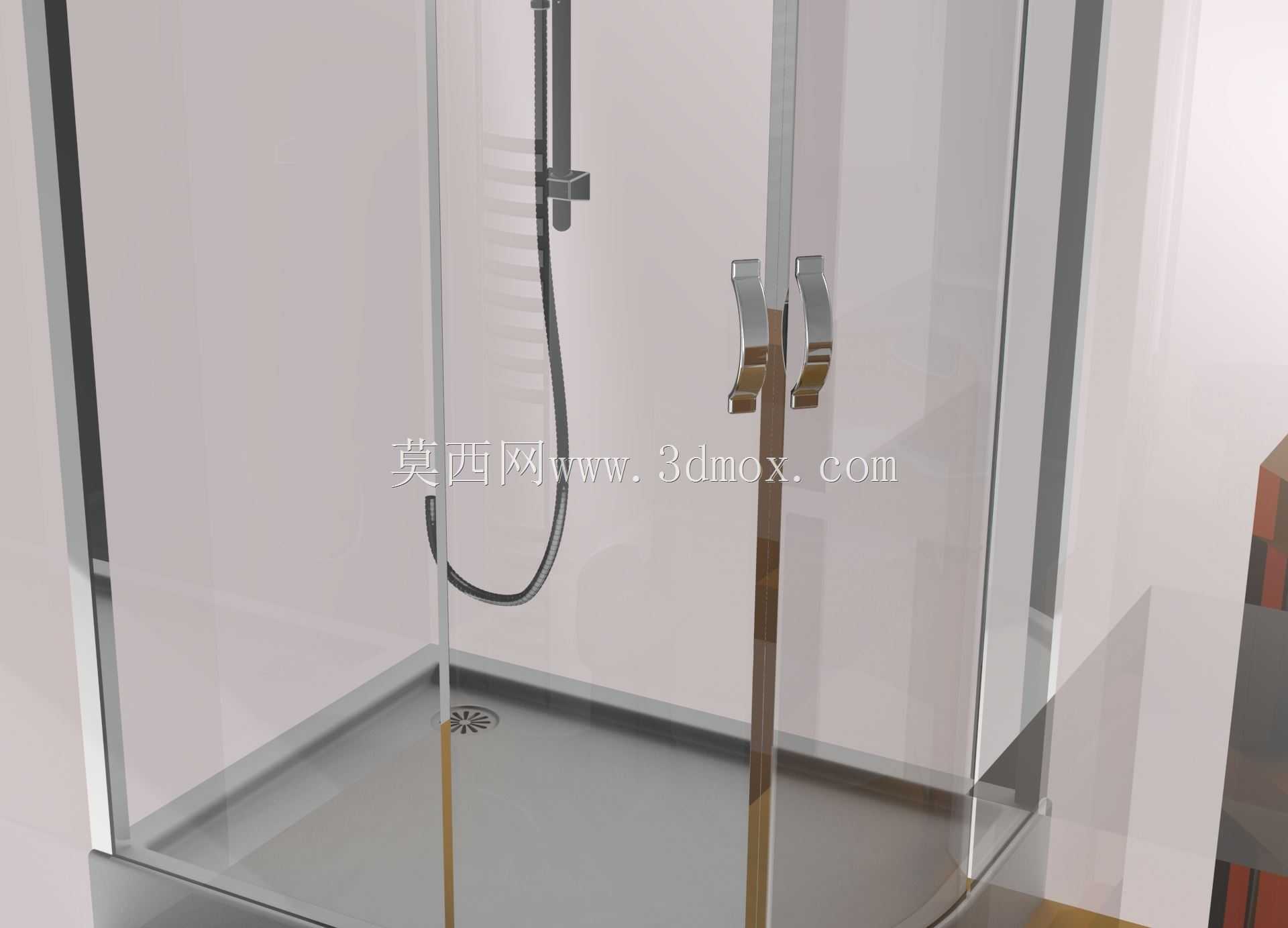

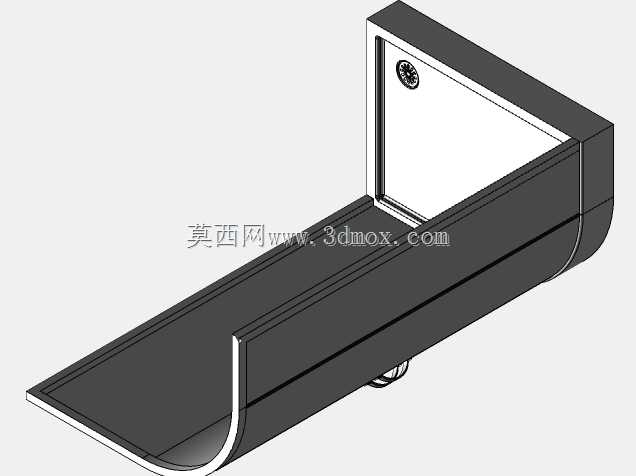

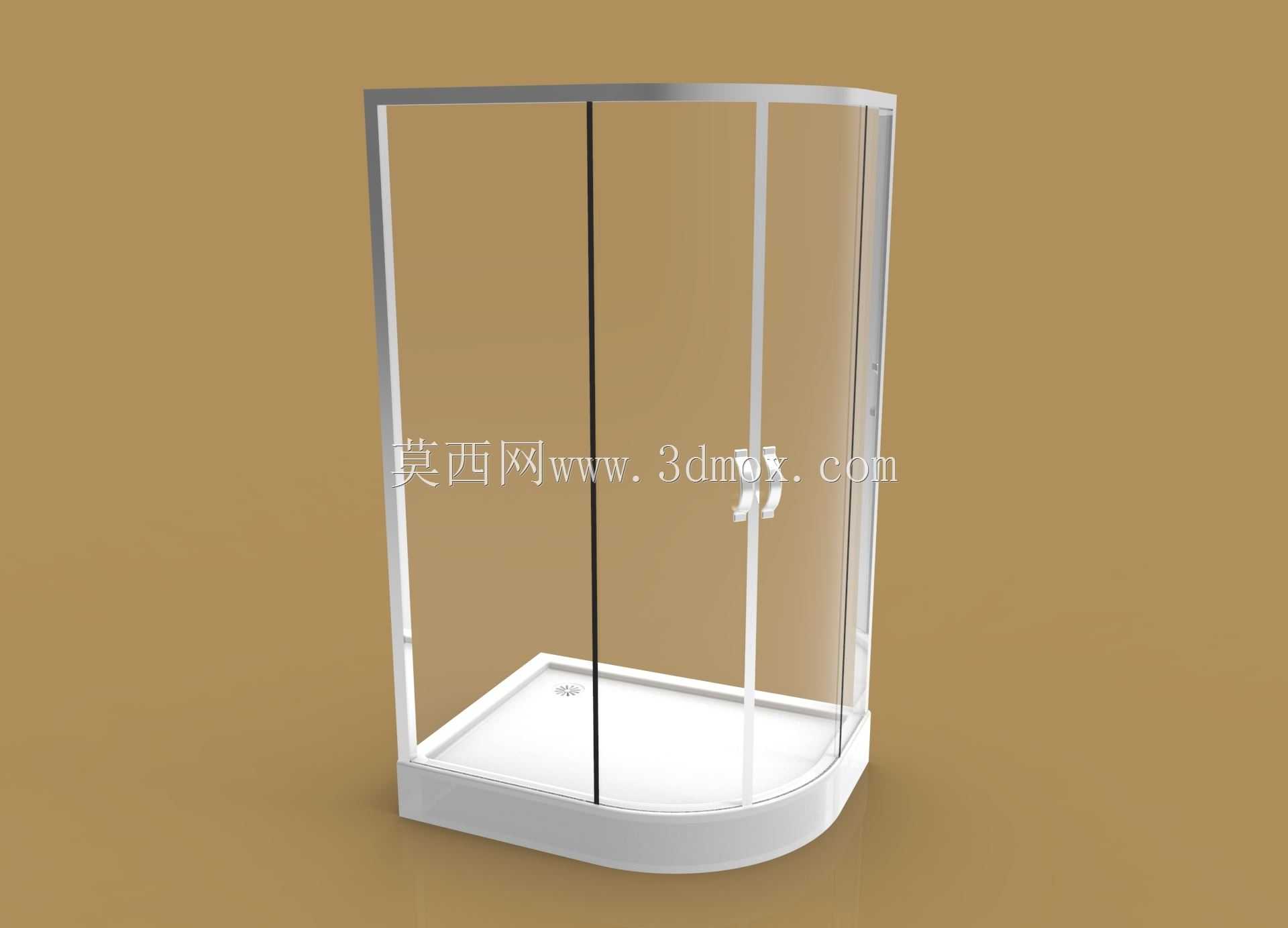

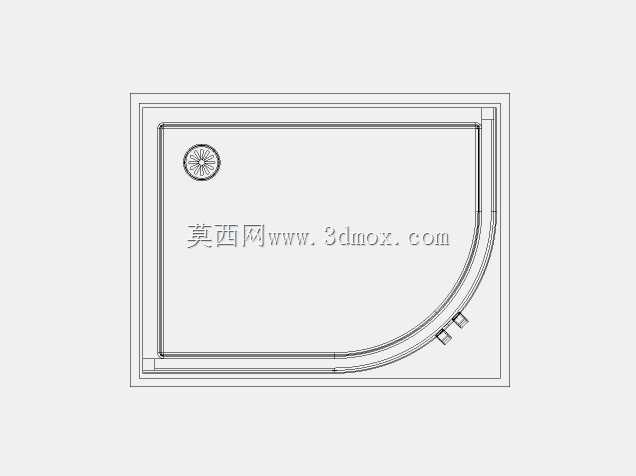

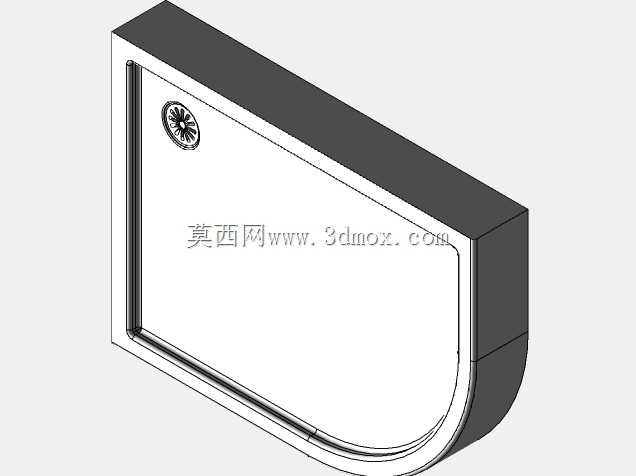

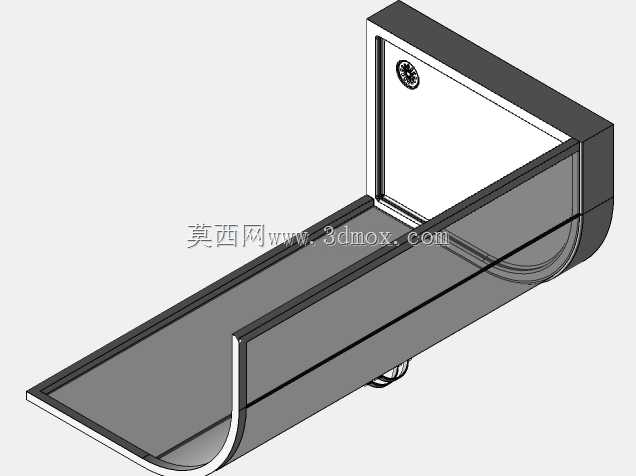

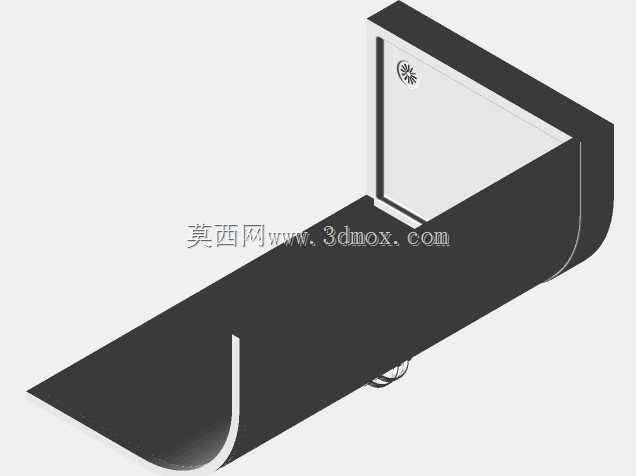

这款扇形弧边一体式淋浴设施，主要适配小户型卫生间、酒店客房卫浴区、出租屋配套卫浴空间等场景，在墙角位置完成安装，充分利用直角墙角的闲置空间，避免方正淋浴房挤占过道通行面积的问题，适配多数民用住宅的卫浴间布局。从实际使用功能来看，该产品通过玻璃围合形成独立淋浴空间，实现淋浴区与外部干区的干湿分离，避免淋浴时水花外溅打湿卫生间地面，降低地面湿滑带来的滑倒风险，同时也能减少淋浴水汽向干区扩散，降低卫浴间柜体、五金件长期受潮锈蚀的概率。产品底部为一体化成型的淋浴底盆，盆体设置有导流坡度与排水接口，淋浴时的废水可顺着坡度快速汇集到排水口排出，不会在盆面积水，底盆边缘做了加高挡水边设计，进一步阻挡水流外溢，日常使用时无需额外安装挡水条，减少施工环节。在结构设计层面，这款产品采用框架加玻璃的组合结构，外围框架采用型材拼接成型，直边段贴合墙面安装，弧边段作为淋浴区的进出侧，玻璃采用钢化透明材质，既保证围合的遮挡效果，又不会因为实体隔断让小空间产生压抑感，玻璃之间的拼接缝隙做了密封处理，避免缝隙渗水。框架与墙面的连接位置设置有可调固定结构，可适配墙面存在的小幅平整度误差，降低安装时的墙面找平要求，玻璃与框架的衔接处采用缓冲密封胶条，既可以固定玻璃避免晃动，也能缓冲开关门时的冲击力，减少使用过程中的异响。从安装边界尺寸来看，该产品两个直边的安装长度为900mm与1200mm，适配墙角两个垂直墙面的安装距离，安装时需提前确认墙面对应位置无预埋水管、电路管线，避免打孔时破坏隐蔽工程；底盆的安装需保证地面水平度误差在允许范围内，否则会导致排水不畅、盆面积水的问题；整体安装完成后的外围高度符合常规人体工程学要求，可满足多数成年人站立淋浴的空间高度需求，不会产生顶部压抑的问题。设计过程中优先考虑了安装便捷性，整体框架采用模块化拼接设计，各部件在出厂时已完成预打孔位匹配，现场安装时无需二次切割加工，只需按照对应孔位完成锁付固定即可，有效缩短现场安装时长。弧边段的玻璃门采用滑动开合结构，相比平开门设计不需要预留门体向外开启的回转空间，进一步压缩了产品对卫浴间的空间占用，滑动轨道设置在底盆边缘位置，轨道表面做了顺滑处理，推拉过程无卡顿，轨道的排水结构可将溅入轨道内的积水导入底盆排出，避免轨道长期积水积垢。玻璃的固定结构做了隐藏式处理，外部无突出的固定螺丝，既提升了产品整体的外观整洁度，也避免突出棱角磕碰使用者。在实际选型适配时，需提前测量墙角两个方向的墙面长度，确认墙面到外侧预留的通行距离满足日常走动需求，同时确认排水点位与底盆排水口的位置匹配，减少后期排水管道改造成本；对于墙面存在空鼓的安装位置，需提前对空鼓区域做处理，保证框架固定点的结构强度，避免长期使用后框架松动。产品的整体结构无复杂传动部件，日常维护仅需定期清理玻璃表面水垢、清理排水口杂物即可，维护成本较低，适配长期高频使用的场景。
