G型螺旋压紧夹具结构设计

这类G型螺旋压紧夹具是机械加工、装配工位、维修作业场景里极为常见的手动夹持工具，日常作业中常被用来在划线工序固定毛坯件、在小型焊接作业时压紧拼接板材、在台钻加工时锁定工件位置，也会在设备临时检修时用来固定移位的零部件，避免作业过程中工件窜动影响加工精度或带来安全隐患。

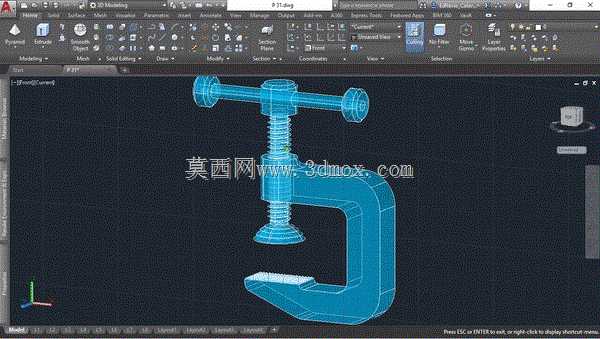

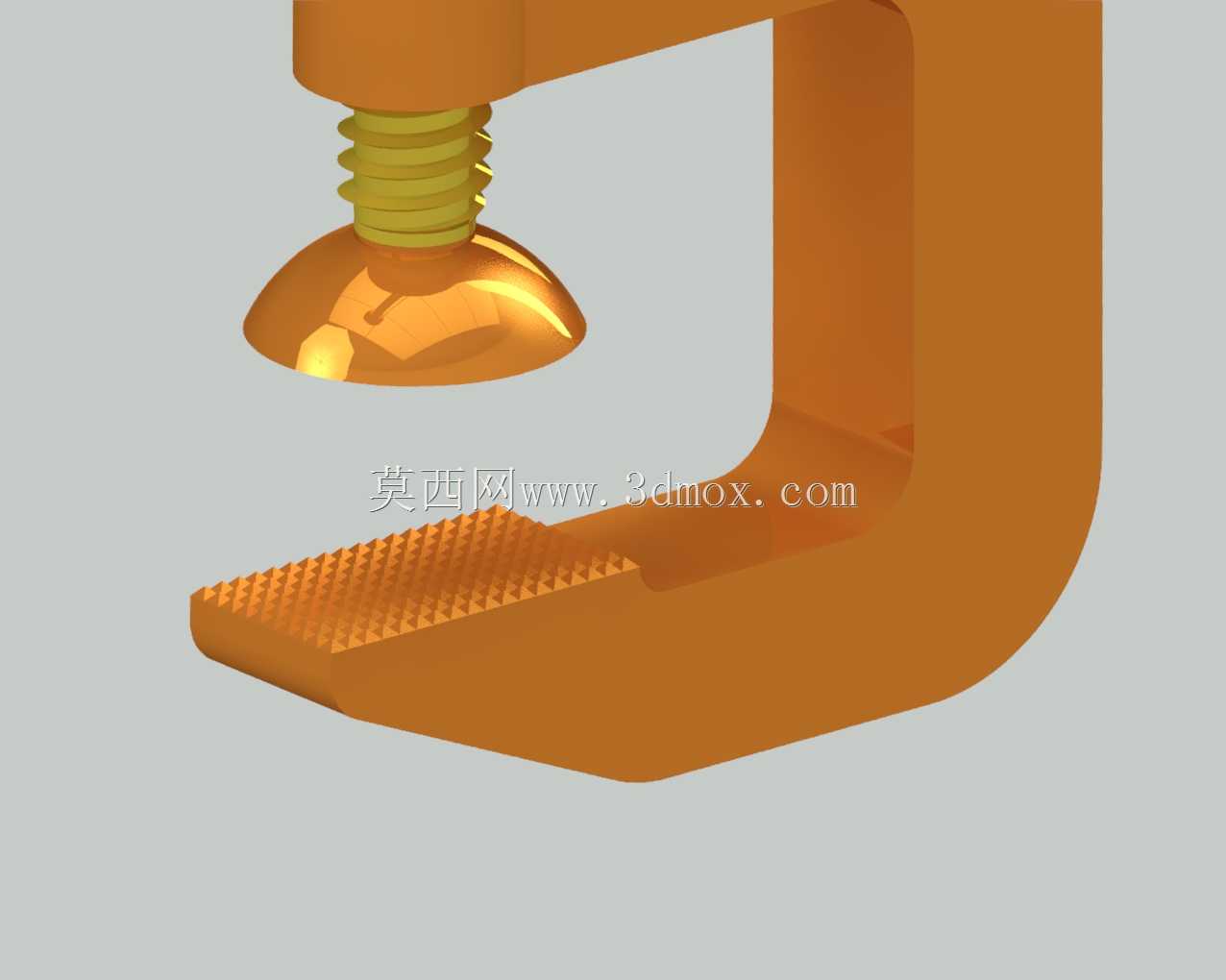

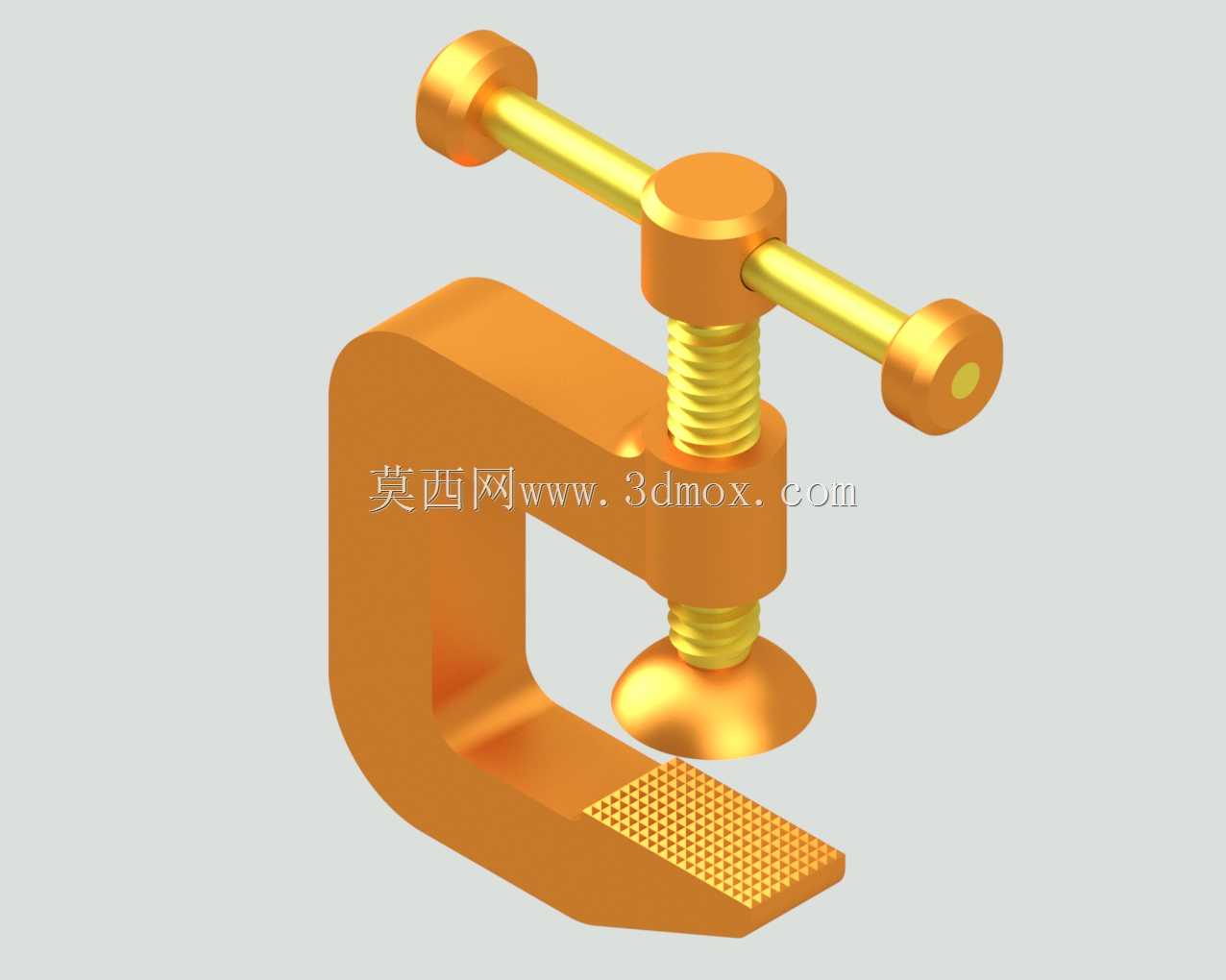

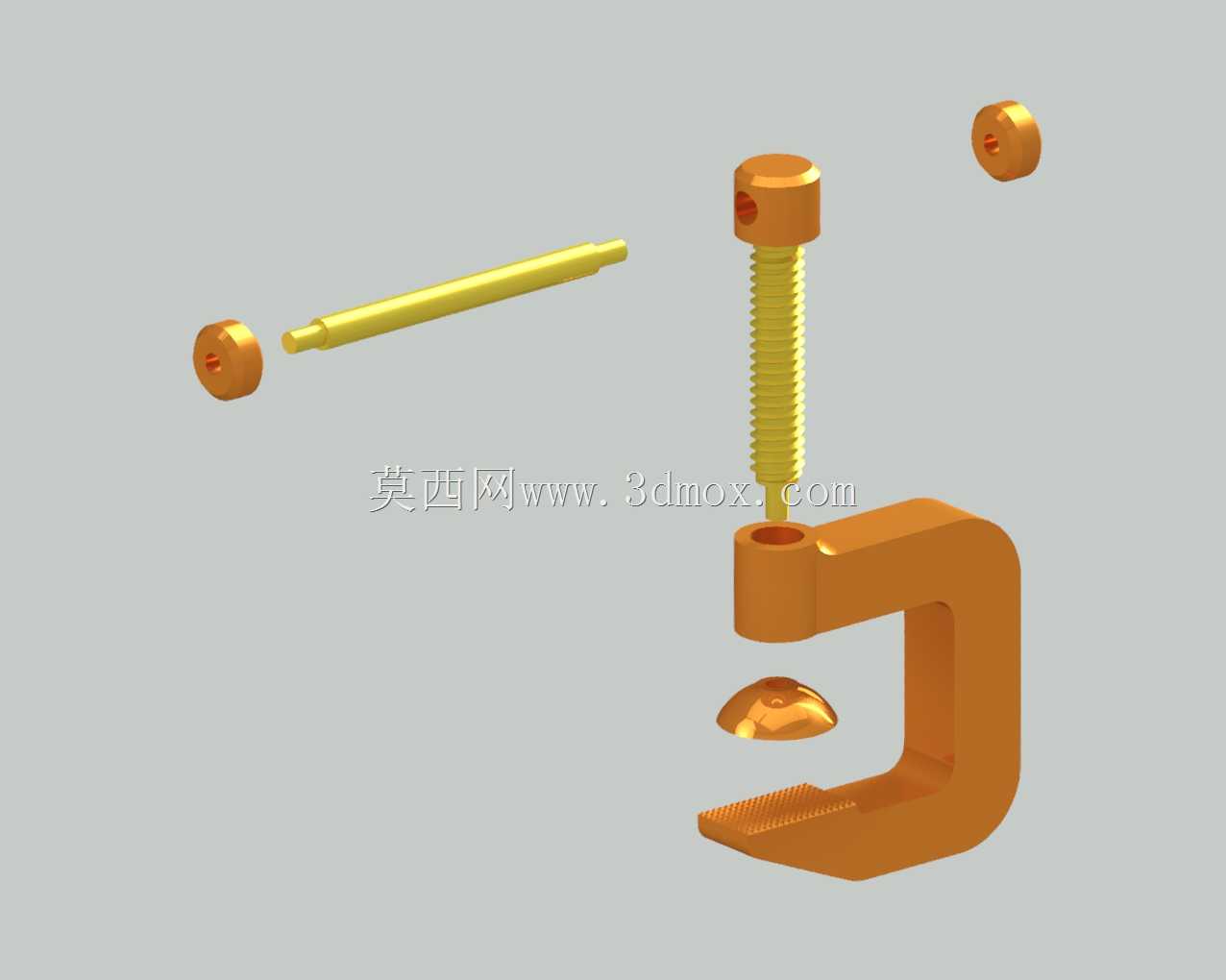

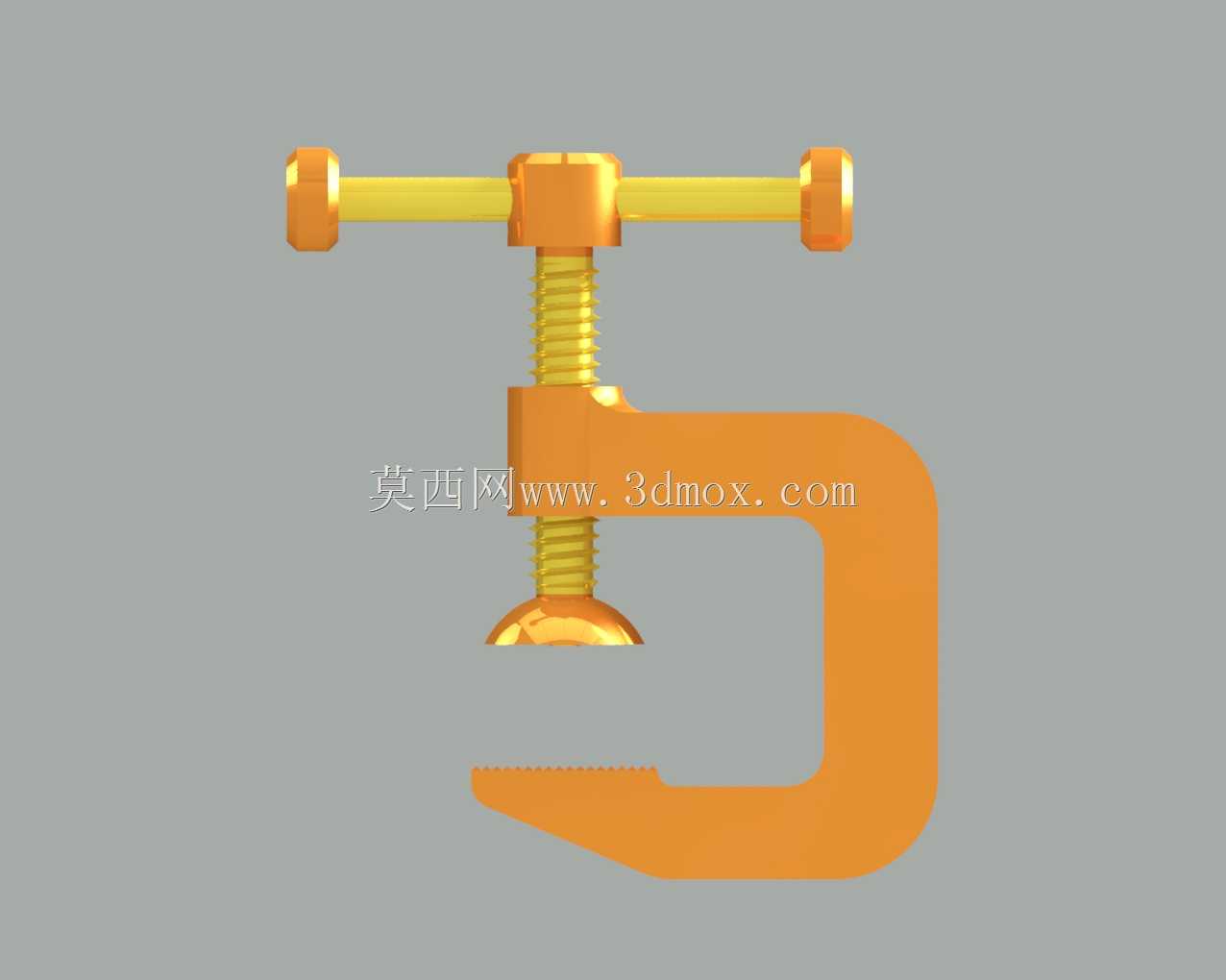

从功能特性来看，该夹具依靠T型螺杆的螺旋传动实现压紧动作，螺杆顶端的T型横杆为手动施力部位，操作人员无需额外辅助工具，仅靠手部转动横杆即可带动螺杆下行，螺杆底端的圆弧形压头接触工件表面时，可通过螺旋副的自锁特性保持压紧力，不会因为作业中的振动出现松脱；C型架开口侧的下承压面设计有网格状防滑齿纹，接触工件时可增大摩擦力，避免被夹持工件受侧向力时出现滑移。压头与螺杆端部采用活动连接结构，压紧过程中压头可自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面，造成工件表面划伤。

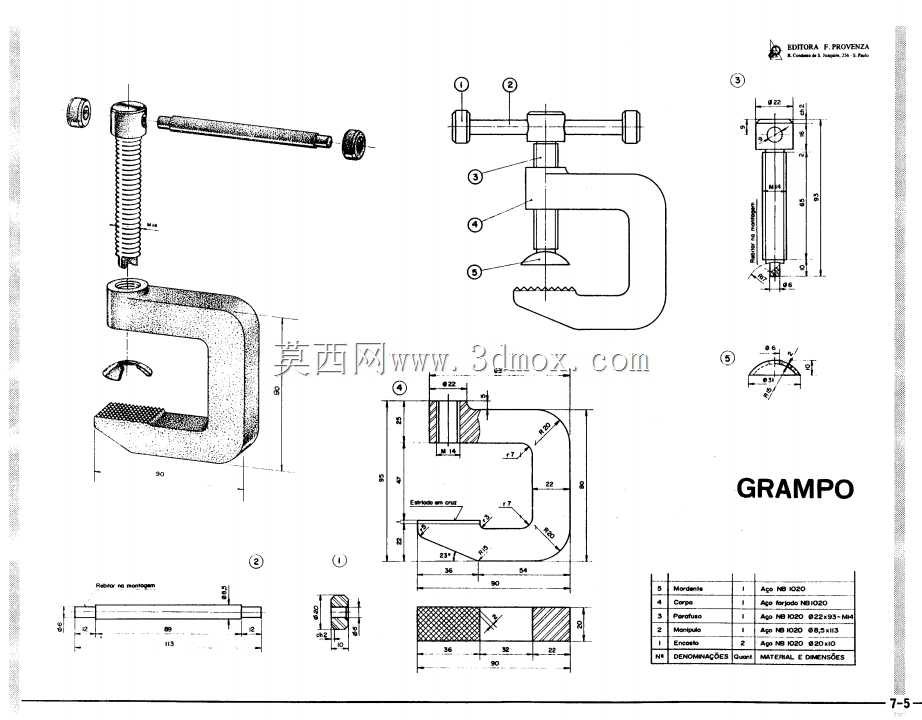

设计这款夹具时，首先要根据常用夹持工件的厚度确定C型架的开口深度与开口高度，开口尺寸需覆盖日常作业中常见的板材、型材、小型零部件的夹持厚度，同时C型架的截面厚度要经过强度校核，保证在最大压紧力作用下架体不会出现开口扩张变形，避免夹持失效。螺杆的导程选择要兼顾压紧效率与自锁性能，导程过大会导致自锁性能下降，受振易松脱，导程过小则会增加操作人员转动螺杆的行程，降低装夹效率。压头的接触面积要匹配常用夹持场景，过小的压头会在软质工件表面留下压痕，过大的压头则会在狭小空间内干涉工件装夹。下承压面的防滑齿纹高度控制在0.3-0.5mm区间，既保证足够的防滑摩擦力，又不会在工件表面留下过深的压痕影响外观。

从安装与使用边界来看，该夹具无需固定安装，属于便携式手动工具，可根据作业需求随时移动到不同工位使用；使用时需注意夹持力不可超过螺杆与架体的承载上限，禁止在螺杆上加装加长套管额外施力，否则会造成螺杆弯曲变形或者架体断裂。夹持表面粗糙度较低的精加工工件时，可在压头与承压面处垫铜皮或者橡胶垫，避免夹伤工件表面。日常维护时需定期在螺杆螺纹处涂抹润滑脂，减少螺纹磨损，保证螺杆转动顺畅，延长夹具使用寿命。
