餐饮用方形金属炸篮带手柄结构设计

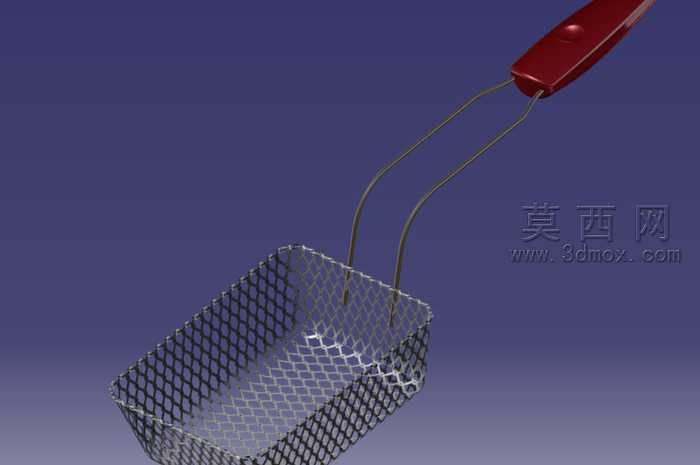

本作品为餐饮场景使用的方形油炸篮三维建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，首先对炸篮的整体尺寸进行基准定位，确定方形篮体的长宽高比例，适配商用油炸锅的常规内腔尺寸，保证使用时的适配性。篮体部分采用菱形金属网格结构建模，通过阵列命令生成均匀排布的网格单元，每个网格单元的丝径、网孔尺寸都经过参数化约束，既保证油炸过程中油液可以快速沥出，又能避免小块食材从网孔掉落，网格边缘做了圆弧过渡处理，避免使用过程中出现毛刺划伤的问题。篮体的边框采用加厚金属条建模，通过扫掠命令生成闭合的边框结构，与网格部分做布尔合并处理，保证篮体整体结构强度，能够承载常规油炸食材的重量，长期使用不易出现变形。手柄部分采用双金属支杆加隔热握把的结构设计，两根金属支杆从篮体侧边向上延伸，通过圆角过渡与篮体边框牢固连接，支杆的长度经过合理设计，保证使用者握持时与高温油面保持安全距离，避免烫伤；末端的隔热握把采用符合人体工学的曲面造型，建模时通过多截面曲面命令生成贴合手掌弧度的握把外形，表面做防滑纹理处理，提升握持的稳定性，握把与金属支杆的连接部位做了嵌入式装配结构，保证连接牢固不会出现松脱。渲染阶段对不同部件赋予对应材质，篮体金属网格部分赋予食品级不锈钢材质，调整金属粗糙度参数，还原不锈钢哑光的金属质感，同时表现出金属丝的细腻反光效果；手柄的金属支杆赋予同系列不锈钢材质，与篮体材质保持统一；末端隔热握把赋予耐高温红色电木材质，调整材质的漫反射和粗糙度参数，还原电木温润的哑光质感，与金属部分形成鲜明的视觉区分。场景搭建采用深蓝色渐变背景，突出炸篮的结构轮廓，打光采用三点布光方式，主光从侧上方照射，表现金属网格的通透感和结构层次，补光弱化阴影区域的死黑，轮廓光勾勒炸篮和手柄的边缘线条，让整体模型的结构细节清晰呈现。设计过程中充分考虑产品的实际使用需求，篮体的方形结构可以最大化利用油炸锅的内部空间，网格的倾斜角度设计可以在提起炸篮时让油液快速回流，手柄的隔热设计保障使用安全，整体结构无多余冗余部件，既满足餐厨使用的功能需求，也兼顾了结构的耐用性和易清洁性，所有部件的装配关系都经过干涉检查，保证生产制造时各部件可以顺利组装，尺寸参数符合商用餐厨用具的行业规范。
