可移动小型门式起重吊架结构设计

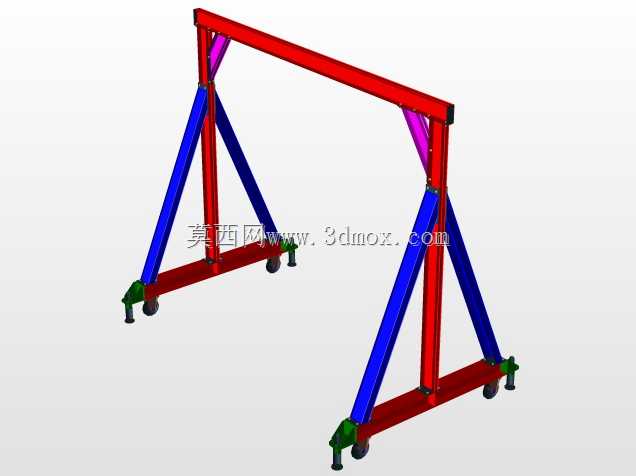

这款可移动门式吊架主要面向小型机加工车间、设备维修工位、仓储轻型物料转运场景设计，解决固定天车覆盖不到的区域、零散工位的小吨位重物起吊移位需求，适配1吨及以下载荷的轻型起重作业，无需预埋固定轨道，可随作业需求灵活转移工位，适配车间内零散的设备检修、模具拆装、工件转序等高频次轻载起重场景。整体结构采用型材拼接的框架式设计，主体承载梁采用矩形截面型材焊接成型，两侧支腿采用斜撑补强的三角稳定结构，支腿与主梁连接节点采用加劲板焊接强化，避免起吊载荷下节点处出现应力集中变形；底部横梁两端配置带刹车的万向脚轮与定向脚轮组合，非作业状态下可单人推动转移工位，作业时踩下脚轮刹车即可锁定位置，无需额外打地锚固定，适配车间环氧地坪、水泥硬化地坪等常见工业地面。设计阶段优先考虑结构的拆装便捷性，主梁与支腿、支腿与底梁的连接节点均采用螺栓副拼接，拆解后可通过普通货运车辆转运，也方便用户根据自身作业空间调整支腿间距与主梁高度，适配不同厂房净高、不同作业宽度的需求；整体外形宽度控制在2.2米以内，底梁长度适配1.8米的作业通道通行需求，主梁下沿作业净高可根据需求调整至2米至3米区间，满足常规小型设备、工装模具的起吊高度要求，不会与车间内常见的管线、低矮设备产生干涉。结构受力计算阶段，针对额定载荷下的主梁挠度、支腿压杆稳定性做了专项校核，斜撑布置完全抵消起吊时的侧向倾覆力矩，即使在单侧偏载10%的工况下，整体结构的抗倾覆安全系数仍能满足轻型起重设备的规范要求；支腿底部的脚轮安装座采用加厚钢板焊接，与底梁连接位置做了局部补强，避免移动过程中受路面颠簸冲击出现焊缝开裂。这类小型移动吊架相比固定起重设备，投入成本低、部署灵活，不需要对厂房结构做改造，尤其适合没有条件安装天车的小型加工车间、户外临时维修点位、仓库零散拣货工位使用，作业时可搭配手拉葫芦、电动葫芦作为起吊动力，覆盖绝大多数轻型物料的垂直起吊与短距离水平移位需求，结构上没有复杂的传动部件，日常维护仅需定期检查螺栓紧固状态、脚轮转动灵活性即可，运维成本极低。
