伺服式swaplate结构液压转向装置设计

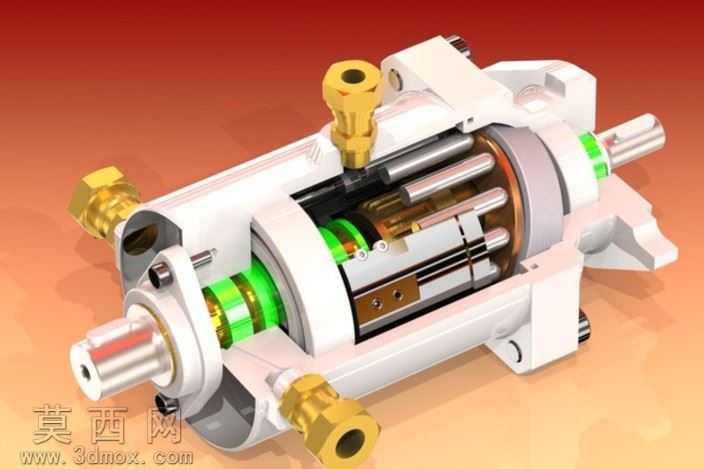

本作品为伺服式swaplate结构液压转向装置的三维建模成果，建模过程中严格遵循液压元件的设计规范与装配逻辑，先完成核心零件的参数化建模，再按照实际装配约束完成整体组装。建模阶段针对装置内部的柱塞组件、配流结构、密封环组、进出油口接头等核心部件逐一进行精细化构建，对柱塞的圆柱度、缸体的配合公差、密封槽的尺寸精度都做了符合液压元件设计标准的参数设定，保证各零件装配后无干涉，可直观呈现内部的运动配合关系。渲染阶段采用金属质感材质模拟壳体、柱塞、接头的金属加工表面，对密封件采用半透明的绿色橡胶材质区分，既清晰展现内部结构层次，也还原了实物的材质观感，背景采用渐变暖色调突出装置主体，剖切视角的渲染处理让内部的柱塞排布、油道走向、伺服配流结构清晰可见，无需拆解即可观察内部工作原理。结构设计上，该装置采用轴向柱塞式的液压动力传递结构，集成了伺服控制的swaplate配流结构，两端伸出的传动轴可实现动力的输入与转向动作的输出，侧面布置的三个金色进出油口对应不同的液压油路，可通过液压油的流向与压力变化控制输出轴的转向与扭矩，壳体上的安装支座预留了标准安装孔位，可直接适配对应设备的安装需求。设计思路围绕液压转向的精准控制需求展开，将伺服控制结构与传统轴向柱塞液压结构结合，优化了内部油道的布局，减少液压油的压力损失，同时通过对称式的柱塞排布提升装置运转的平稳性，密封结构采用多道密封圈组合的形式，提升装置的耐压能力与密封可靠性，整体建模完整还原了设计方案的结构细节，可用于液压转向系统的原理演示、结构验证与后续的工程优化参考。
