迷你履带式挖掘机结构造型三维设计

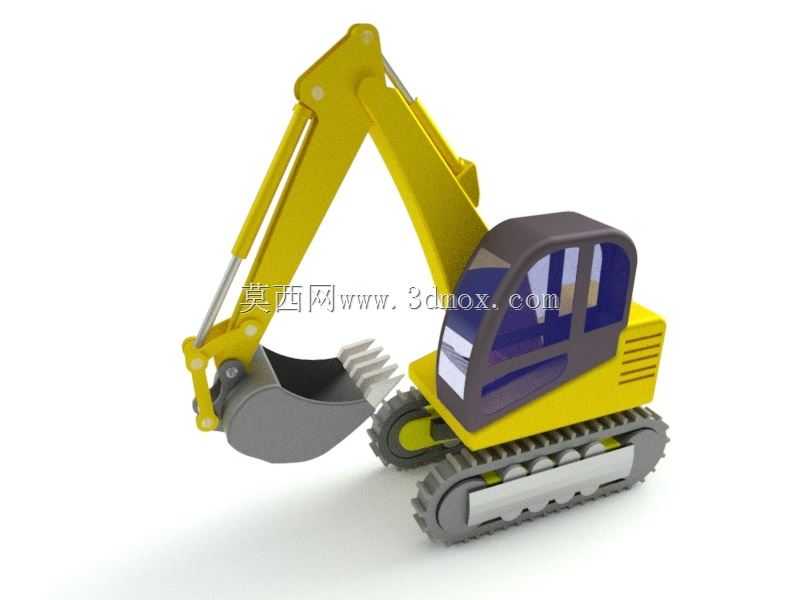

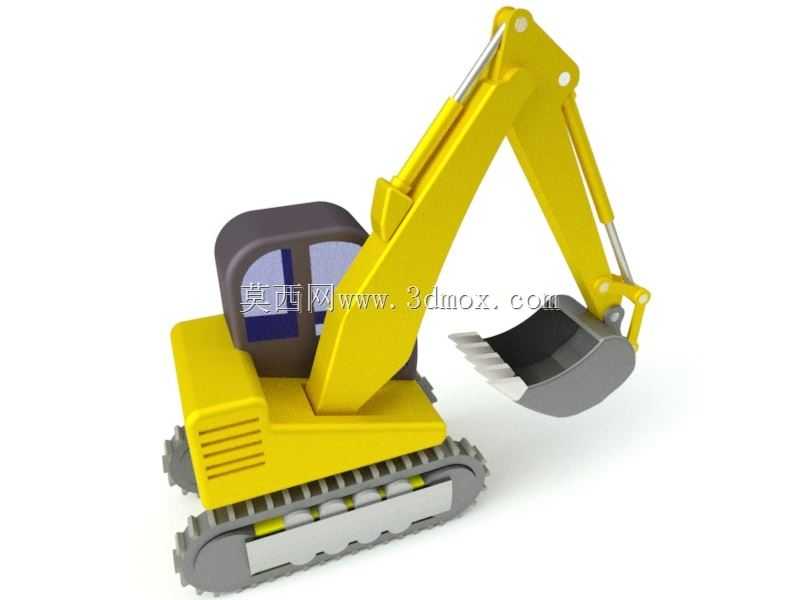

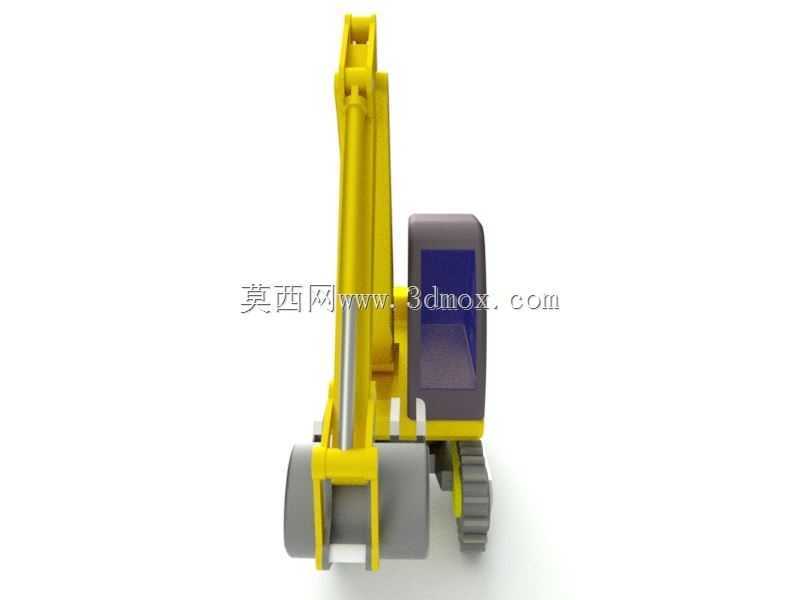

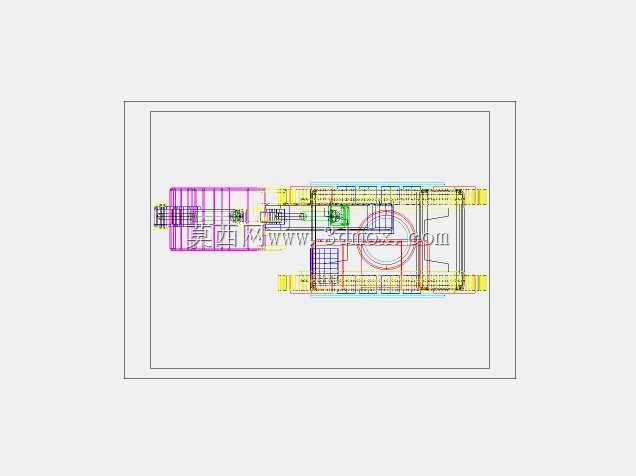

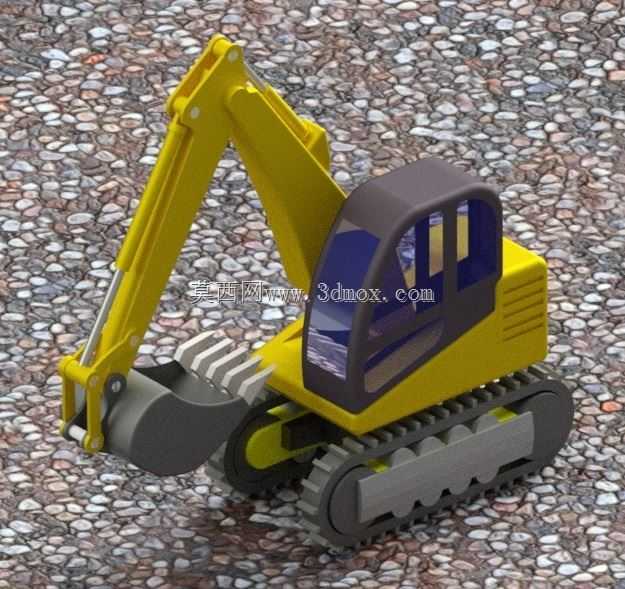

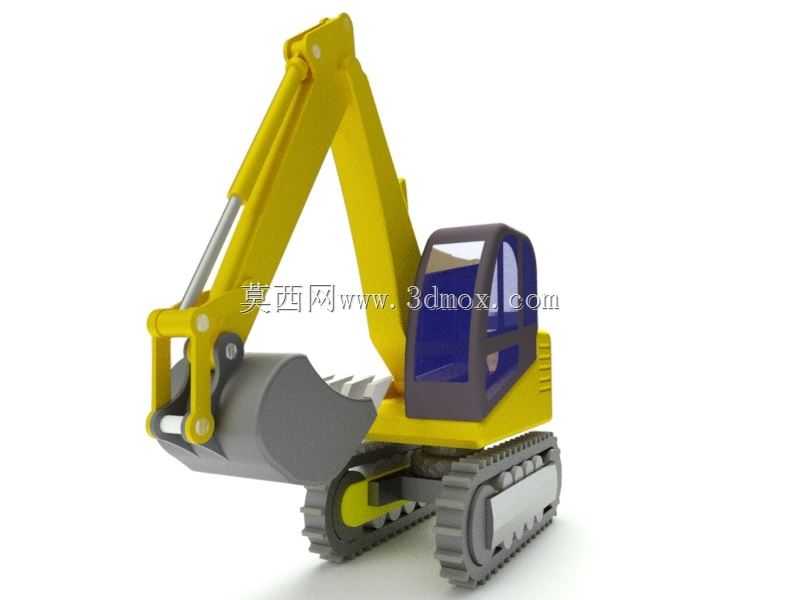

该模型还原的小型履带挖掘机，主要面向狭小场地作业场景，常见于市政管网抢修、庭院土方整理、园林绿化苗木移栽、室内拆除作业等大中型设备无法进入的施工区域，可完成表层土壤剥离、沟槽开挖、散料归集、小型构件吊装移位等作业，相比大型挖掘设备，其转场灵活、对地面压强小，不会破坏硬化路面与草坪铺装层。从结构设计来看，整机采用履带式行走底盘，履带板做了等距防滑齿造型，搭配前后导向轮与中部承重轮结构，可在碎石、泥泞、松软土层等复杂非硬化路面保持稳定行走，底盘上部的回转支承结构连接上部工作装置，可实现360度全回转作业，无需频繁调整整机站位即可覆盖周边作业半径范围。上部工作装置采用经典的反铲挖掘结构，由动臂、斗杆、挖斗三部分铰接组成，各铰接点预留了销轴安装位，可匹配液压油缸的安装行程，动臂做了变截面箱型结构设计，在保证结构强度的同时降低上部结构重量，避免整机重心过高引发侧翻风险；挖斗前端做了等距斗齿造型，可切入密实土层与松散碎石层，斗背做了耐磨加厚结构，减少作业过程中的磨损量。驾驶室采用半包围弧形玻璃设计，可给操作人员提供开阔的前侧与侧方视野，驾驶室框架做了圆角过渡处理，避免尖锐棱角带来的安全隐患，内部预留了操纵机构、座椅的安装空间，驾驶室后侧为动力舱布局位置，可容纳发动机、液压泵站、燃油箱等核心部件，整机外覆盖件做了流线型过渡，减少作业过程中的积土死角。从安装边界来看，该模型的各部件装配间隙预留合理，履带与底盘侧架的间隙、动臂举升时与驾驶室的安全间隙、挖斗收放时与底盘前端的干涉距离都做了校核，各铰接点的同轴度符合装配要求，可直接用于小型挖掘设备的结构演示、教学教具开发，也可作为同类型设备改型设计的结构参考，建模过程中对各部件的壁厚、连接位做了等比例还原，可直接导出工程图用于零部件的加工参考。
