剖视展示的半开式机械腔体支撑构件

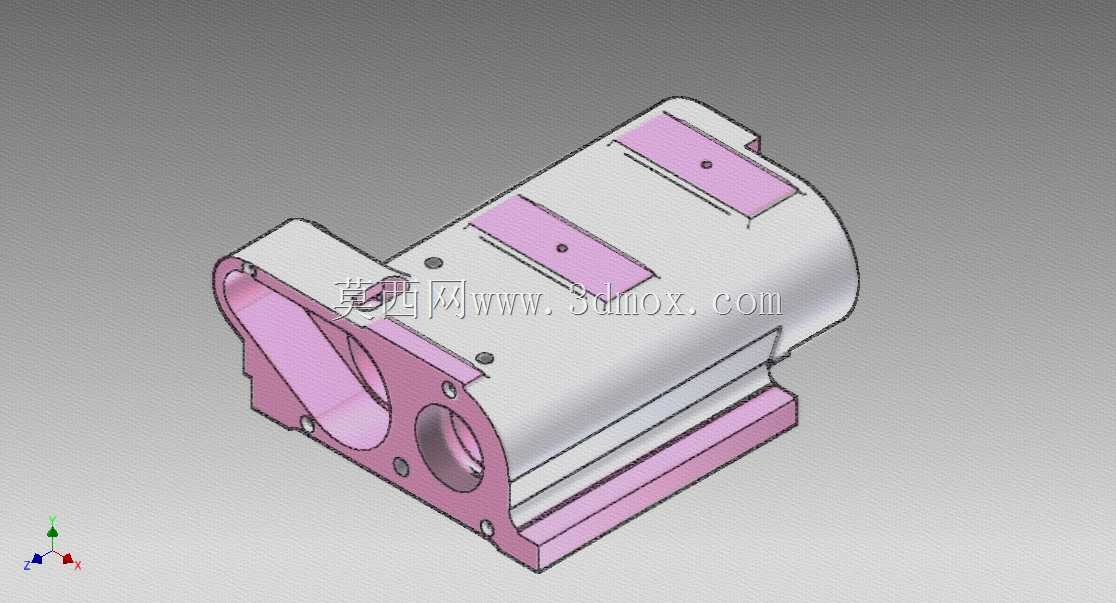

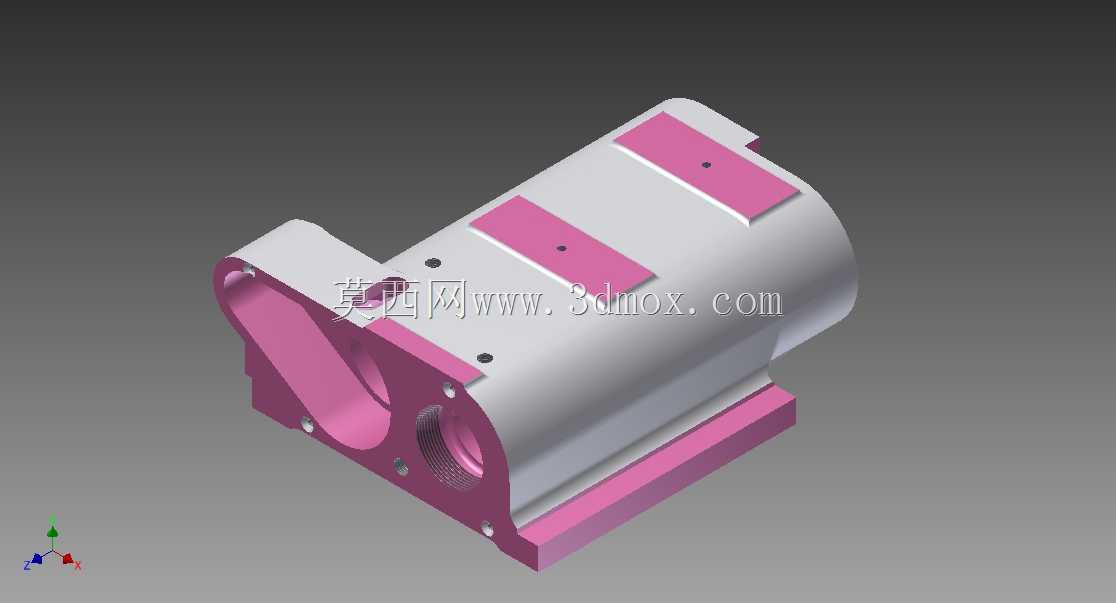

该构件为半开式腔体支撑结构，整体采用轴向延伸的半圆柱内腔作为主体容纳空间，外部通过底部平直安装基面、侧部加强立板与端部连接耳板形成完整受力体系，主要用于对轴类、杆类或管状执行部件进行径向包裹与轴向导向，常见于轻工输送设备、工装夹具滑台、小型传动单元的支座部位。从实际装配边界来看，底部基面预留了多个沉头安装孔，可直接贴合设备安装板完成锁附，安装时需保证基面平面度公差在0.05mm以内，避免腔体装配后出现轴线偏移；侧部与端部的凸台结构既作为加工基准面，也可用于安装限位挡块、润滑管路或检测元件，适配不同工位的附加功能拓展。

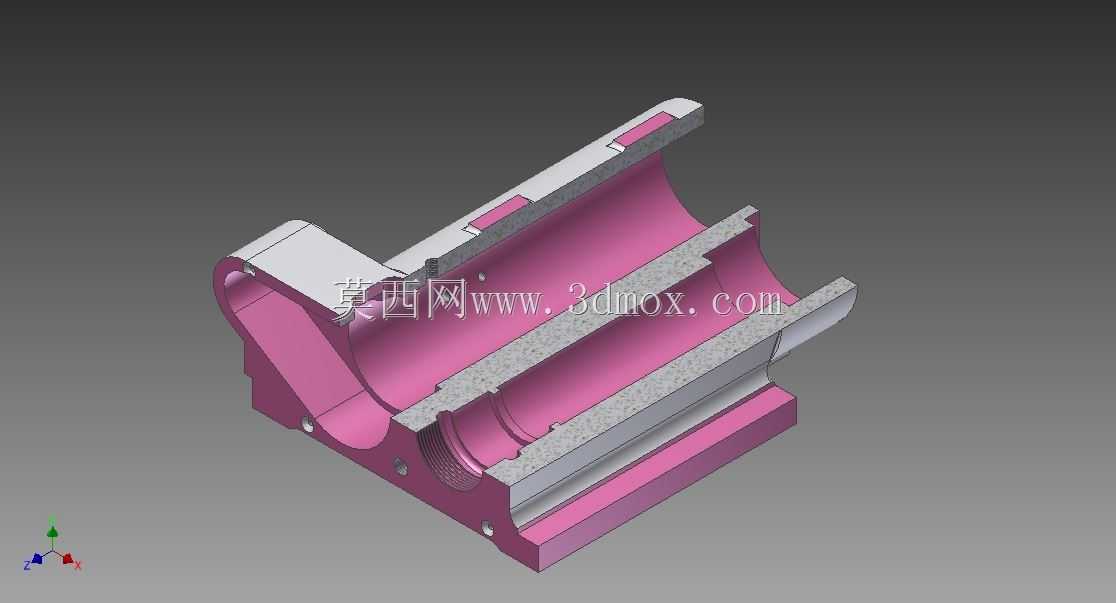

设计层面采用了剖视建模思路，将内腔的阶梯孔、轴向导轨槽与壁厚变化直接呈现，能够清晰观察内部容纳空间与外部加强结构的对应关系。内腔并非等径直筒，而是沿轴向设置了多级阶梯，可分别适配不同直径的配合件，同时在内壁开设两条平行的导向槽，用于嵌入耐磨衬条或直线导轨副，限制被支撑部件的周向转动，保证其沿轴向平稳运动。外部的粉色实体区域为主体承力壁，灰色区域为剖视后露出的内部配合面与安装凸台，这种分色处理便于在建模评审阶段快速区分加工面与非加工面，减少工程图绘制时的剖面标注歧义。

从受力角度分析，侧部立板与弧形外壁采用圆弧过渡，可有效降低部件受径向载荷时的应力集中系数，避免长期交变载荷下出现开裂；端部的加厚凸台用于安装端盖或轴向定位套，可对内部容纳的部件进行轴向限位，防止运行过程中出现窜动。壁厚设计遵循了均匀过渡原则，在安装孔、导向槽等局部受力位置进行了加厚处理，其余区域在保证刚性的前提下适当减薄，兼顾结构强度与整体重量控制。建模过程中需重点保证内腔轴线与底部安装基面的平行度，以及导向槽与内腔轴线的对称度，这两项形位公差直接决定后续装配后运动部件的运行精度，若偏差过大，会导致运动卡滞、衬条偏磨等问题。该类构件的建模逻辑也为同类腔体支座的设计提供参考，可根据实际容纳部件的直径、行程与载荷大小，等比例调整内腔尺寸、安装孔间距与加强板厚度，快速适配不同设备的安装需求。
