水处理工艺用管道集成加药装置结构设计

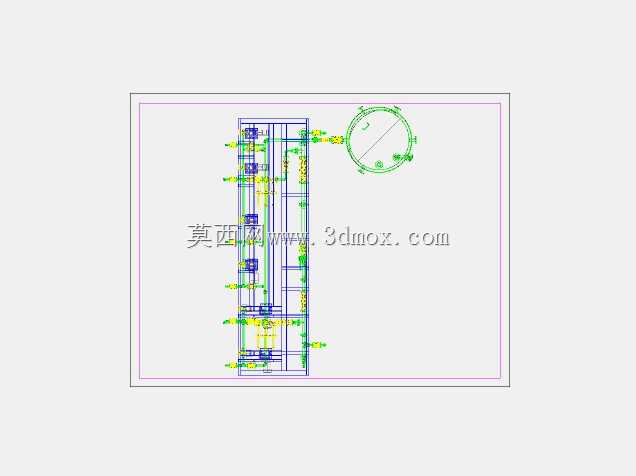

这套加药装置的三维结构，主要面向市政污水处理、工业循环冷却水、纯水制备等需要精准投加化学药剂的工艺场景，在实际项目中承担絮凝剂、阻垢剂、pH调节剂、消毒剂等各类水处理药剂的定量投加任务，是水处理工艺单元里保障出水水质稳定的核心配套设备。从结构设计逻辑来看，整体采用立式集成排布思路，将多组计量泵、输送管道、阀门组件、溶药挡板结构整合在同一安装框架内，最大化压缩设备占地空间，适配多数水处理车间紧凑的设备布置需求，安装时仅需对接进药口、出药口以及动力电源即可完成就位，大幅减少现场管路拼接的施工量。装置侧部预留的圆形法兰接口为药剂接入端，可直接对接溶药罐的出液管路，框架内部的管路采用分层排布设计，不同药剂的输送管路独立设置，避免不同药剂在输送过程中出现交叉反应，管路转弯处均采用圆弧过渡结构，减少药剂输送过程中的阻力损失，同时降低含颗粒药剂在管路拐角处沉积堵塞的概率。配套的计量泵沿框架竖向等距布置，每台泵的进出口均设置独立检修阀门，单泵故障时可关闭对应阀门完成在线检修，无需整套装置停机，保障工艺连续运行。框架内部设置的挡液板结构，一方面可承接管路接口渗漏的药液，避免药液滴漏腐蚀车间地面，另一方面可作为管路的辅助固定支撑，提升长距离管路的运行稳定性，避免泵运行振动带动管路出现焊缝开裂、接口松动的问题。从安装边界来看，整体框架采用型钢焊接成型，底部预留通用地脚螺栓安装孔位，可直接固定在混凝土设备基础上，框架外侧预留足够的操作检修空间，日常运维时操作人员可直接触及每台泵的调节旋钮、阀门手轮以及管路接口，无需额外搭设操作平台。设计过程中充分考虑了不同药剂的输送特性，针对腐蚀性药剂的输送管路预留了防腐材质替换的安装余量，计量泵的安装位置可根据实际投加量需求灵活调整数量，适配不同处理规模的工艺项目，管路流速控制在合理区间内，既避免流速过高造成管路冲刷磨损，也防止流速过低导致药剂沉积。整套结构的受力点均集中在底部框架上，上部管路与泵体的重量通过竖向支撑型材均匀传递至基础，避免局部应力集中导致框架变形，所有管路接口的同轴度在建模阶段已完成公差匹配，现场安装时无需额外修配即可完成对接。
