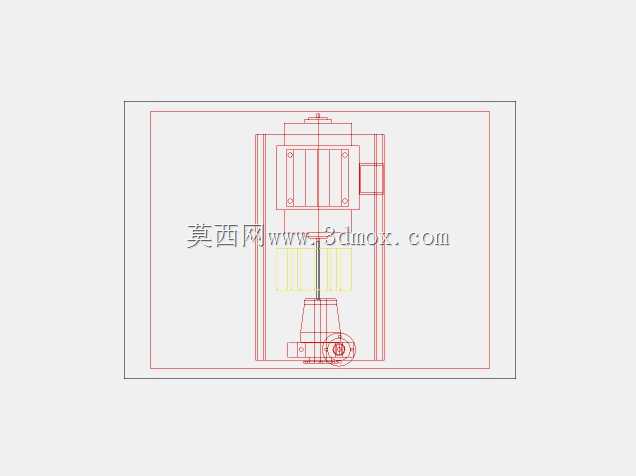

卧式直联结构水管增压泵三维造型

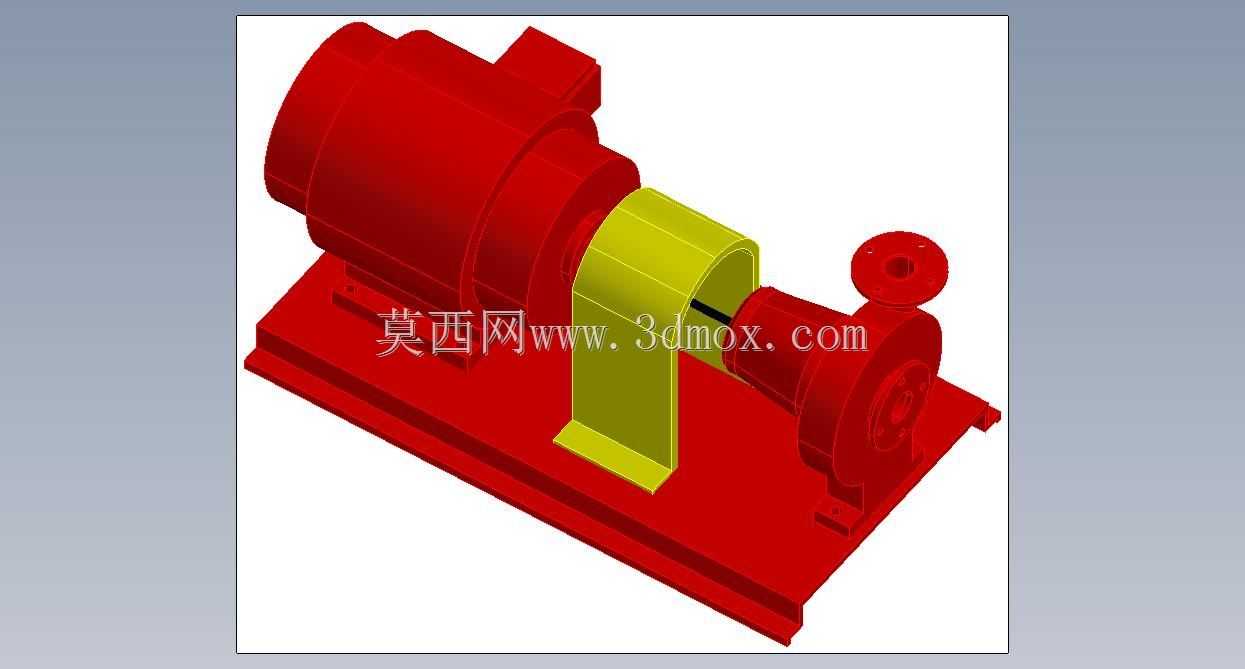

这款水管增压泵采用卧式直联共底座结构设计，将驱动端与泵头通过联轴器护罩整合在同一铸造安装底座上，整体结构紧凑，安装时无需额外做同轴度校准，大幅降低现场安装调试的工作量，适合民用供水、小型工业循环水系统、暖通空调水循环、低层建筑供水补压等场景使用，可直接串接在供水管路中，对管路内水流进行二次增压，解决供水末端水压不足、水流偏小的问题。从结构设计逻辑来看，驱动端采用封闭式壳体结构，预留了标准安装法兰接口，与中间联轴器护罩采用螺栓直连，护罩做了半包围安全防护设计，既可以避免外露旋转部件引发安全隐患，又预留了足够的散热间隙，防止联轴器长时间运转积热。泵头端采用蜗壳式流道设计，进水口与出水口采用垂直布局，进水端沿泵轴轴向设置，出水端垂直向上布置，符合常规管路安装的走向习惯，泵头顶部预留了排气螺塞位置，初次启动时可排出泵腔内部空气，避免气缚现象影响泵的输水效率。安装底座采用带加强筋的一体式铸造结构，底座上预留了四个长条形安装固定孔，可适配不同孔距的安装基础，安装时可通过孔位微调调整泵体的水平度，底座的高度经过优化，既保证了泵体与安装面之间留有足够的管路操作空间，又控制了整体重心高度，降低设备运转时的振动幅度。在建模过程中，所有配合面均按照实际加工公差预留了装配间隙，旋转部件与静止部件的间隙控制在合理范围内，避免运转时出现刮蹭，各连接法兰的螺栓孔位置、孔径均符合通用管路连接标准，可直接对接标准通径的水管路。泵体的进出口通径匹配常规民用供水主管道尺寸，整体外形尺寸控制在小型增压设备的常规范围内，不需要占用过大的安装空间，可直接安装在管道井、设备间、阳台等狭小空间内，安装时仅需固定底座螺栓、对接进出水管路即可完成装配，后期维护时可直接拆卸泵头端的连接螺栓，更换叶轮、机械密封等易损件，不需要整体拆卸管路，维护操作十分便捷。从实际使用角度出发，该结构的增压泵运转平稳，直联结构相比皮带传动结构传动效率更高，没有皮带打滑、老化更换的问题，长期使用的维护成本更低，适合长时间连续运转的供水增压场景。
