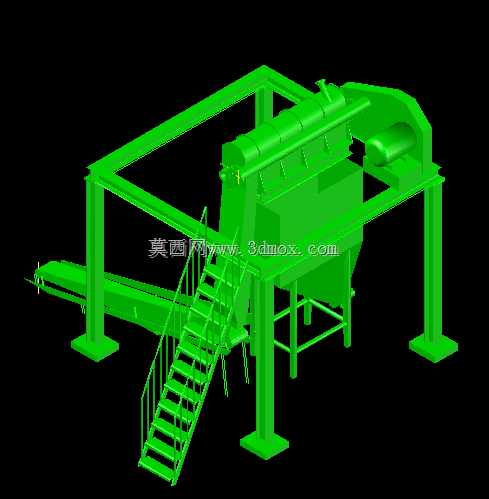

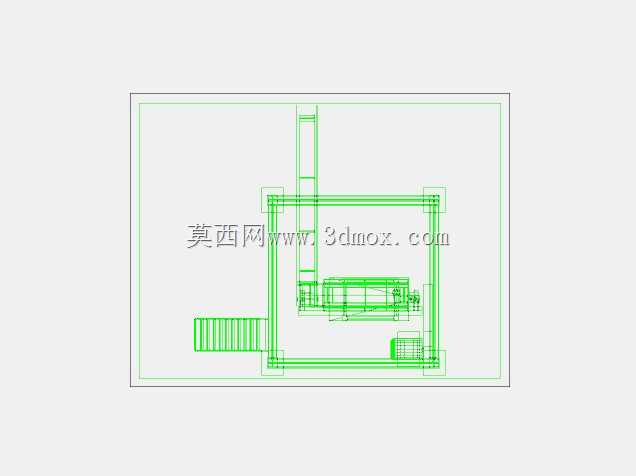

带爬梯框架式工业搅拌站主机结构

该结构为商混站核心搅拌主机配套框架总成，日常应用于商品混凝土生产、工程现场集中拌合作业场景，承担干硬性、塑性混凝土及各类砂浆的均匀混配任务。设计阶段优先考虑现场安装的落地适配性，四根主支撑柱采用方形地脚板结构，安装时需匹配预埋螺栓的孔位间距，整体框架的横向跨度预留了搅拌主机检修的侧向操作空间，纵向高度兼顾了下方出料输送设备的通行与接料高度，避免安装后出现物料输送干涉。配套的斜爬梯采用等步距踏步设计，两侧设置连续防护栏，直达主机顶部的检修操作平台，方便运维人员定期检查搅拌舱内部衬板磨损、搅拌臂紧固状态，爬梯的倾斜角度控制在人员上下行走的舒适区间，踏步表面做防滑凸起结构，减少湿滑工况下的坠落风险。框架顶部预留了除尘组件的安装位，可直接配套脉冲除尘装置，抑制投料阶段的粉尘外溢，符合现场作业的环保要求。搅拌主机的舱体采用圆弧过渡结构，减少搅拌过程中的物料粘壁残留，舱体上方的投料口对应框架顶部的进料预留空间，可直接对接骨料、粉料、水及外加剂的输送管路，侧面的传动端预留了减速机与电机的安装法兰，安装时需保证传动轴线与搅拌轴的同轴度，避免运行过程中出现异常振动。下方配套的横向输送机构可直接将搅拌完成的成品物料输送至接料斗或搅拌运输车，输送段的倾斜角度匹配物料的安息角，防止输送过程中出现物料撒漏。整体结构的受力点集中在四根主支撑柱的地脚位置，设计时已核算满载搅拌工况下的动载荷系数，框架的横梁与立柱连接位置采用加强筋板加固，可承受搅拌过程中物料翻滚带来的交变载荷，避免长期运行出现结构变形。
