模块化辊筒输送线机架结构设计

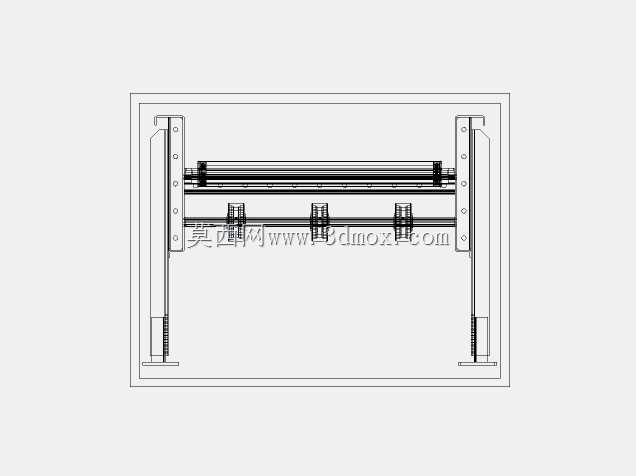

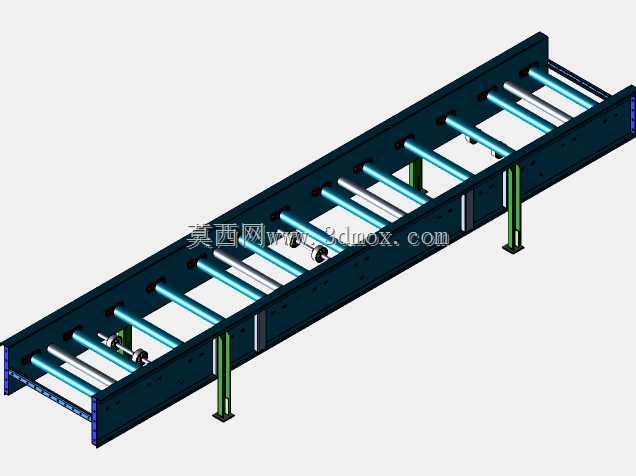

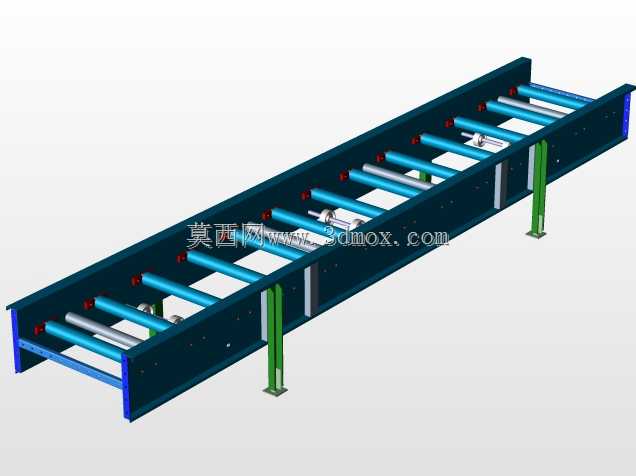

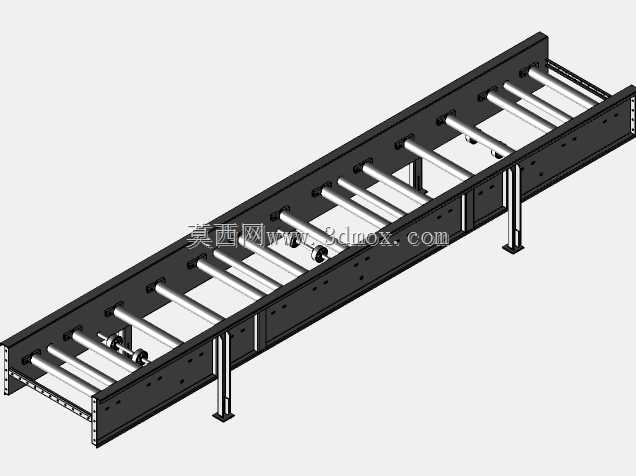

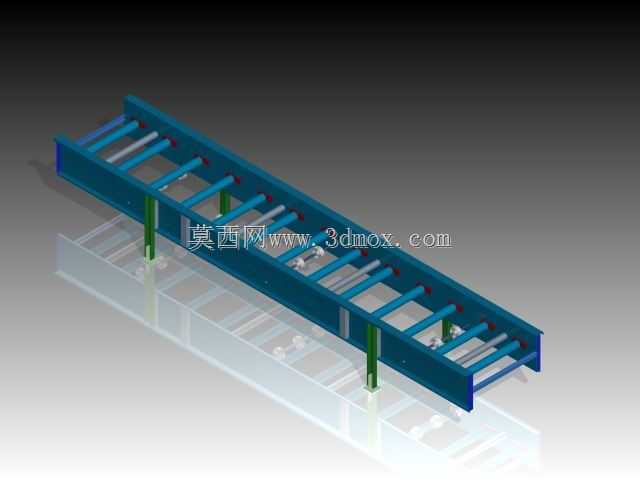

这款模块化辊筒输送机架，主要面向车间内零散工位间的物料转运、装配线旁的工件周转场景设计，可适配箱装零部件、工装托盘、成型加工件等多种规整形态物料的水平输送需求，单段单元可独立使用，也可多段拼接组成长距离输送线路，适配不同车间的布局调整需求。从结构设计逻辑来看，机架主体采用折弯型钢拼焊成型的双侧梁结构，辊筒安装位在侧梁上做了统一的定位基准设计，每段机架的辊筒间距保持一致，拼接后相邻段的辊筒衔接处不会出现过大间隙，避免输送过程中托盘卡滞。支撑腿采用可调节高度的结构设计，支脚底部预留膨胀螺栓安装孔，可根据现场地面平整度调整支脚高度，保证整线辊筒面的水平度偏差控制在合理范围内，避免物料输送过程中出现偏斜、滑移的问题。侧梁上预留了驱动组件、侧边导向件、挡停机构的安装孔位，用户可根据实际输送需求加装动力驱动单元、工件阻挡器、侧边防护栏等附属部件，无需对主体机架做二次打孔加工，降低现场改造的工作量。从安装边界来看，单段机架的宽度方向尺寸适配常规工业托盘的通行需求，长度方向采用标准模数设计，可根据车间通道长度、工位间距灵活选配不同长度的单元段，拼接时通过侧梁端部的连接法兰用螺栓紧固，无需现场焊接，安装拆卸效率较高。辊筒采用两端轴承座安装的结构，维护时可单独拆卸单根辊筒更换，无需拆解整段机架，降低后期运维的成本。机架表面做喷塑防锈处理，可适配常规机加工车间、装配车间的环境使用，若用于潮湿或有腐蚀介质的场景，也可更换为不锈钢材质的辊筒与镀锌处理的机架结构。在实际选型应用中，可根据输送物料的单重选配不同壁厚的侧梁与不同直径的辊筒，重载场景下可在侧梁中部加装横向加强筋，提升机架整体的承重能力，避免长期负载下出现侧梁变形的问题。
