适配37D系列直流电机的L型折弯安装固定支架

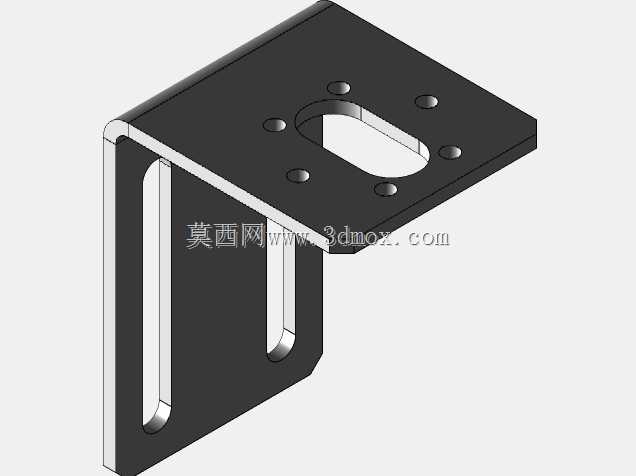

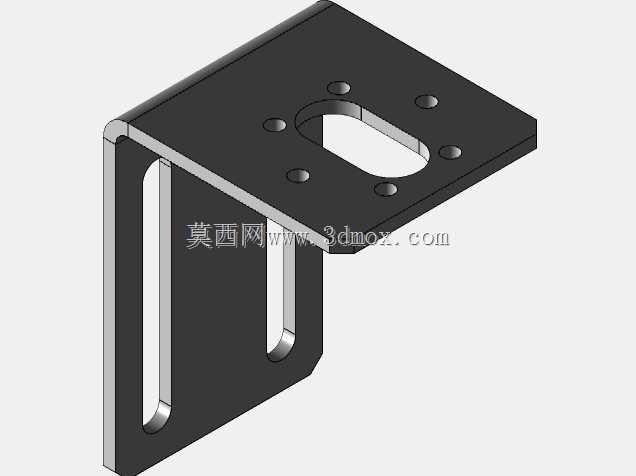

在小型自动化输送模组、桌面级教学机器人、智能小车底盘、小型物料分拣机构这类对安装空间有严格限制的场景里，电机安装支架的结构合理性直接决定了动力输出的同轴度与长期运行稳定性，这款适配Pololu 37Dx52L规格带64CPR编码器直流齿轮电机的折弯支架，正是针对紧凑安装空间的动力固定需求设计。从结构形态来看，整体采用冷轧钢板折弯成型的L型正交结构，两个安装面呈90度垂直布局，垂直立面承担电机本体的承载与定位功能，水平顶面则用于将整个动力单元固定到设备的安装基板上，这种正交布局能让电机输出轴的朝向与设备安装面形成稳定的垂直或平行关系，适配不同的动力传输路径需求。设计阶段优先考虑了安装调节余量，垂直立面上开设的长条形通槽，允许电机在安装时沿垂直方向调整位置，既可以补偿齿轮、同步带传动时的中心距误差，也能在同步带传动场景下便捷调整张紧度，避免传动件过松打滑或过紧加剧轴承磨损的问题；水平安装面上预留的六个圆形安装孔呈对称分布，中间开设的长圆孔则是为编码器出线、电机尾部散热预留的避让空间，无需在设备基板上额外开设过大的避让缺口，就能保证编码器接线顺畅、电机尾部空气流通顺畅，降低长时间运行的积热风险。从安装边界来看，支架的折弯圆角经过严格控制，既避免了直角折弯带来的应力集中问题，也不会因为圆角过大占用额外的安装空间，整体轮廓尺寸完全匹配37D系列电机的安装孔位，不需要额外加工转接板就能直接完成电机固定，水平安装面的孔位间距适配市面上主流的小型铝型材安装槽距，不管是固定在铝型材框架上还是钢板加工的设备基板上，都能直接对位安装。结构强度方面，钢板厚度经过选型验证，在电机满负载输出扭矩时不会出现安装面变形、支架共振的问题，折弯边的结构强化效应让整个支架在承受电机启停冲击时依然能保持定位精度，不会因为长期运行出现安装孔位偏移、电机轴同轴度超差的问题。针对带编码器的电机型号，支架的垂直立面与电机本体的贴合面平整度控制在合理公差范围内，安装后电机编码器端不会受到额外的径向应力，避免编码器因为安装应力出现计数不准、轴承过早磨损的问题，水平顶面的安装孔位周边预留了足够的扳手操作空间，不管是用内六角螺栓还是十字槽螺栓固定，都能在不拆卸周边部件的情况下完成锁紧操作。
