穹顶式屋面排水透气过滤构件

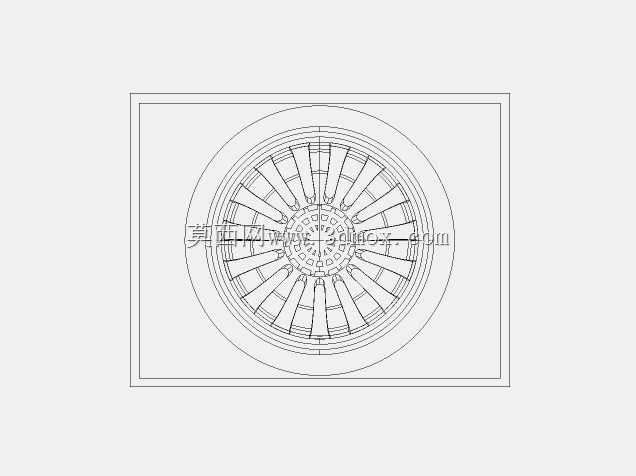

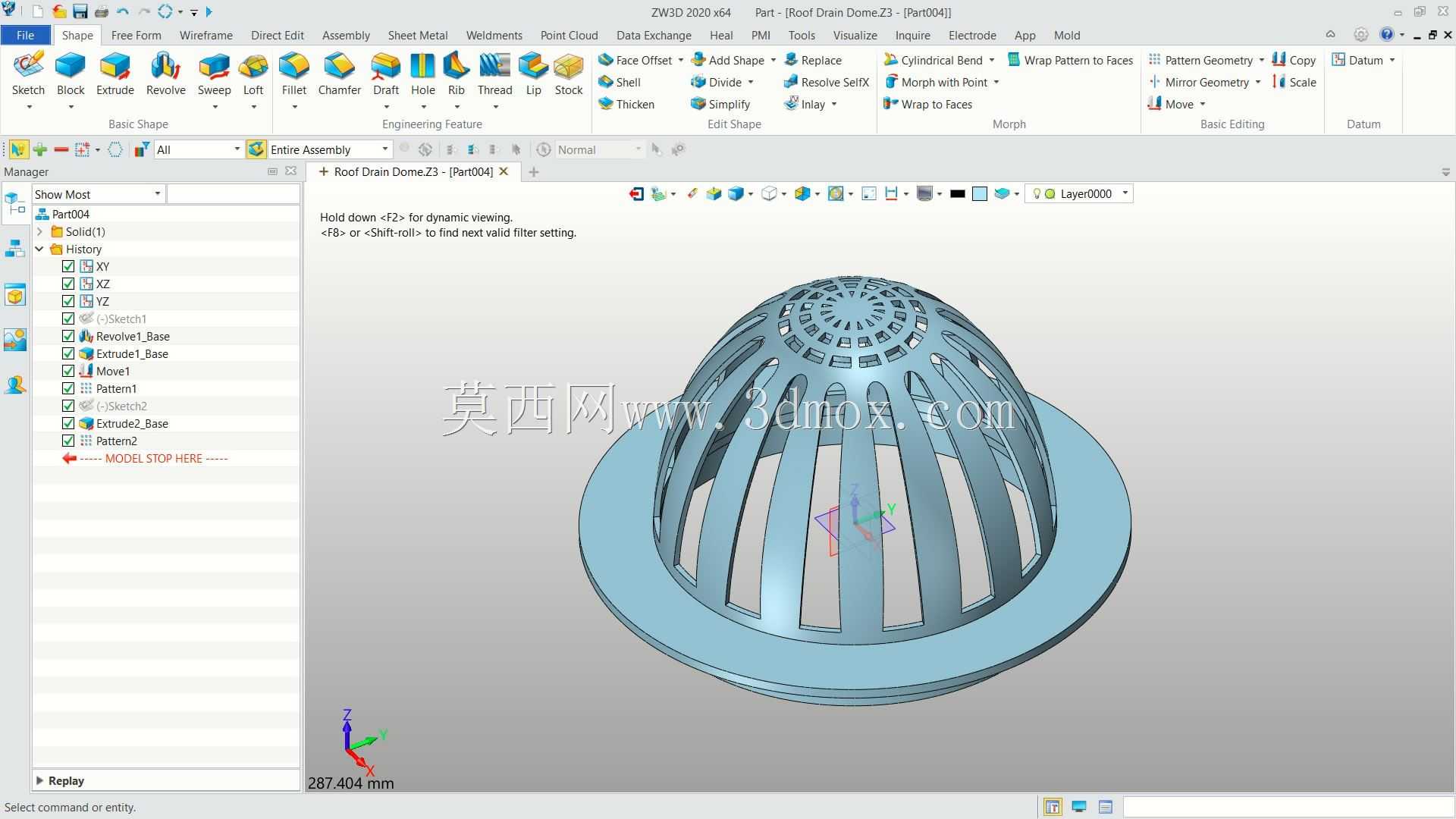

这类穹顶状排水构件主要部署在建筑屋面的排水立管顶端，日常承担两大核心功能：一是阻挡屋面落叶、塑料袋、施工碎屑等大体积杂物落入排水管道，避免立管堵塞造成屋面积水渗漏；二是兼顾排水系统的透气需求，平衡管内气压，防止水封被破坏导致管道异味返溢。不同于平面平铺的排水篦子，穹顶结构的有效过水面积远大于同口径平面篦子，即便局部格栅被杂物遮挡，剩余的通流面积仍能满足暴雨工况下的排水流量要求，大幅降低短时间强降雨时屋面积水的风险。从结构设计逻辑来看，整体采用一体成型的笼式穹顶结构，底部带环形安装法兰边，安装时可直接套在排水立管顶端，通过法兰边压入屋面防水层的找平层内，配合密封胶填缝即可完成固定，无需额外的复杂支架，安装边界适配常规公称直径的屋面排水立管，法兰边宽度覆盖立管周边的防水收头区域，避免雨水顺着管壁与结构层的缝隙渗漏。格栅条采用等间距径向排布，条缝宽度控制在10mm以内，既能保证足够的通流间隙，又能阻挡绝大多数常见的屋面杂物进入管道，穹顶顶部做封闭的放射状加强筋结构，提升整体抗冲击性能，避免屋面检修时人员踩踏或重物坠落造成构件破损。实际工程应用中，这类构件常被用在民用住宅屋面、工业厂房屋面、露台排水口等位置，相比传统的平面铸铁篦子，穹顶结构不容易被落叶完全覆盖，日常运维时仅需定期清理挂在格栅外侧的杂物即可，维护成本更低。建模过程中需要重点把控格栅条的拔模角度，保证一体成型时的脱模可行性，同时法兰边与穹顶主体的过渡位置做圆角处理，避免应力集中造成安装或使用过程中开裂，所有棱边均做倒钝处理，避免安装维护时划伤施工人员。
