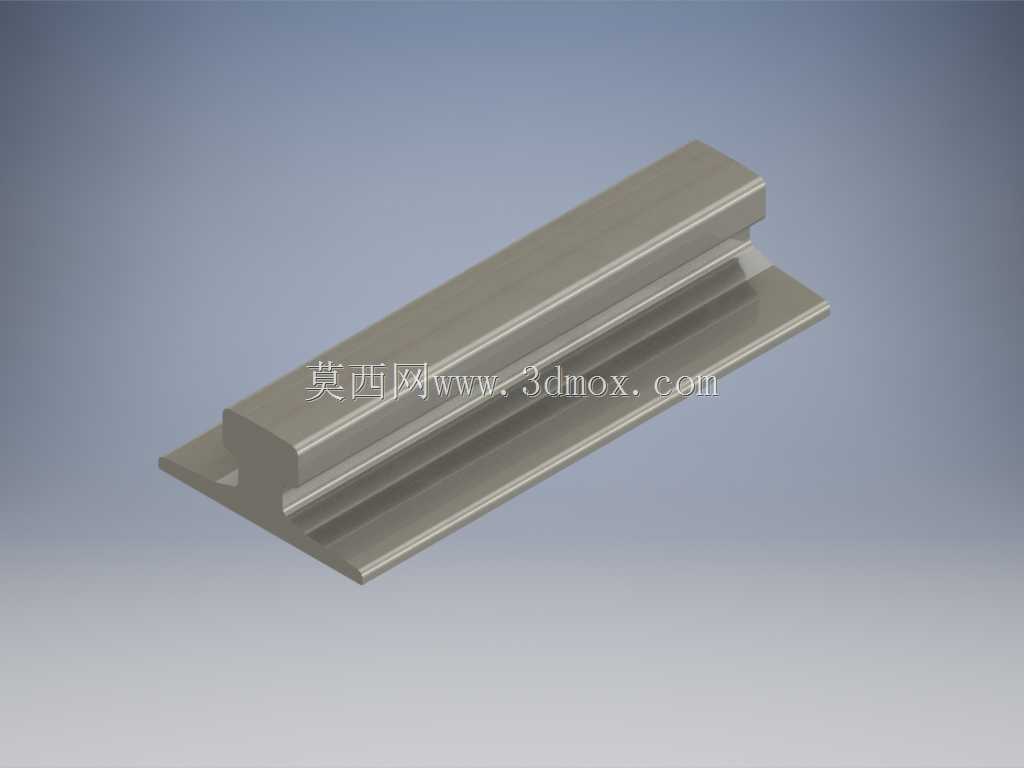

在桥式起重机、门式起重机、半门吊以及欧式轻型起重输送系统的布局设计里,轨道构件并不是简单铺放的长条型材,它直接决定大车或小车行走轮的受力边界、运行直线度、整机跨度公差以及长期服役后的磨损维护成本。这款A65截面的欧洲标准起重机轨道,面向的正是工业厂房内重载起重作业的行走支撑场景,常见于钢结构厂房牛腿承轨梁上方、起重机端梁行走轮下方,也可用于定制化重型平移平台、工业台车线路、库区重载输送辊道旁的导向承载段,承担车轮轮压传递、行走方向约束、冲击载荷分散这几项核心功能。

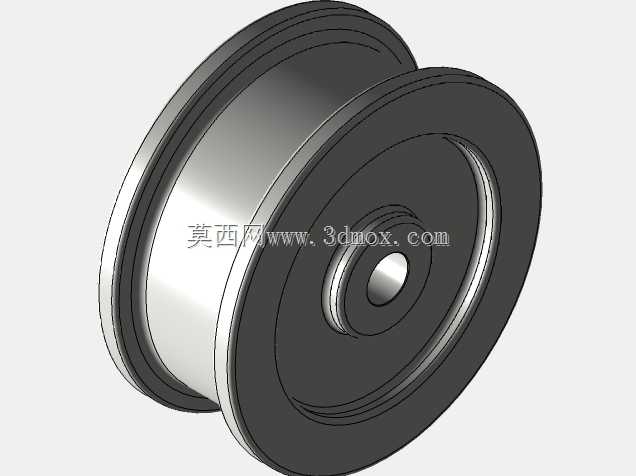

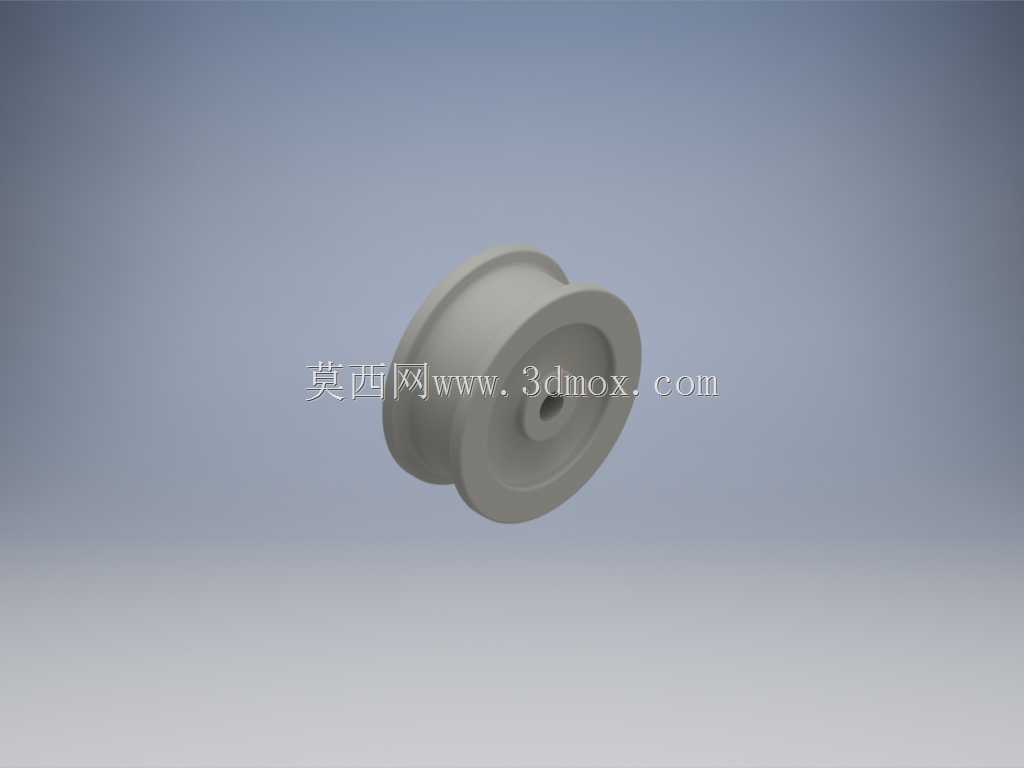

从现场安装逻辑来看,轨道的底部为平直承托面,铺设时需要与承轨梁上的垫板、压板或者焊接固定座配合,底面全程贴合支撑面,避免局部悬空造成轮压集中点;轨头的成型轮廓经过轧制或机加工约束,两侧斜面与起重车轮的轮缘、踏面形成匹配副,车轮沿轨头长度方向滚动时,踏面接触区承担垂向载荷,轮缘与轨头侧面保留合理间隙,仅在走偏、启停惯性或者两侧运行不同步时接触导向,防止车轮啃轨或脱轨。建模时先把轨头的顶部圆弧、侧边过渡斜面、轨腰的收缩过渡段以及底部宽翼缘承托面按截面轮廓一次绘制,再沿轨道长度方向拉伸成型,这种异型材类零件最适合参数化处理:把截面各段尺寸、轨道总长、端部倒角、安装孔位间距都设为可变量,后续项目里如果需要不同跨度的轨道段,只需要修改长度参数即可重新生成,不用重复绘制截面,也能保证整条线路上的轨道截面完全一致。
设计这类轨道构件时,首先要核对的是轮压匹配关系:A65规格的轨头宽度、轨腰高度和底部支撑宽度,对应特定范围的车轮直径、单轮额定载荷以及运行速度等级,如果车轮轮压过大而轨道截面规格偏小,长期满载往复运行后轨头容易出现压陷、塑性变形或者表面剥落;如果轨道选型冗余过大,则会无谓增加承轨梁的承重负担和厂房钢结构的耗材成本。截面的形状分布也有明确的力学考量:顶部轨头需要足够的厚度和表面硬度来抵抗车轮反复碾压与摩擦,中部轨腰通过合理的高度把车轮载荷向下扩散,同时抵消小车横向啃轨时产生的侧向弯矩,底部加宽的翼缘则把集中轮压均匀分散到下方垫板和承轨梁上,避免支撑面局部压强过高。
安装边界方面,轨道的长度方向需要根据厂房柱距或者起重机行程分段拼接,拼接处通常预留伸缩间隙来补偿温度变化带来的热胀冷缩,接缝处的轨头顶面和侧面要做对齐打磨,保证车轮通过接缝时没有明显台阶冲击;底部宽度决定了配套压板的跨距和垫板的最小宽度,建模时可以同步把压板安装位、轨道接头鱼尾板连接孔或者现场焊接坡口的位置预留出来,避免后续出工程图时和钢结构件发生干涉。轨头的轮廓公差要和车轮踏面形状对应,顶部圆弧半径过小会导致接触应力集中,过大则会让车轮横向定位刚度不足,欧标A65的截面参数正是在长期起重行业应用中固化下来的平衡值,既适配通用欧式起重车轮组,也能和国内多数引进技术的欧式起重机端轮兼容。
在三维装配环境里使用这个轨道模型时,可以先把单段轨道按厂房线路方向阵列或拼接,对齐承轨梁的中心线,再把端梁车轮装配到轨头上方,模拟车轮踏面和轨顶的接触间隙、轮缘和轨侧的安全距离,检查起重机全程行走时是否会和厂房立柱、缓冲器、车挡发生位置冲突。轨道的材质通常选用高强度钢轨钢,轨头表面可做淬火处理提升耐磨性能,建模阶段虽然不需要把热处理层单独建出实体,但在工程图属性里可以标注材料牌号和表面硬度要求,方便采购和加工环节核对。对于需要在轨道侧面安装滑触线、限位开关碰板或者行程编码器齿条的项目,还可以在轨腰或底部翼缘的对应位置拓展安装孔特征,保证附属件的固定面和轨道本体贴合可靠,不会因为设备运行振动出现松动。
日常维护视角下,这种标准轨道的互换性很强,某一段轨头如果出现过度磨损或者局部压伤,可以单段更换而不用改动整条线路,建模时保留截面参数和分段长度信息,也能快速生成替换段的加工图纸。整体而言,这个轨道三维构件把欧标钢轨的截面特征、承载逻辑和安装配合关系完整还原,既可以直接放入起重设备总装中做布局校验、运动间隙检查,也能作为后续承轨梁设计、压板选型、车轮组匹配的参考基准,帮助结构工程师在方案阶段就把轨道线路的受力、安装和维护边界梳理清楚,减少现场铺设时出现的对齐偏差、轮压不匹配和干涉返工问题。
