双组线框结构松弛线机械构件

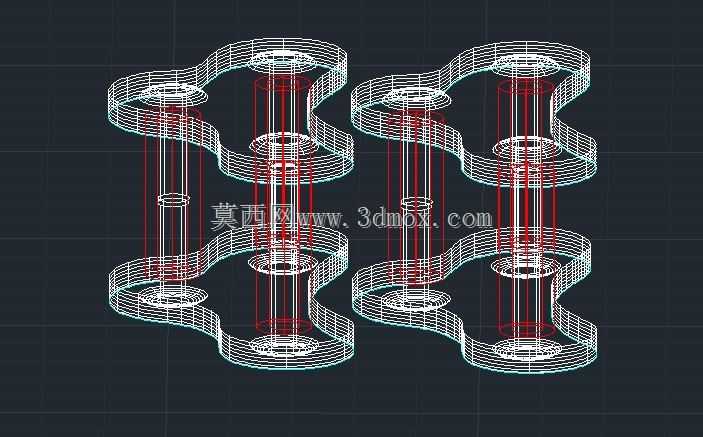

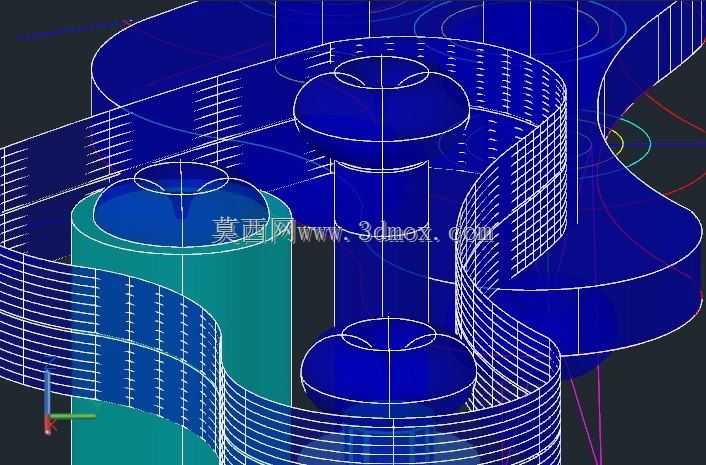

该构件主要应用于柔性传动系统的张力调节环节，在纺织机械的纱线输送、线缆生产的走线排布、小型自动化设备的皮带张紧场景中都能见到这类结构的应用，核心作用是在连续运动的线体传动路径中，通过自身的结构形变余量吸收传动过程中的张力波动，避免线体因瞬时拉力过大出现断裂，或是因张力不足出现松脱打滑的问题。从结构设计来看，采用双组对称排布的线框式腔体结构，每组腔体都设置了上下贯通的穿线通道，通道内壁做了圆弧过渡处理，能减少线体穿行过程中的摩擦损耗，外侧的波浪形轮廓并非装饰性设计，而是在保证整体结构强度的前提下，通过曲面的形变余量预留出足够的张力缓冲空间，当线体出现瞬时拉力波动时，结构自身的微形变可以抵消一部分冲击力，不需要额外加装弹簧类缓冲元件就能实现基础的张力自适应调节。设计过程中优先考虑了安装边界的适配性，整体采用对称式布局，安装孔位设置在上下端面的同轴位置，可直接通过螺栓固定在设备的走线架上，不需要额外设计转接安装板，相邻两组腔体的间距经过反复校核，既保证多线并行穿行时不会出现互相干涉的问题，也不会因间距过大造成设备内部走线空间的浪费。结构的壁厚设计参考了常用工程塑料与铝合金的加工特性，线框式的结构在满足刚性要求的同时，比实心结构重量降低近四成，不管是采用注塑工艺批量生产塑料材质的轻载版本，还是采用铝合金铣削加工重载版本，都能很好地适配加工工艺，不会出现壁厚不均导致的注塑缩痕，或是铣削过程中材料浪费过多的问题。实际使用时，线体从上端面的穿线孔穿入，顺着内部的导向通道从下端面穿出，腔体内部预留的空间可以容纳线体在张力波动时的小幅窜动，外侧的轮廓曲面可以引导线体始终保持在通道中心位置，避免线体与结构边缘发生硬摩擦，在长期连续运行的工况下，这种结构能有效降低线体的磨损速率，减少设备运维过程中线材更换的频次。
