气动管路集成式油分离装置结构设计

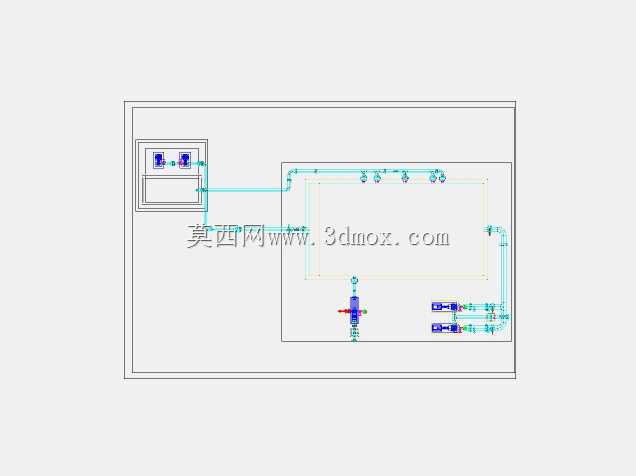

这套油分离装置的三维结构，主要面向压缩空气管路系统的末端除油净化场景，在气动生产线、仪表风供应站、喷涂作业供气回路这类对气源含油量有明确要求的工况中，承担脱除压缩空气中夹带的液态油滴、乳化油雾的作用，避免下游气动元件因油污卡滞、密封件溶胀失效，或是喷涂、精密吹扫工序中油污污染加工面。从结构布局来看，设计阶段优先考虑了现场安装的管路走向适配性，整体采用框式集成排布，将核心分离罐体、进出气管路、控制阀门、检测接头全部整合在同一安装框架内，没有零散外伸的冗余结构，安装时只需对接框架预留的主进气、主出气法兰接口即可完成管路连通，大幅减少现场配管的焊接、弯头裁切工作量。核心分离单元采用立式罐体结构，进气口设置在罐体中下部，采用切向进气的结构设计，让带油压缩空气进入罐体后形成旋流，依靠离心力将大粒径油滴甩向罐体内壁，沿壁面滑落至罐体底部集油腔；罐体上部设置多级聚结滤芯层，对旋流无法脱除的细小油雾进行拦截聚结，聚结后的油滴汇流后导入下部集油区，罐体底部设置自动排油接口，可搭配浮球式排液阀实现无气源损耗的自动排油，无需人工定期开阀放油。管路设计上，主回路采用大通径管路降低压损，旁通回路预留了压差检测接头、备用阀位，可在线监测滤芯前后压差判断滤芯堵塞状态，也可在滤芯维护时切换旁通回路保证系统不停机供气。安装边界方面，整体框架采用矩形方管焊接成型，底部预留四个地脚螺栓安装孔，可直接固定在车间地面或是设备支架平台上，框架侧面预留的检修空间足够操作人员完成滤芯更换、阀门操作，所有管路转角处均采用大曲率半径弯头，避免直角弯头造成的压损增大与积液残留。设计过程中对管路的固定点做了加强处理，每个管路对接处都设置了管夹固定在框架横梁上，避免设备运行时管路振动造成焊缝开裂、接头漏气，同时所有与介质接触的内壁都做了钝化处理，减少油污附着残留，提升长期运行的分离效率稳定性。
