手动压紧式机加工定位夹具结构模型

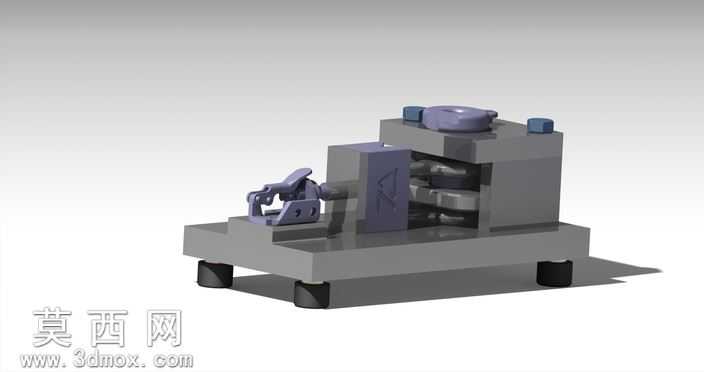

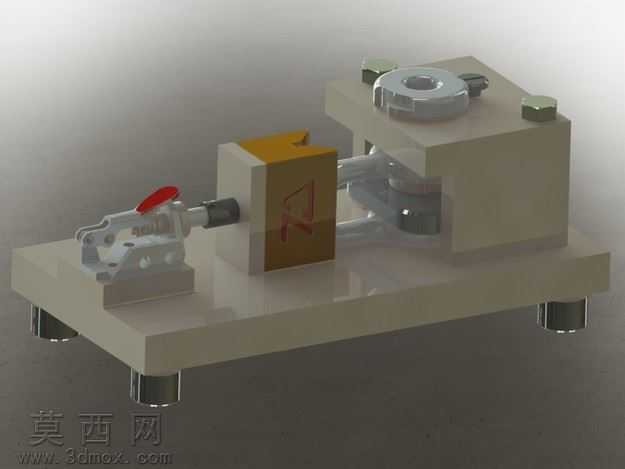

本模型为手动操作式机加工定位夹紧夹具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工装的实际设计规范，对每一处装配结构都做了符合工程实际的约束处理，完整还原了夹具的真实装配关系与运动逻辑。模型整体采用卧式布局，底部为带支撑脚的矩形安装基座，作为整套夹具的承载基础，基座上集成了定位挡块、手动快速夹钳、顶部压紧组件三大核心功能模块，各模块之间的安装定位尺寸经过严谨校核，可保证装夹工件时的位置精度。建模阶段对夹具的细节结构做了精细化还原，包括手动夹钳的铰接销轴、压紧块的防滑齿面、顶部压紧组件的调节旋钮、锁紧螺栓、定位销等细小结构都逐一建模，未做不合理的简化省略，能够清晰展示夹具的内部传动与受力路径。渲染阶段采用金属材质为主的材质方案，基座、夹钳主体等结构件赋予哑光铸铁材质，调节旋钮、锁紧螺栓赋予发黑处理的钢材材质，压紧块接触部位赋予硬质合金材质，通过不同材质的粗糙度、反光度差异区分不同功能的零件，让模型的结构层次更加清晰直观。设计思路围绕小尺寸零件的铣削、钻削加工装夹需求展开，采用侧面快速夹紧配合顶部辅助压紧的装夹方案，既可以通过侧面的手动夹钳实现工件的快速装夹与拆卸，减少装夹辅助时间，又可以通过顶部的可调压紧组件抵消加工过程中的向上切削力，避免工件出现窜动、翘起等问题，保证加工过程的稳定性。整套夹具的结构紧凑，操作逻辑简单，无需额外的气动、液压动力源即可完成装夹作业，适合小型机加工工位的单件小批量生产使用，模型的各零件均可单独导出用于工程图绘制，也可用于工装设计的参考教学，帮助学习者理解手动夹具的定位原理、夹紧力分布设计以及各功能部件的布局逻辑。
