内燃机活塞高精度三维建模设计作品

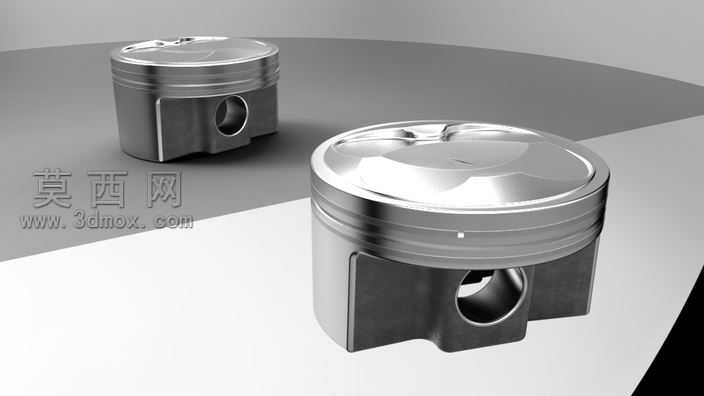

本作品为内燃机核心往复运动部件活塞的三维建模设计，建模过程严格遵循内燃机活塞的实际工程设计规范，首先基于活塞的功能需求完成整体轮廓的参数化草绘，精准定义活塞顶面的燃烧室凹坑造型，该凹坑采用多段平滑曲面过渡设计，能够匹配内燃机缸内混合气的流动组织需求，优化燃烧效率。建模阶段依次完成活塞头部的环槽结构设计，环槽的宽度、深度以及槽间岸部的厚度均按照实际工况下的热膨胀、密封需求设置参数，保证活塞环装配后能够实现可靠的燃气密封与机油控油效果。活塞裙部采用变椭圆型线设计，通过三维曲面放样功能构建裙部轮廓，适配活塞工作时的热变形与侧压力分布，避免工作过程中出现拉缸、卡滞等问题。活塞销座部分采用加强筋过渡结构，通过布尔运算完成销孔的精确定位，销孔内部设置有卡环槽结构，用于固定活塞销的轴向位置，保证活塞与连杆的可靠连接。材质渲染阶段，为活塞赋予高光亮面金属材质，模拟锻造铝合金的金属质感，调整材质的反射率、粗糙度参数，还原金属表面经精密机加工后的细腻光泽，同时对活塞顶面、环槽、销孔等关键加工面做差异化的材质细节处理，区分不同加工工序带来的表面质感差异。场景渲染采用双活塞错落摆放的构图，搭配柔和的影棚布光，通过主光、辅光、轮廓光的多光源组合，清晰展现活塞各部位的结构细节，金属表面的高光过渡自然，阴影层次柔和，既突出活塞的精密工业质感，也完整呈现了活塞从顶面燃烧室到裙部、销座的全部结构特征。整个建模过程采用全参数化设计逻辑，各部位尺寸可根据不同排量内燃机的设计需求快速调整，模型结构完整无破面，各特征的几何公差符合工程设计要求，可用于后续的运动仿真、有限元热应力分析以及装配干涉检查等工程应用场景，完整还原了真实活塞产品的结构特点与设计逻辑。
