机加工用内孔定位多爪夹紧镗孔夹具

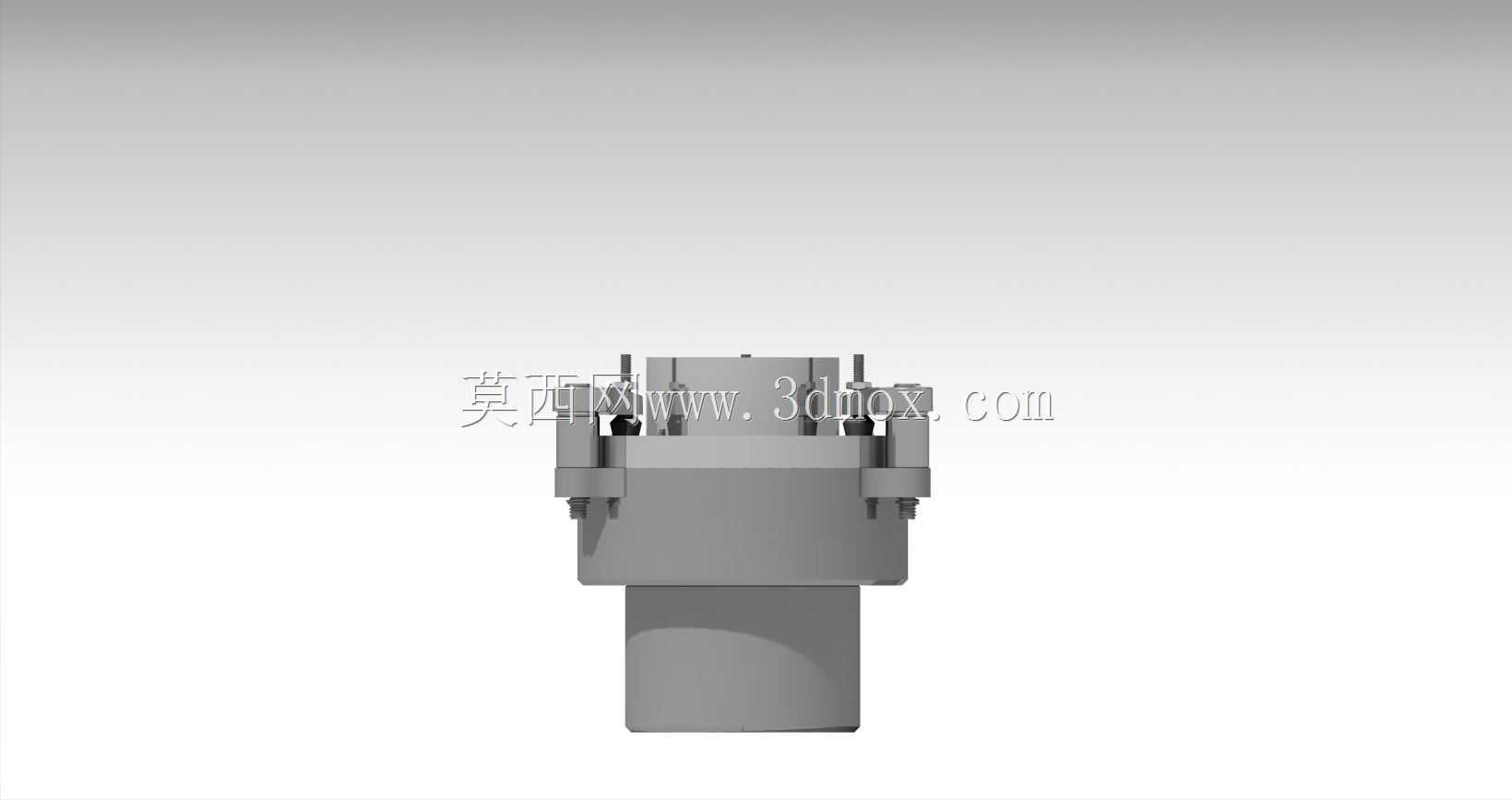

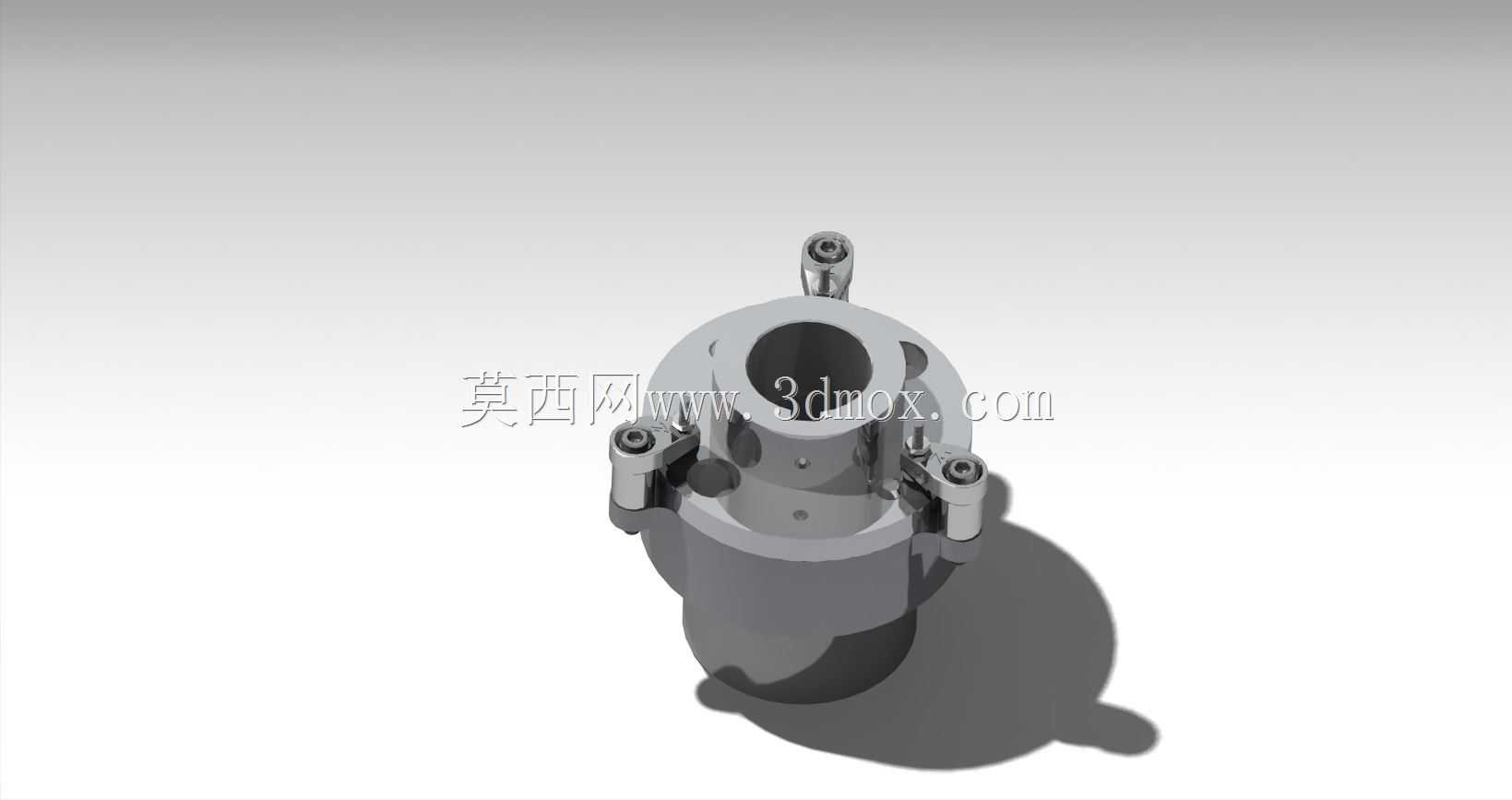

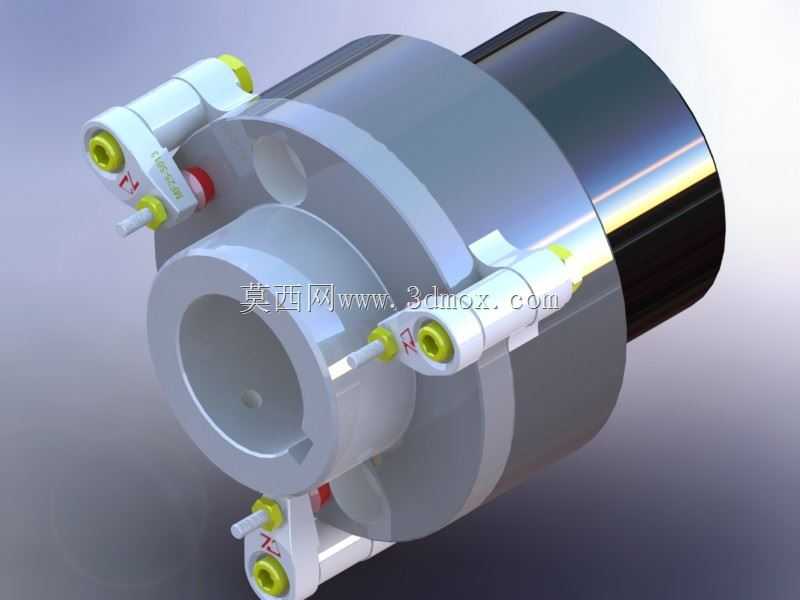

　　在常规回转体零件的内孔精加工工序里，这类镗孔夹具的应用场景覆盖了中小批量轴套类、法兰类零件的半精镗、精镗工位，直接安装在立式镗床或者数控加工中心的工作台面上，替代传统三爪卡盘完成工件的快速定位装夹，解决薄壁套类零件装夹易变形、同轴度难保证的加工痛点。从结构功能来看，该夹具采用中心定位基体搭配周向均匀分布的三个夹紧爪的布局，定位基准选择工件的内孔圆柱面，夹紧力沿径向均匀施加，避免单点夹紧带来的工件圆度变形，夹紧爪的接触面做了圆弧适配设计，和工件外圆或者内孔台阶面贴合时不会产生压痕，适合精加工工序的装夹需求。设计思路上优先考虑了装夹的同轴度误差控制，中心定位柱的圆柱度公差控制在0.005mm以内，

　　三个夹紧爪的导向槽和中心轴线的对称度公差不超过0.01mm，保证夹紧后工件的回转轴线和机床主轴轴线重合，减少镗孔后的孔壁壁厚差超差问题。夹具的底部设置了标准的法兰安装接口，安装孔位适配常见的T型槽工作台间距，安装时不需要额外制作过渡连接板，直接通过T型螺栓就能完成固定，安装边界的最大外圆直径控制在180mm以内，不会和机床的刀库、防护门产生运动干涉，适合在行程400mm以上的立式加工中心或者普通立式镗床上使用。夹紧机构采用螺旋顶紧的机械锁紧方式，不需要外接液压或者气动动力源，手动操作夹紧手柄就能完成三个爪的同步夹紧，锁紧后具备自锁特性，加工过程中不会因为切削振动出现夹紧力衰减，适合没有配置液压站的普通机床改造升级使用。

　　夹具的上端面设置了定位台阶，可以适配不同长度的工件轴向定位，当加工通孔类零件时，中心位置预留了足够的让刀空间，镗刀加工到孔底位置时不会刮碰夹具基体，减少刀具崩损的风险。周向布置的三个夹紧爪的行程做了限位设计，最大张开量可以适配直径从30mm到80mm的内孔或者外圆装夹，覆盖了常规中小型轴套类零件的装夹尺寸范围，不需要频繁更换夹爪就能完成同系列不同规格零件的装夹切换，缩短工序准备时间。夹爪的接触块采用可拆卸设计，当加工不同材质的工件时，可以更换铜质或者尼龙材质的接触块，避免装夹时夹伤工件已加工表面，适配有色金属、薄壁件等易变形零件的加工需求。夹具的基体采用40Cr材质调质处理，表面硬度达到HRC28-32，具备足够的刚性和抗振性，

　　粗镗加工时可以承受较大的切削力不会产生变形，导向槽位置做了淬火处理，长期使用不会因为夹爪反复滑动出现磨损间隙，保证装夹精度的长期稳定性。在实际生产使用中，这类夹具的装夹效率比传统压板压紧方式提升60%以上，不需要反复找正工件的同轴度，一次装夹就能完成内孔、端面、外台阶的多工序加工，减少工件多次装夹带来的定位误差，加工后的内孔圆柱度可以稳定控制在0.01mm以内，同轴度误差不超过0.015mm，满足IT7级以上的内孔加工精度要求。针对深孔镗削的工况，夹具的中心定位孔做了排屑缺口设计，加工过程中产生的铁屑可以顺着缺口排出，不会堆积在定位面之间影响装夹精度，日常维护时只需要定期给导向槽添加润滑脂，就能保证夹紧动作的顺畅，不需要复杂的拆解保养。
