立式浮动拾取工装机构三维设计

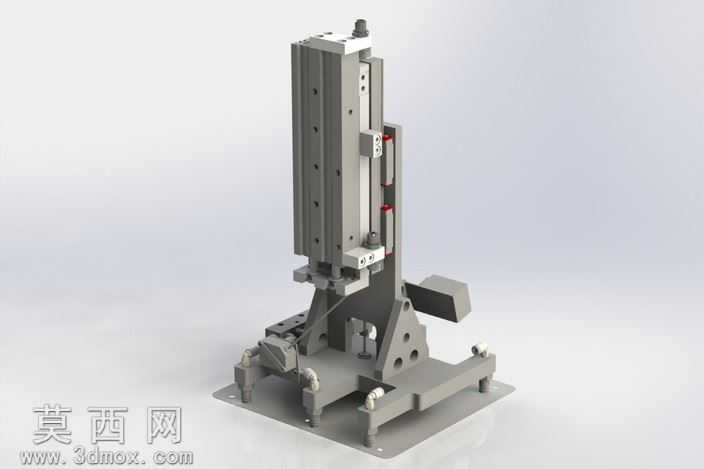

本作品为立式浮动拾取工装机构的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立建模与整体装配，所有结构尺寸遵循机械设计公差配合规范，确保各运动部件无干涉、装配逻辑符合实际工装的加工装配要求。建模过程中对底座支撑结构、立式导向立柱、浮动执行滑台、端部拾取执行端、限位缓冲组件等核心部件逐一进行特征构建，对安装孔位、定位销孔、加强筋结构等细节特征做了完整还原，未省略任何影响结构功能表达的细小特征。渲染阶段采用哑光工业金属材质模拟设备加工后的铝合金阳极氧化外观，对导向滑轨、缓冲柱塞等运动部件赋予差异化的金属质感，区分固定件与运动件的视觉表现，场景采用柔和的无影工业布光，清晰呈现机构的层级结构与装配关系，无过度夸张的光影效果，完全贴合工业设备的真实视觉表现。材质设置上针对不同功能部件做了区分：底座支撑件采用铸铁哑光材质体现厚重稳定的支撑属性，立式滑台导轨采用高光亮面金属材质体现精密导向的加工精度，缓冲组件采用半哑光工程塑料与红色聚氨酯缓冲头材质，还原缓冲件的真实材料属性，紧固件采用标准镀锌件材质，还原工业装配的真实细节。结构设计上采用立式双立柱导向布局，底部为带可调脚杯的方形安装底座，通过三角加强筋提升立柱安装的结构刚性，滑台部分集成浮动调节结构，可在拾取作业时自适应补偿位置偏差，避免刚性拾取造成的工件损伤或定位卡滞，端部设置拾取执行组件安装位，可适配不同类型的拾取端头，侧边设置行程限位与缓冲结构，控制滑台的上下行程极限，降低运动到位时的冲击噪音。设计思路围绕自动化产线中工件的柔性拾取需求展开，针对传统刚性拾取机构对定位精度要求过高、易磕碰工件的痛点，引入浮动调节结构，让拾取端在一定范围内可自适应调整位置，降低对上游工位定位精度的要求，同时立式布局节省安装空间，底部可调脚杯可适配不同平整度的安装台面，整体结构兼顾刚性与柔性，可直接应用于小型工件的上下料、转运拾取工位，所有标准件均采用通用工业规格，方便后续加工选型与维护更换。
