窄轨小型蒸汽动力轨道通勤运载车

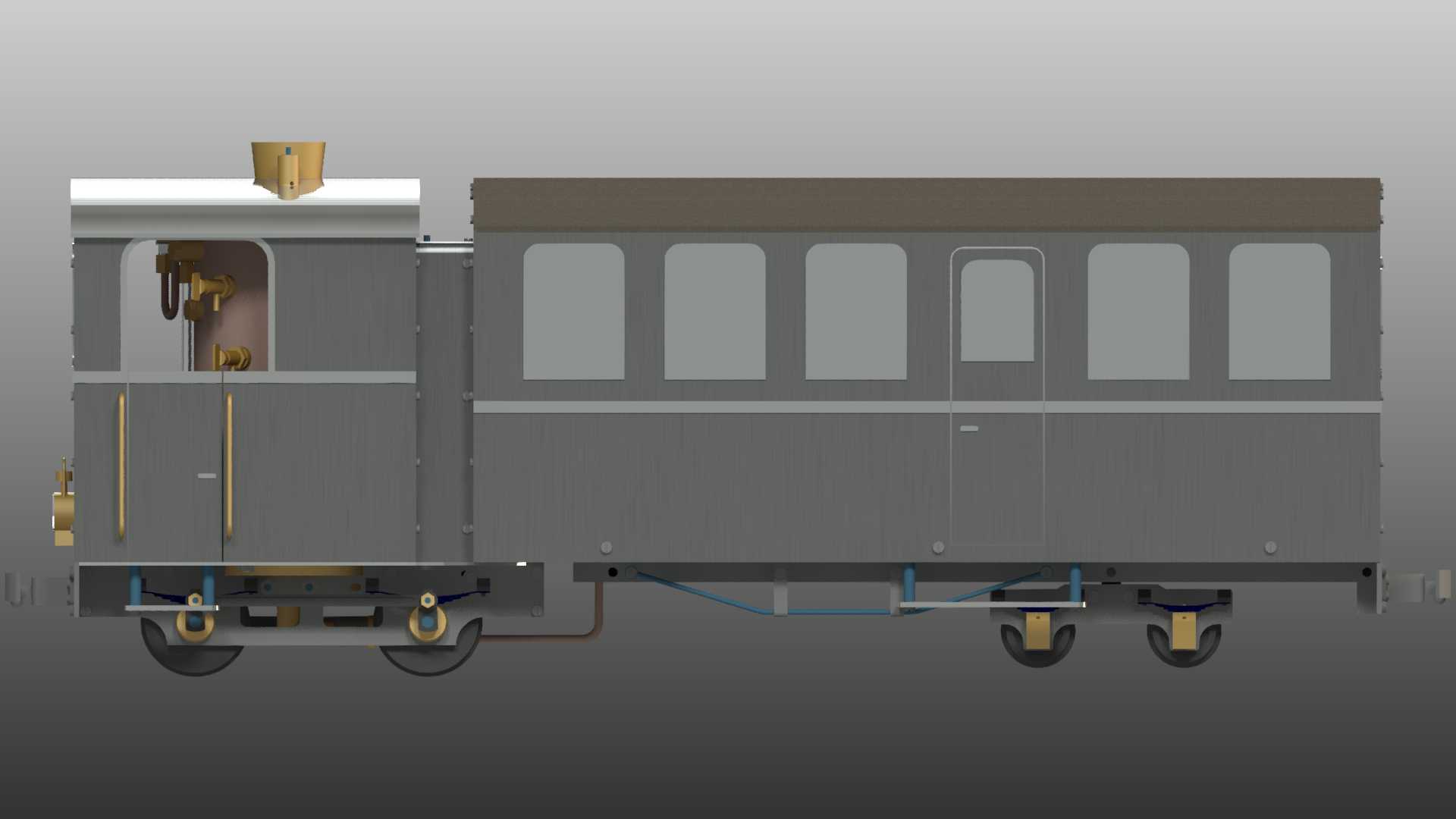

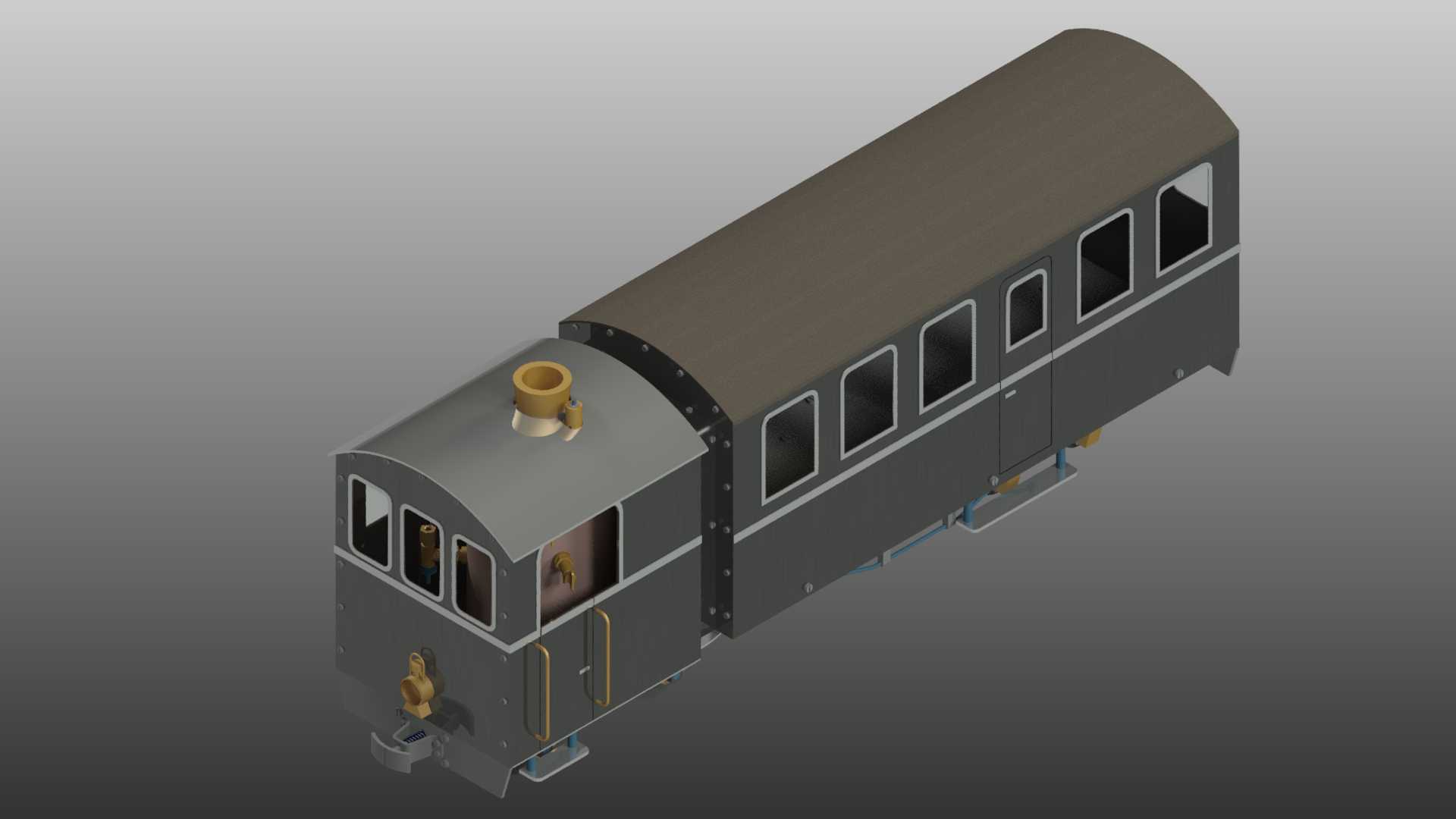

这类窄轨蒸汽轨道车多用于厂区内部短距通勤、小型矿区物料转运、旅游景区观光线路接驳，区别于干线铁路的大型机车，其整体轮廓紧凑，适配轨距较窄的专用轨道，转弯半径小，能在空间受限的专用线路场景下灵活通行。从结构设计来看，整车分为前部动力舱与后部载员舱两个核心区段，动力舱顶部设置蒸汽排放管路接口，舱体侧面预留检修舱门，方便日常对锅炉、传动连杆机构进行维护操作，舱前设置排障器与连接挂钩，可适配小型拖挂车厢的连挂需求。载员舱采用圆弧顶整体包覆结构，侧面等距排布多扇观景车窗，舱体中部设置双开式乘客门，车门下方对应轨道站台高度设计踏步结构，无需额外加高站台即可完成人员上下。设计过程中优先考虑窄轨线路的限界要求，整车宽度控制在窄轨线路建筑限界允许范围内，车底走行部的轮对轴距匹配小半径曲线通过需求，转向结构预留足够活动间隙，避免过弯时出现轮缘卡轨问题。车身外壳采用分块式钣金拼接结构，各舱段之间通过螺栓连接固定，既方便生产阶段的分模块组装，也便于后期运维时的局部部件更换。动力舱与载员舱的衔接处做了密封过渡处理，减少运行过程中动力舱的热量、烟气向载员舱扩散。车底走行部除轮对结构外，还预留了制动机构的安装位置，可适配手动机械制动或简易空气制动组件，满足短距运输的制动安全需求。这类小型蒸汽轨道车不需要复杂的配套供电设施，依靠燃煤或生物质燃料即可提供动力，适合在不具备电气化条件的专用线路场景使用，其复古的外观造型也适配文旅场景的观光需求，在做三维结构设计时，既要还原蒸汽机车的经典外观特征，也要兼顾实际运行中的结构合理性，比如蒸汽管路的走向要避开人员操作区域，车窗的高度要匹配乘坐人员的观景视线，车门的开启角度要满足人员快速通行的需求，车钩的高度要和同线路运行的其他拖挂车厢保持一致，确保连挂作业顺畅。
