立式燃油水分分离过滤容器结构设计

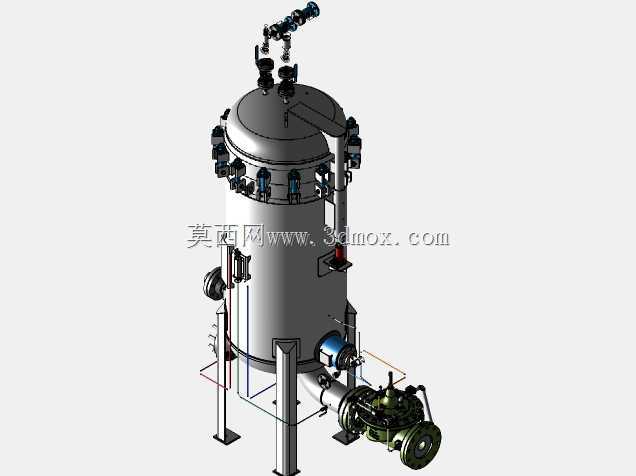

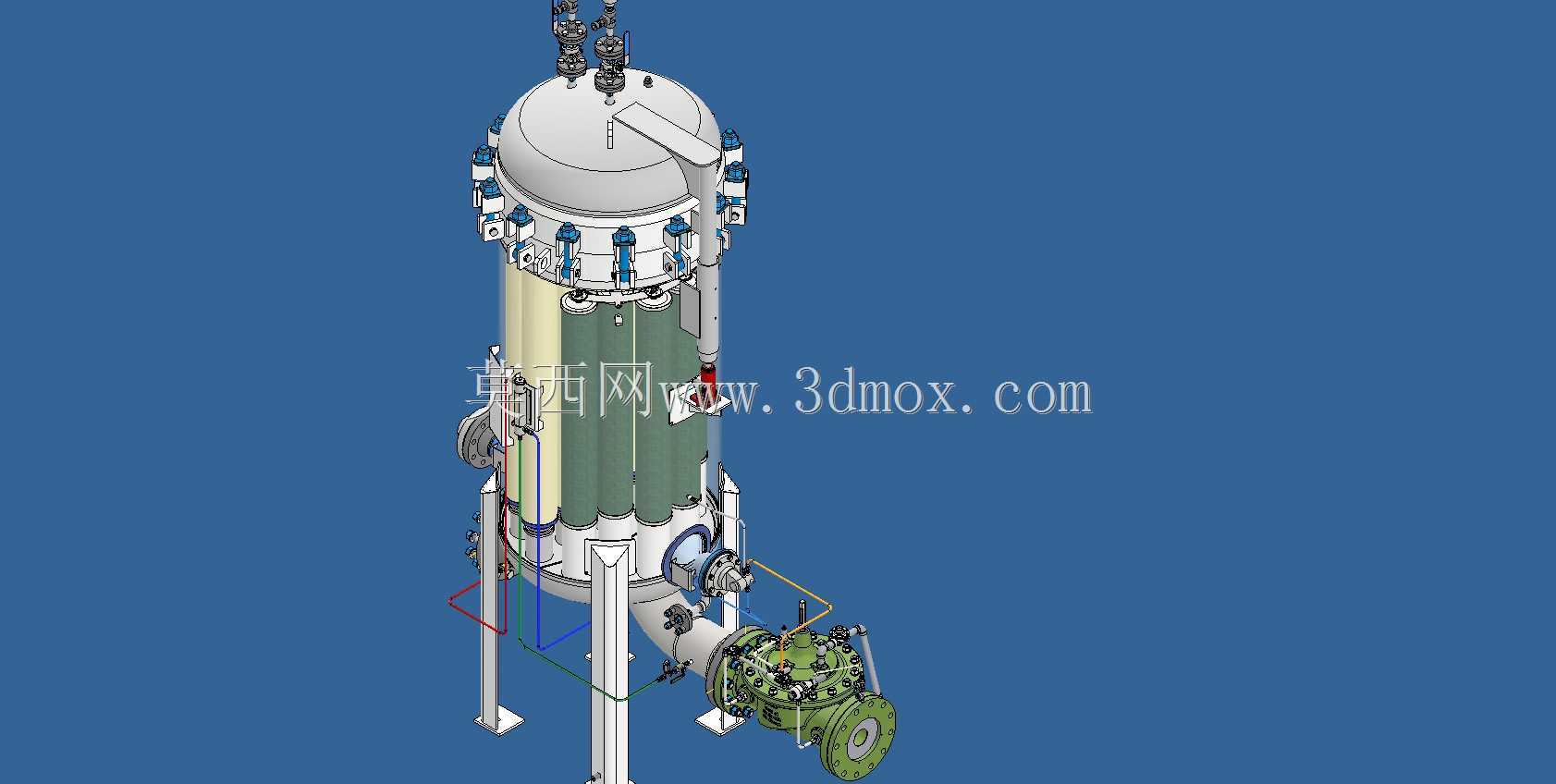

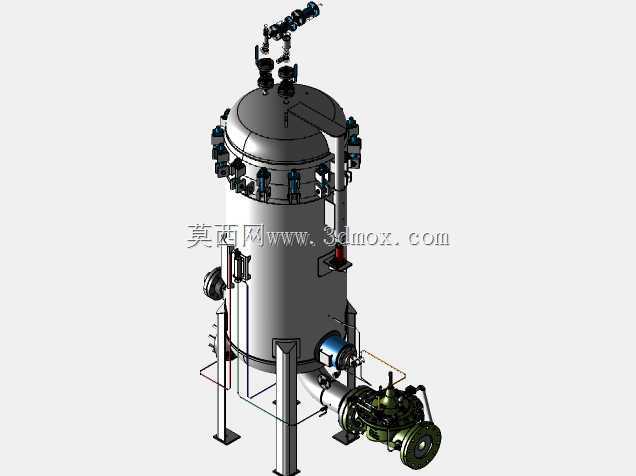

该立式过滤容器主要应用于燃油输送、储运及加注环节的末端净化场景，在航空燃油补给、船舶燃油预处理、工业燃油锅炉供油等工况中承担核心净化职能，可有效截留燃油中混杂的固体杂质、分离悬浮游离水分，避免下游喷油嘴结焦堵塞、精密偶件磨损、燃烧效率下降等实际工程问题。设备整体采用立式支腿支撑结构，罐体主体为圆柱形承压壳体，上下配置标准椭圆封头，上封头区域集成多组快开式压盖结构，用于内部过滤滤芯的快速更换与检修，无需整体拆卸封头即可完成滤元维护，大幅缩短现场停机维护时长。罐体下部设置油水分离腔与排污接口，侧部配置进油、出油、排气、压差检测等多组工艺接管，接管方位充分考虑现场管线排布的操作空间，避免管路干涉。设计阶段首先依据处理流量确定罐体通径，匹配额定流量下的过滤面积需求，内部多组柱状滤芯呈圆周排布，充分利用罐体内部空间，在有限占地条件下最大化过滤通流能力；支腿结构按照满液载荷、风载及现场安装固定要求设计，底部预留地脚螺栓安装孔位，安装时需保证罐体垂直度偏差不超过千分之一，避免内部滤元偏流影响分离效果。罐体侧面配套的附属阀组集成了压差取样、排污泄压功能，可实时监测滤芯堵塞状态，当进出口压差达到设定阈值时即可安排滤元更换；下部连接的控制阀组可实现自动排污排水，无需人工频繁操作。建模过程中对所有法兰密封面、接管焊接位置、快开压盖的密封结构均做了细节还原，可直接用于工程出图、装配干涉校验及现场安装指导，结构细节充分考虑了加工制造的工艺可行性，所有焊缝位置均预留足够的焊接操作空间，快开结构的锁紧件采用标准化零部件，降低后期备件采购成本。
