立体浮雕款大众汽车标识造型结构

这款立体车标结构的建模核心，是把平面化的品牌视觉符号转化为具备真实厚度、可落地加工的实体构件，整个建模过程优先匹配外饰件的装配逻辑，而非单纯复刻平面图案。从实际装车场景来看，这类构件常布置在前进气格栅中部、尾门钣金凹陷位或者轮毂中心盖区域，不同安装位对厚度和背面结构的要求差异很大：装在格栅位置时，需要预留卡接支脚与格栅预留孔对位，边缘要做0.3毫米左右的导角避免剐蹭行人；装在尾门时则多采用背胶贴合，背面要做整面平面度控制，保证胶层受压均匀不会出现翘边。

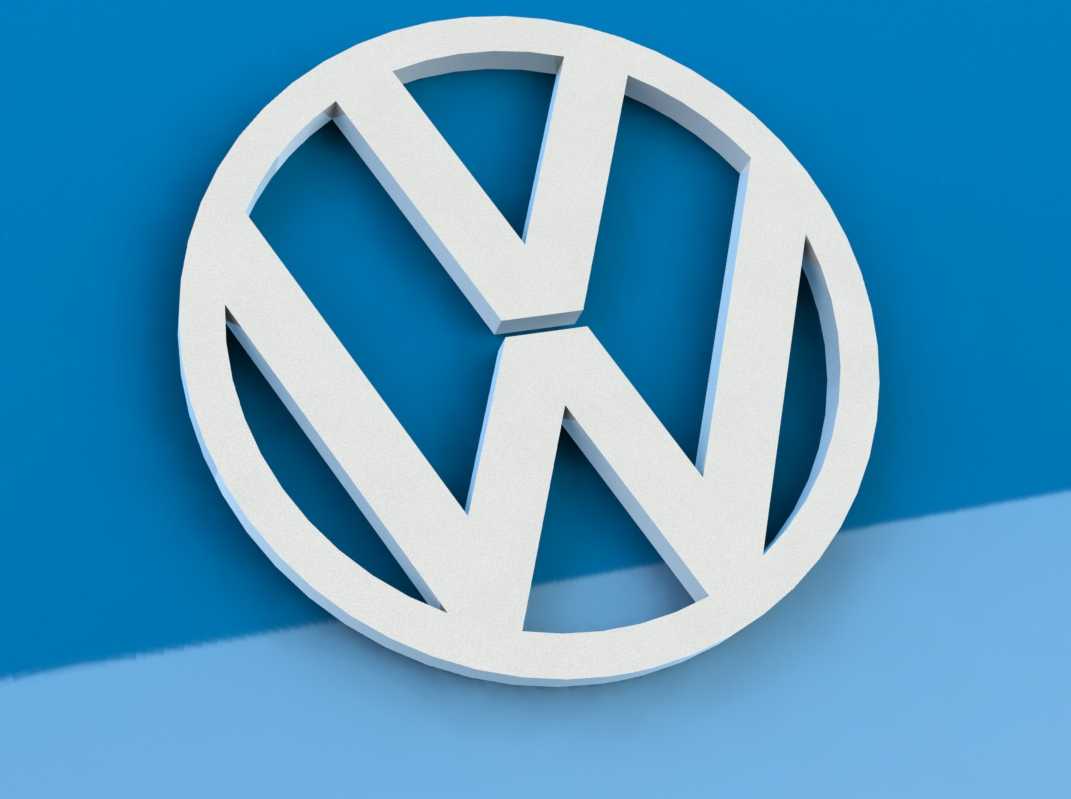

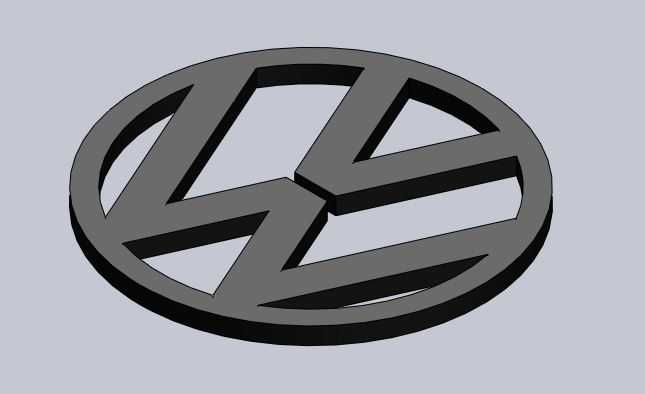

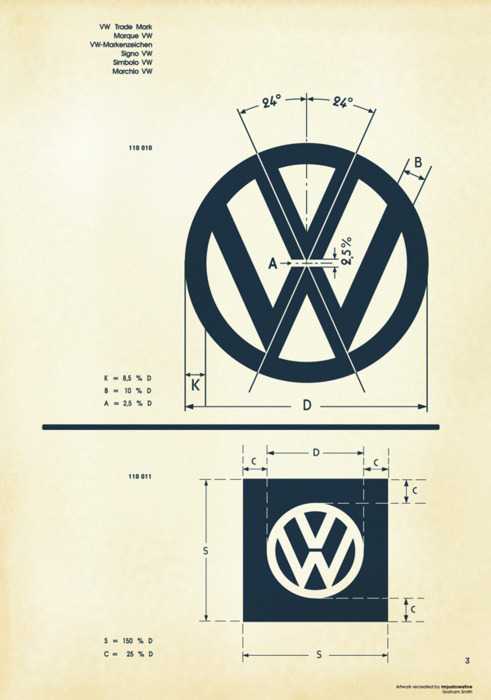

建模时最先锁定的是外圆环的轮廓边界，圆环的宽度比例直接决定视觉上的稳重感，过窄会显得单薄，过宽又会挤占内部VW字符的展示空间。内部的V和W字符并非简单拉伸成型，两个字符的交接位置做了错位叠层处理，上层字符的下沿压合在下层字符的上沿，形成自然的层级落差，光线照射时会产生分明的明暗交界线，比平面印刷标识更有质感。字符与外圆环的衔接处没有做生硬的直角拼接，而是留了均匀的间隙，这个间隙一方面是注塑加工时的流道避让空间，另一方面也能避免后期积灰难以清理。

厚度方向的设计参考了常规外饰标牌的通用尺寸，整体厚度控制在5毫米上下，既不会因为过薄导致边缘锋利，也不会因为过厚突出车身太多影响风阻。背面除了安装位的结构，其余区域做了均匀的减薄处理，在不影响正面刚性的前提下降低整体重量，减少行车过程中因为震动导致的脱落风险。边缘位置做了一圈细微的拔模斜度，方便后续如果采用注塑工艺加工时顺利脱模，斜度控制在1.5度，肉眼几乎察觉不到，不会破坏正面的视觉完整性。

从结构验证的角度，建模完成后需要重点检查字符交接处的壁厚是否均匀，避免出现壁厚差过大导致注塑时产生缩痕。外圆环的整圈刚性也需要校核，按压时不能出现明显形变，否则装车后温度变化产生热胀冷缩，容易出现异响。如果用于改装场景，还可以在背面预留螺孔位，适配不同的安装底座，不用重新修改正面的标识造型。整个造型的所有曲面都做了连续过渡，没有尖锐的凸起，符合汽车外饰件的安全规范，同时对称度控制在0.1毫米以内，保证装车后视觉上不会出现偏移错位的问题。
