PCB安装显示支架结构设计

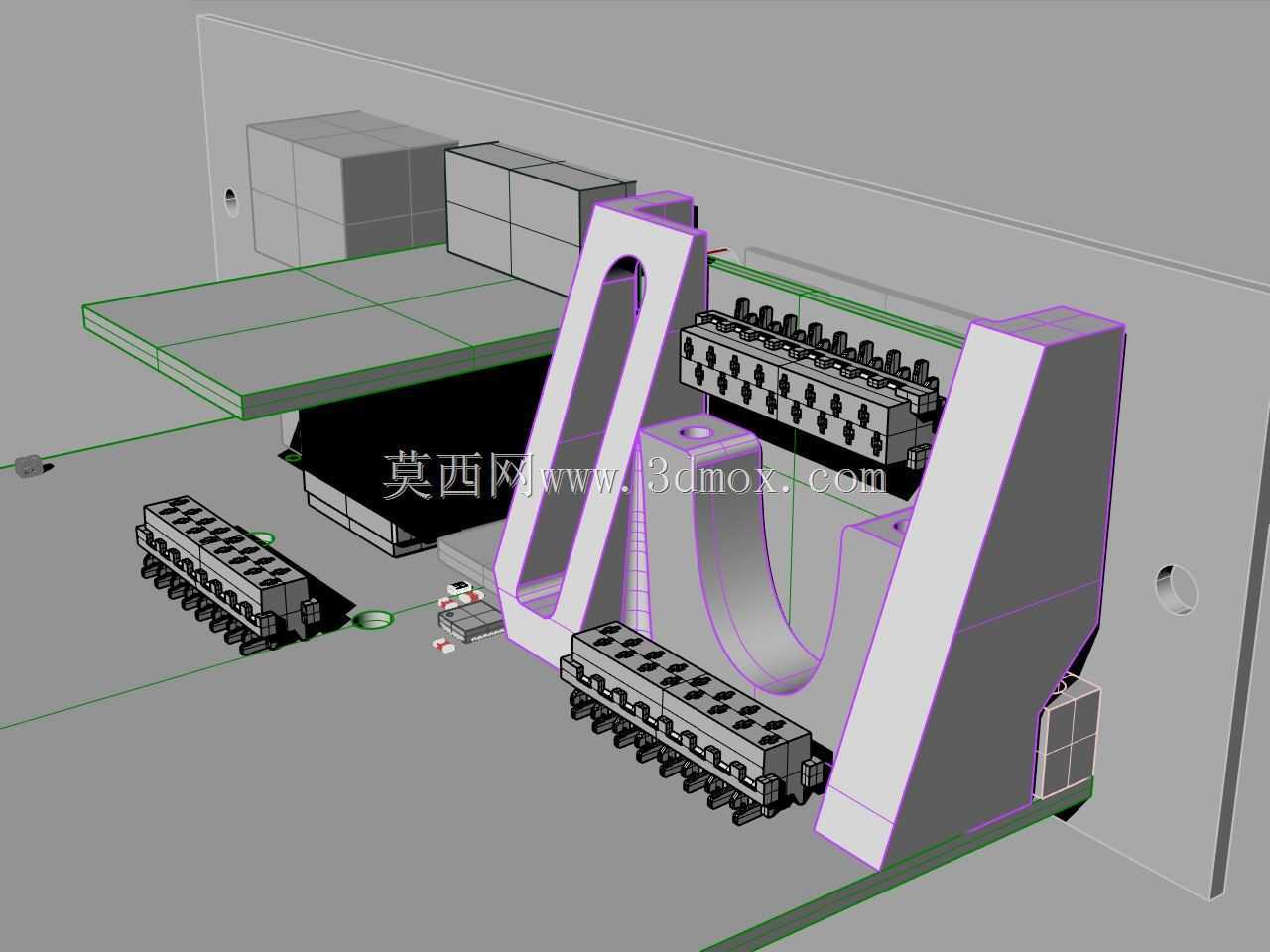

该支架主要应用于带显示窗口的电子设备内部，承担PCB板的承载、定位与防护功能，常见于工业控制终端、嵌入式检测设备、小型人机交互单元的装夹环节，解决PCB板在设备腔体内部悬空易受振动移位、接线端受力松脱的问题。从结构设计来看，主体采用双侧立板加弧形承托的组合构型，两侧立板设置有定位安装孔位，可直接与设备腔体的内壁凸台通过紧固件锁附，安装边界贴合常规工业设备前后面板的间距要求，无需额外增设转接垫块即可完成装配。前面板预留的窗口尺寸匹配常规小型显示模组的外轮廓公差，窗口边缘做了让位倒角，避免显示面板装配时出现边缘刮蹭、压伤偏光片的问题。支架中部的弧形承托结构并非装饰构型，而是针对PCB板上排布的多组接线端子做的让位设计，既可以承托PCB板的中部区域避免长板受力下弯，又能给端子接线预留足够的操作空间，方便生产环节的线束插接与后期维护拆换。两侧立板的内侧设置有导向滑槽，PCB板可沿滑槽滑入到位，滑槽末端设有限位挡边，滑入到位后PCB板的定位孔刚好与支架上的固定柱对齐，无需额外对位即可完成锁附，能有效提升产线装配效率。支架底部预留有走线缺口，PCB板下方的连接线可从缺口处规整引出，避免线束挤压在PCB板与支架底板之间造成绝缘层磨损。整体结构做了等强度优化，立板上的镂空构型在保证支撑刚度的前提下降低了整体重量，同时减少了注塑或机加工环节的材料消耗，镂空区域也可作为设备内部的通风通道，辅助PCB板上发热元件的空气对流散热。安装时需注意支架与前面板的贴合面公差控制，保证窗口与显示模组的同轴度，避免出现显示区域被遮挡的问题，支架后侧的让位空间可容纳PCB板后端插接的通讯接头与电源接头，不会出现接头与设备后盖板干涉的情况。
