李恩菲尔德步枪光学瞄准镜结构设计

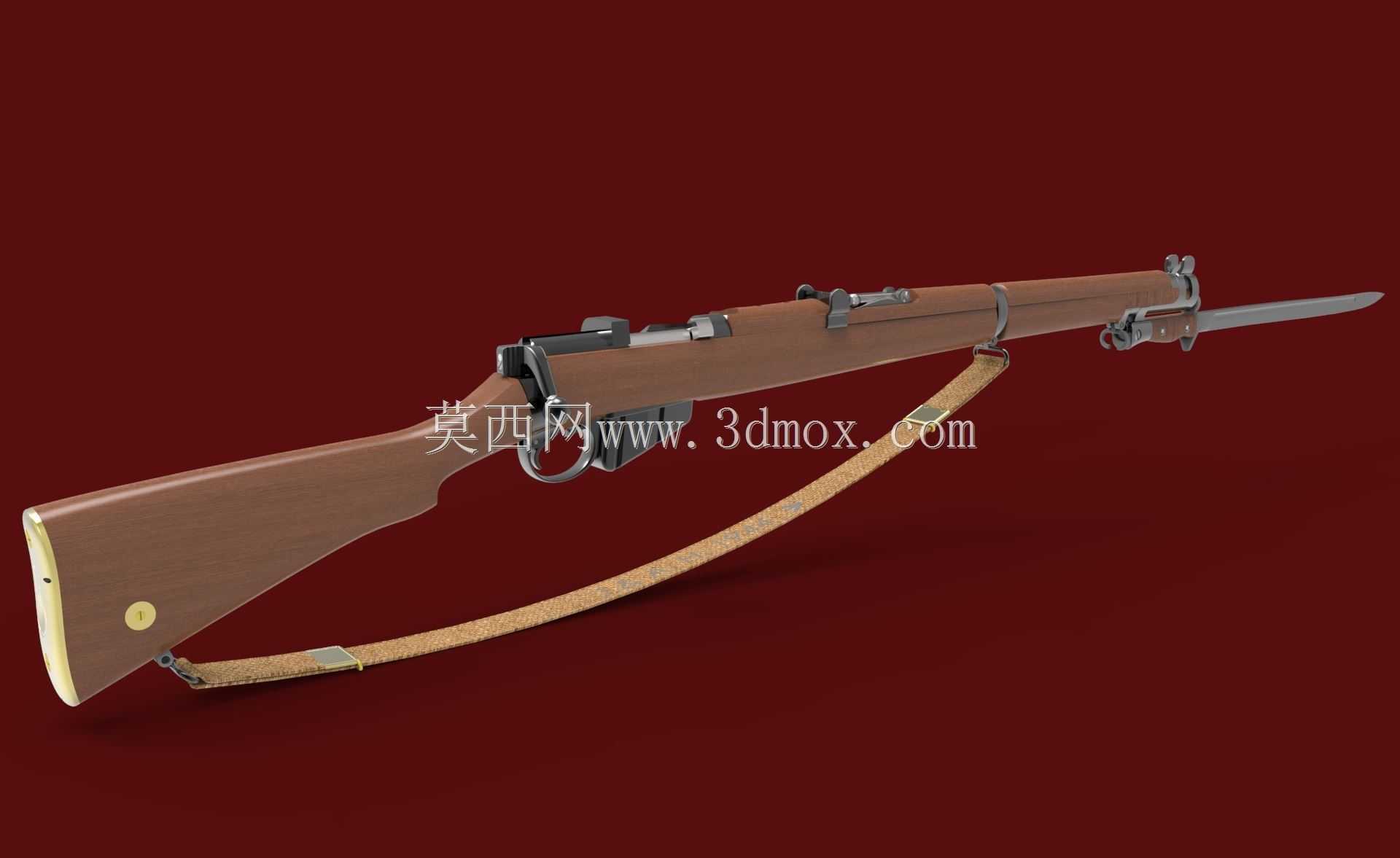

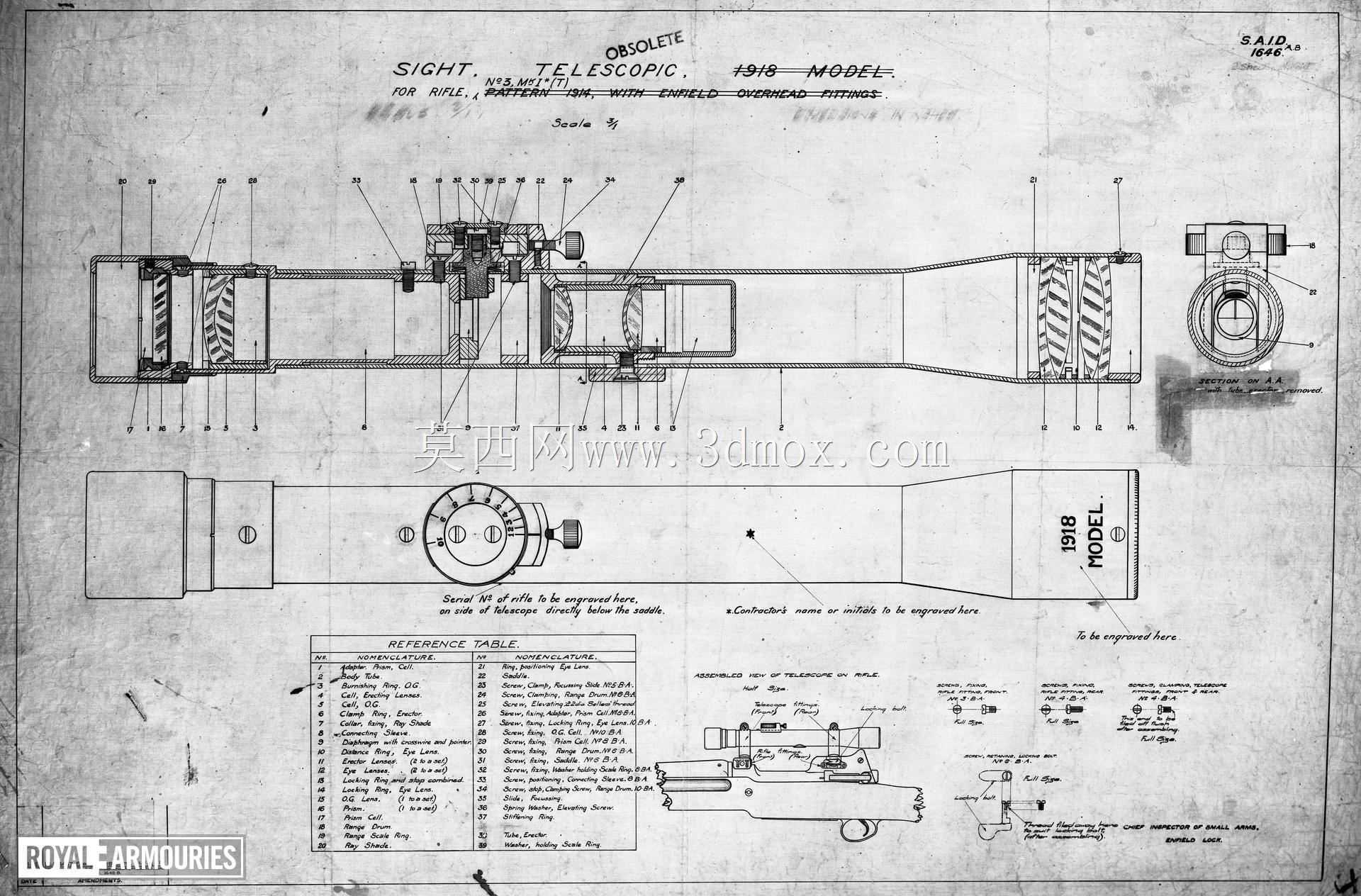

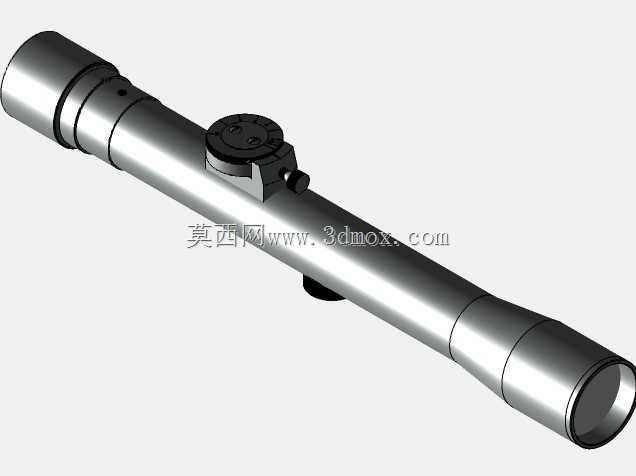

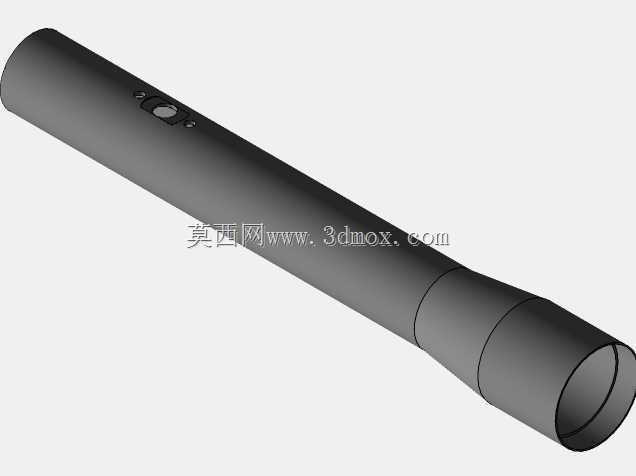

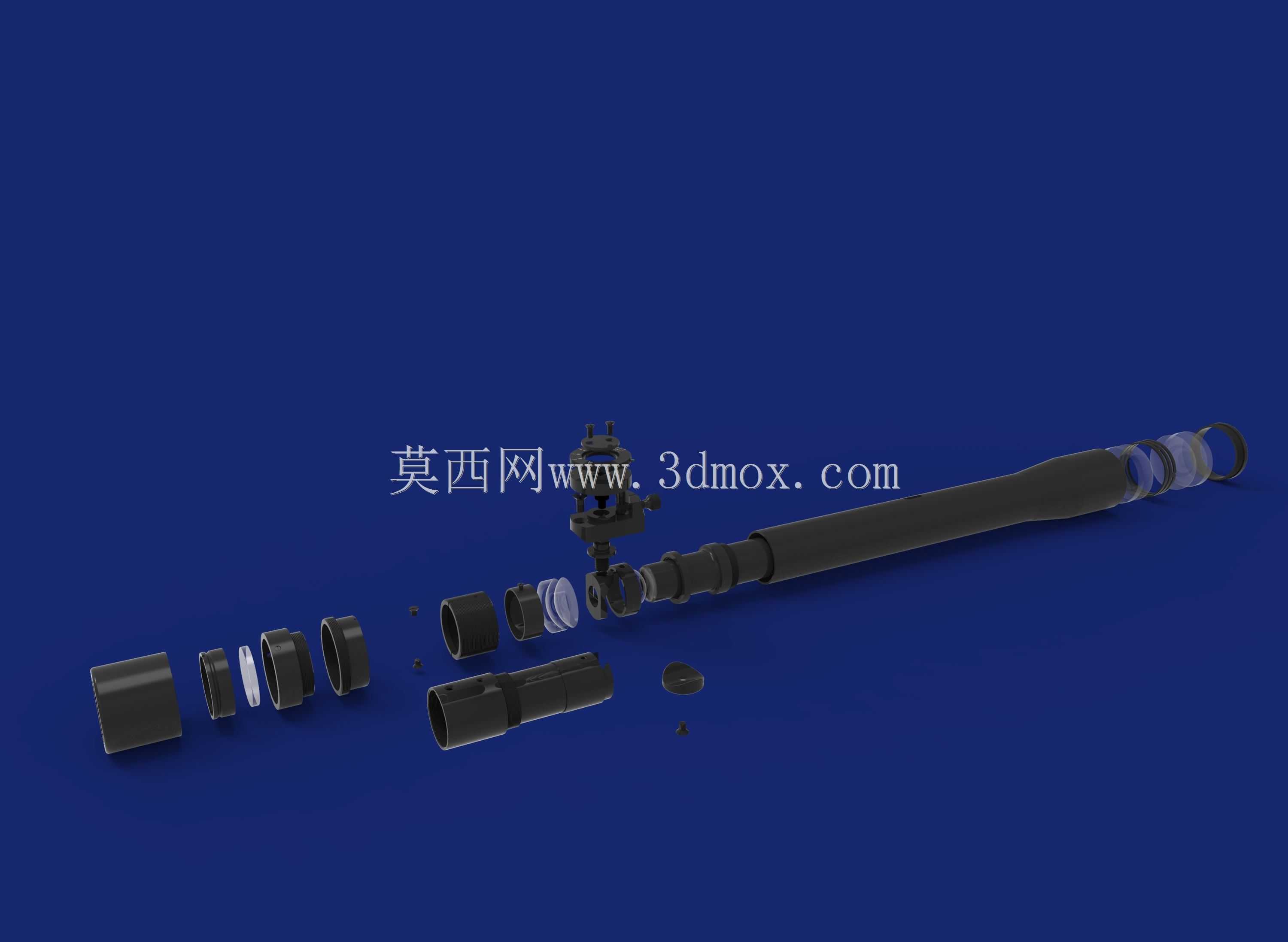

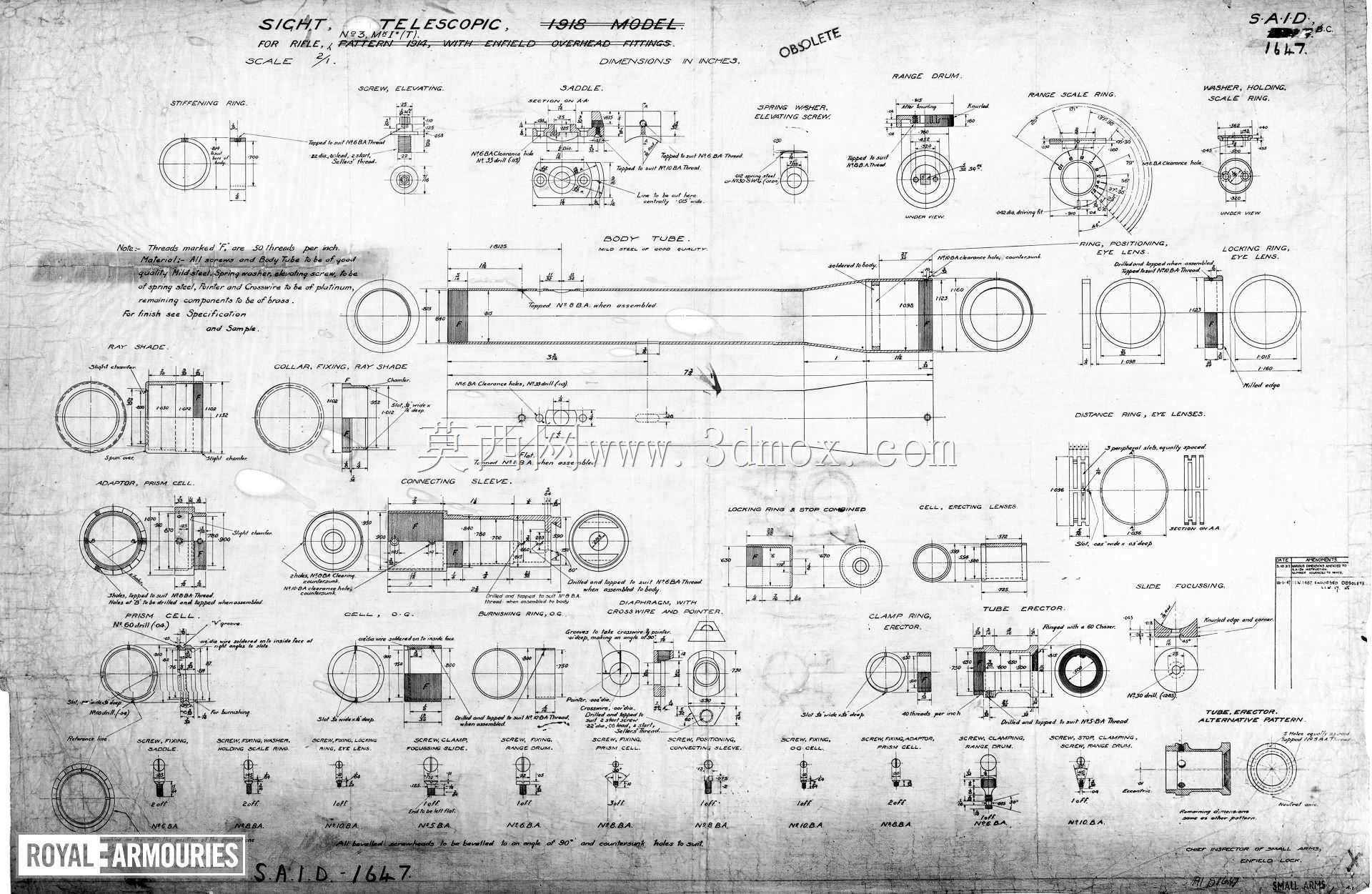

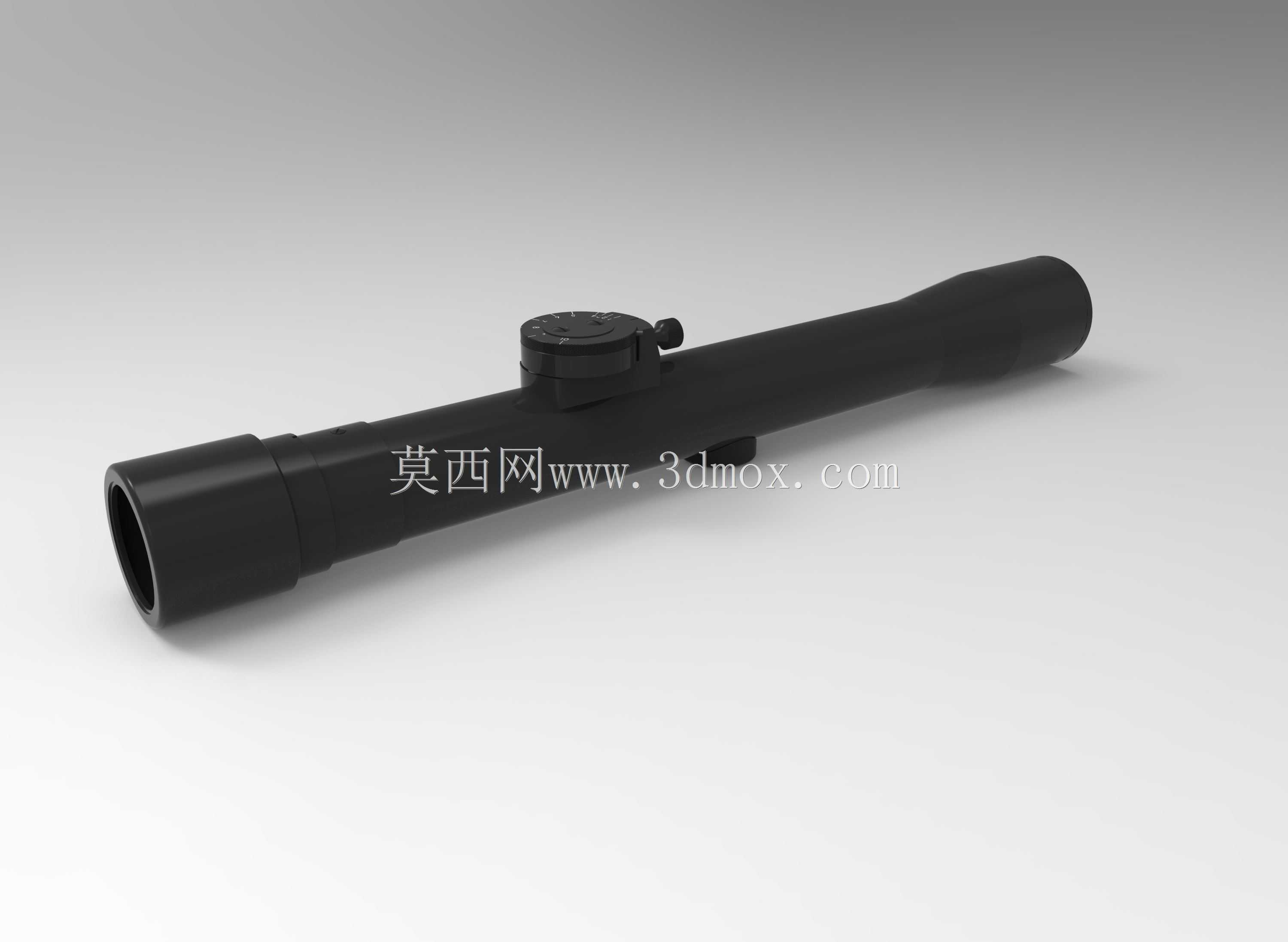

该望远式瞄准镜为栓动步枪配套的精密光学机械组件，整体采用细长管状构型，镜身主体为等径直筒结构，两端分别设置物镜与目镜安装接口，中部上方集成调节炮塔与弹道修正旋钮，侧方预留锁紧扳手位，用于固定分划调节机构。从结构布局来看，镜身内部需依次容纳物镜组、转向透镜、分划板与目镜组，光轴沿镜筒轴线全程贯通，外部轮廓需为内部光学元件预留足够的安装与调节行程，同时控制整体外径以降低携行过程中的磕碰风险。在实际作战场景中，这类瞄具主要用于中远距离精确瞄准，射手通过目镜观察分划与目标重合度完成弹道修正，调节炮塔负责高低与方向量的微调，旋钮表面的防滑齿与档位结构可保证戴手套操作时仍有清晰的触觉反馈。设计过程中需优先保证镜筒的同轴度与刚性，管壁厚度需兼顾轻量化与抗冲击要求，避免枪械后坐力造成镜身形变或光轴偏移。安装边界方面，镜身底部需匹配对应步枪的镜座接口，安装基面的平面度与定位销孔位置直接决定瞄准基线的重复装夹精度，镜身外径、炮塔突出高度与长度方向尺寸需提前与枪身、护木及拉机柄行程做干涉校核，确保栓动操作过程中不会与瞄具发生碰撞。表面处理采用哑光黑色工艺，既减少野外环境下的反光暴露，也能提升金属件的耐磨与抗腐蚀能力。建模阶段需拆分镜管、调节钮、端盖、锁紧件等独立零件，明确各配合面的公差与装配顺序，尤其要关注透镜座与镜筒内壁的配合间隙、调节螺杆的行程范围以及密封结构的布置，保证整机在温湿度变化与后坐冲击下仍能维持分划稳定。这类瞄具的结构设计核心在于光学通路、机械调节与枪械安装三者的空间平衡，任何一处尺寸偏差都可能直接影响瞄准精度与使用可靠性。
