3D打印测试用蓝色安装固定支架结构

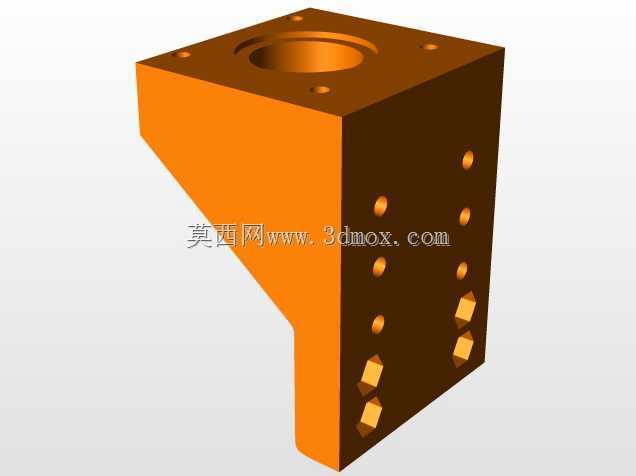

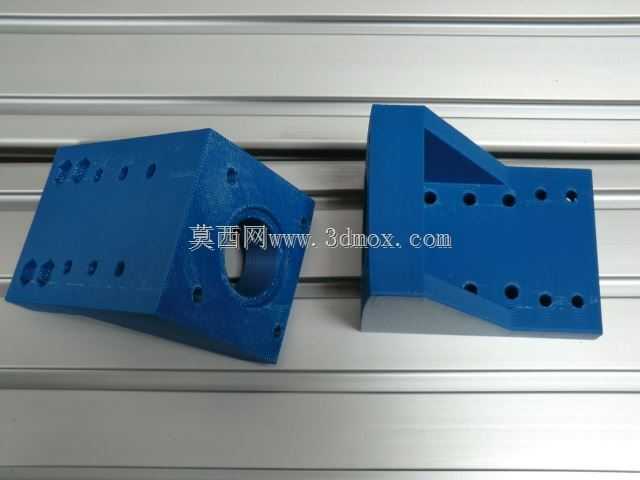

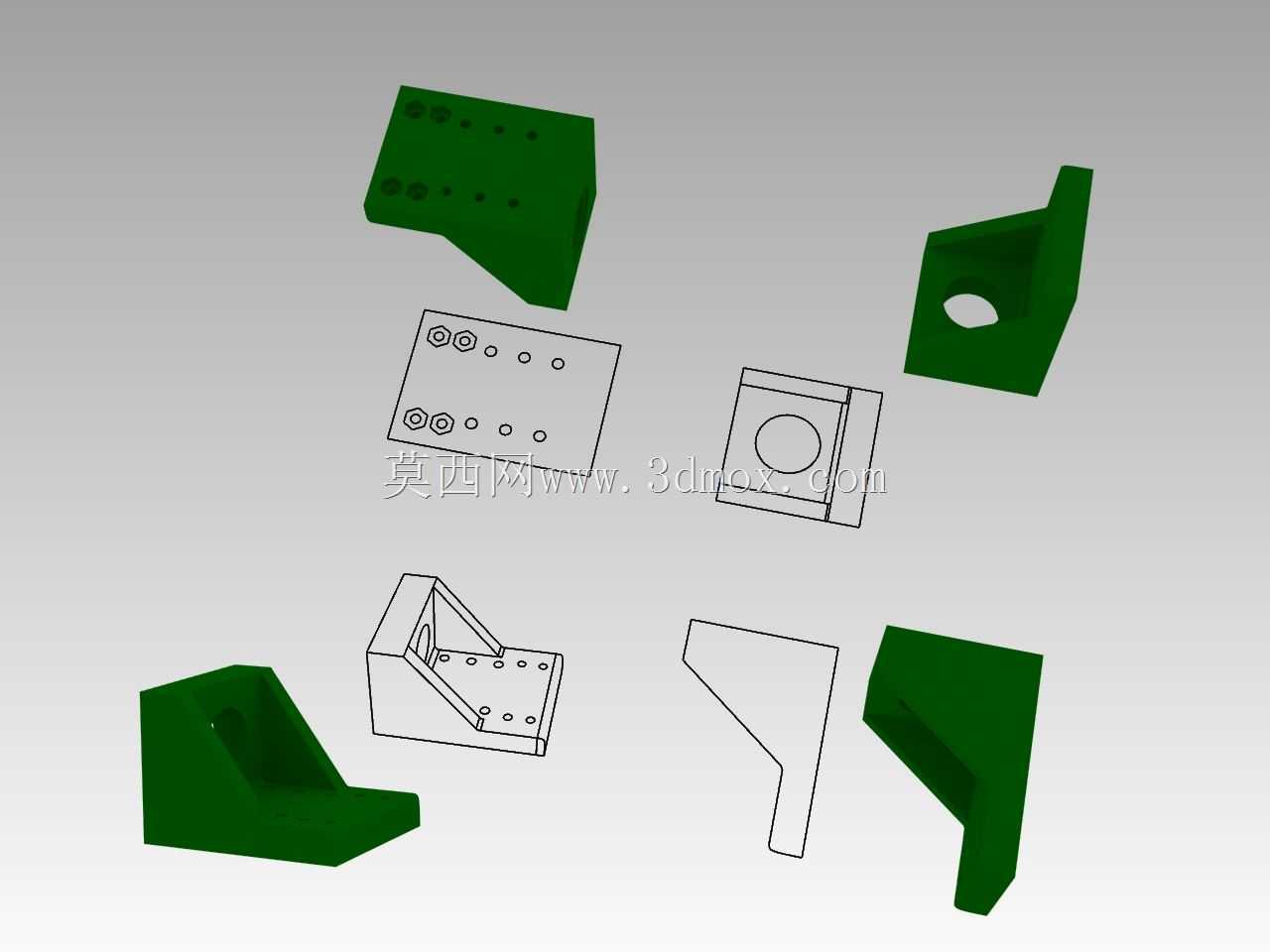

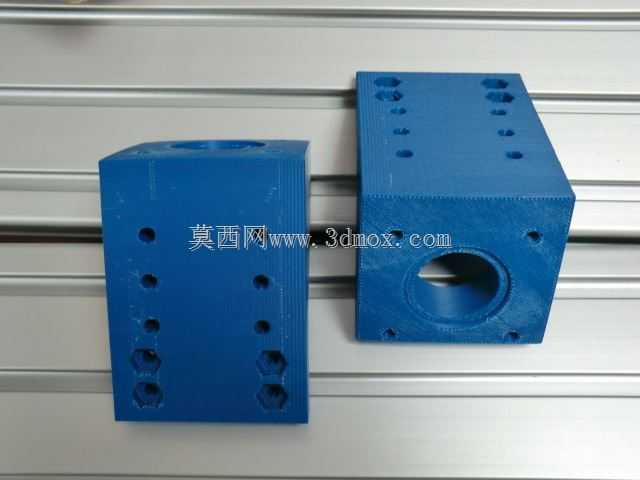

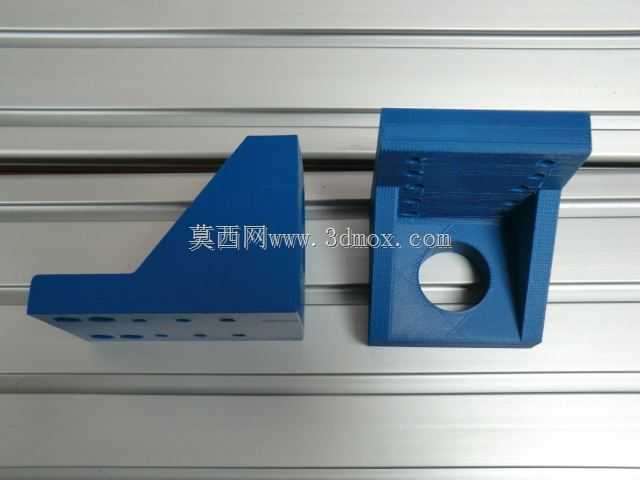

这款支架是面向3D打印工艺验证环节设计的专用支撑构件，日常主要用于桌面级FDM设备的打印精度校验、材料成型性能测试场景，也可作为小型功能模组的临时安装支座使用，在创客空间、产品研发打样车间的日常测试环节中，能够为测试件提供稳定的装夹基准，避免测试过程中构件移位导致的测试数据偏差。从结构设计逻辑来看，支架采用分体对称布局，两个构件可配对使用也可单独作为独立支撑件装配，主体采用斜向加强筋结构来提升整体抗扭刚度，在不额外增加构件壁厚的前提下，有效降低打印过程中的材料消耗，同时减少大面打印时的翘曲变形风险。构件的安装面分布有等间距排布的安装孔位，孔位间距匹配通用铝型材的槽口标准，可直接通过T型螺栓固定在工业铝型材搭建的测试平台上，不需要额外加工转接板，大幅缩短测试前的装夹准备时间。带圆孔的一侧构件预留了大直径轴承安装位，可直接穿装标准规格的直线轴承或导向轴，用于测试运动模组的同轴度、滑动顺畅度；另一侧带三角加强筋的构件，平面度公差控制在0.1mm以内，可作为小型传感器、电路板的安装基准面，满足测试过程中对安装平面精度的要求。设计过程中充分考虑了3D打印的工艺特性，所有安装孔均预留了0.2mm的打印余量，打印完成后仅需简单的铰孔处理即可达到装配精度要求，所有棱角位置均做了R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题。构件的安装边界经过适配优化，底部贴合面宽度匹配20系列铝型材的安装面宽度，整体高度控制在100mm以内，不会占用过多的测试平台空间，两个配对构件组合使用时，可支撑跨度不超过150mm的测试模组，单独使用时可作为侧装固定座承载不超过5kg的轻型功能部件。在实际打印测试场景中，这款支架还可作为打印参数验证件，通过不同位置的孔位成型质量、斜面打印精度、加强筋的层间结合强度，直观判断当前打印参数下的温度、速度、层厚设置是否合理，相比标准测试方块，更贴近实际功能件的结构特征，测试结果更具参考价值。构件的壁厚设置为4mm，既能够满足日常装夹的强度要求，也不会因为壁厚过大导致打印时间过长，单次打印两个构件的总耗时控制在2小时以内，适合快速迭代验证场景使用。
