创意卡通造型LED透镜保护灯罩结构

这类带创意卡通造型的透镜保护罩，主要适配小功率贴片式LED灯珠的运输与临时防护场景，在LED光源模组的周转、分装环节，能避免透镜表面被硬物刮花、沾染灰尘，同时也可作为个性化装饰灯罩用于桌面小夜灯、车载氛围灯这类对外观趣味性有要求的照明产品上。从结构设计来看，罩体采用卡扣式与灯座基座配合，基座部分设置了定位止口与侧方固定孔，安装时可直接卡入对应尺寸的安装孔位，侧孔可穿入细螺丝做防脱固定，适配的安装开孔直径在20mm左右，基座整体高度控制在15mm以内，不会占用过多安装空间，适合紧凑布局的小型照明模组使用。

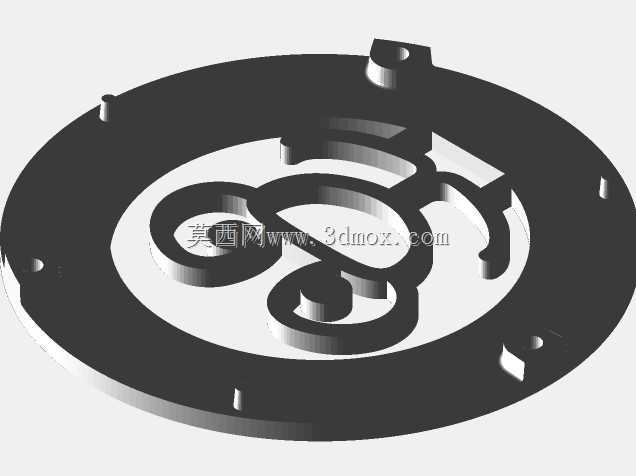

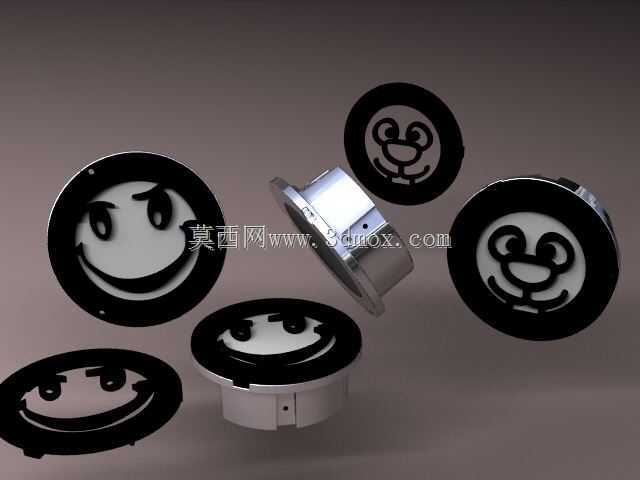

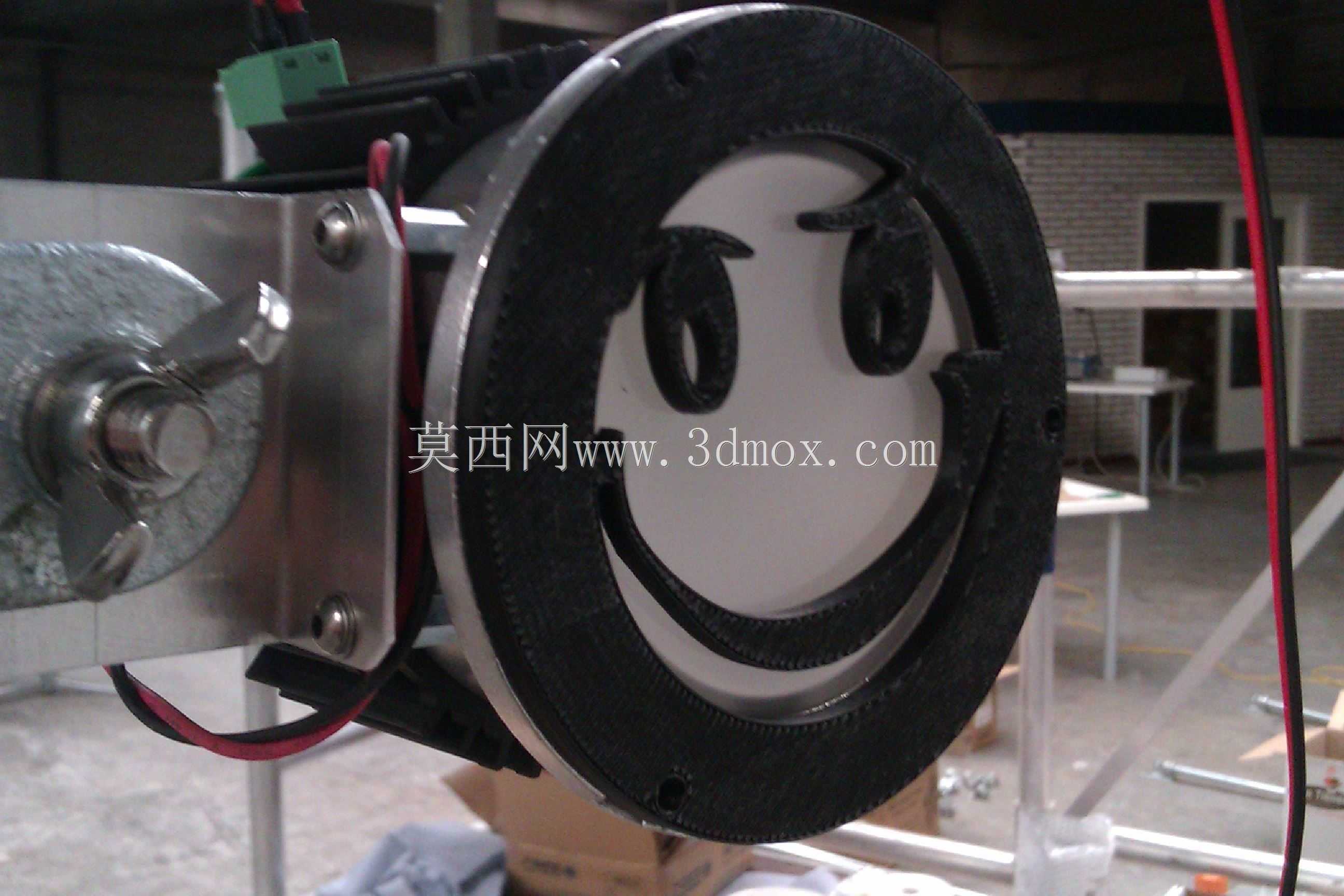

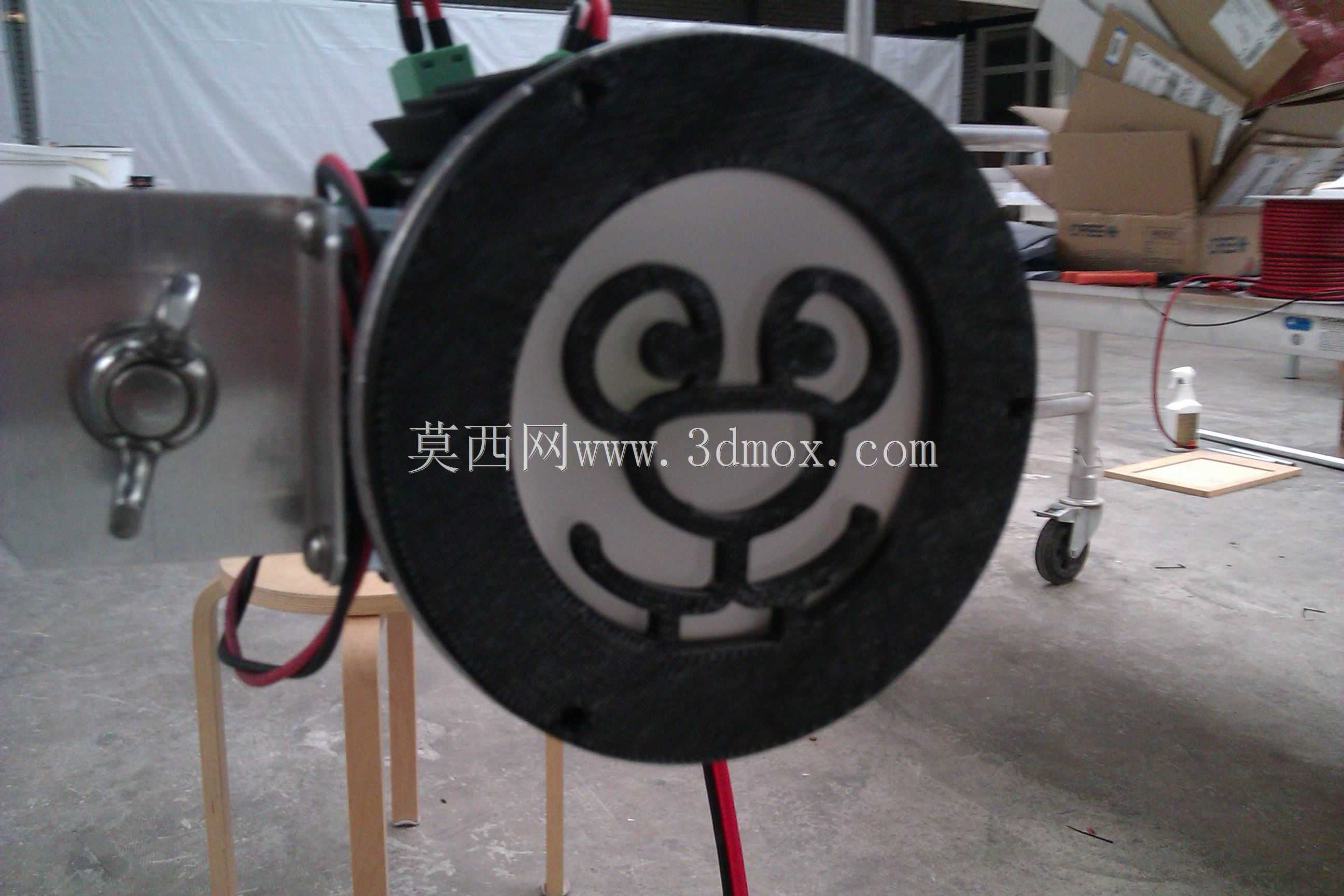

设计时首先考虑的是透镜的防护需求，罩体正面的镂空造型在保证透光率的同时，通过不同的镂空轮廓形成笑脸、兔子脸等趣味图案，光线透过镂空区域投射出来就能形成对应的光影效果，不需要额外增加柔光片结构。罩体边缘做了0.3mm的圆角处理，避免安装时划伤操作人员手部，也能减少应力集中导致的罩体开裂问题。基座与卡通面罩部分采用分体卡合结构，面罩可以单独拆卸更换，用户可根据喜好替换不同造型的面罩，不需要更换整个灯座组件，降低了个性化改造成本。

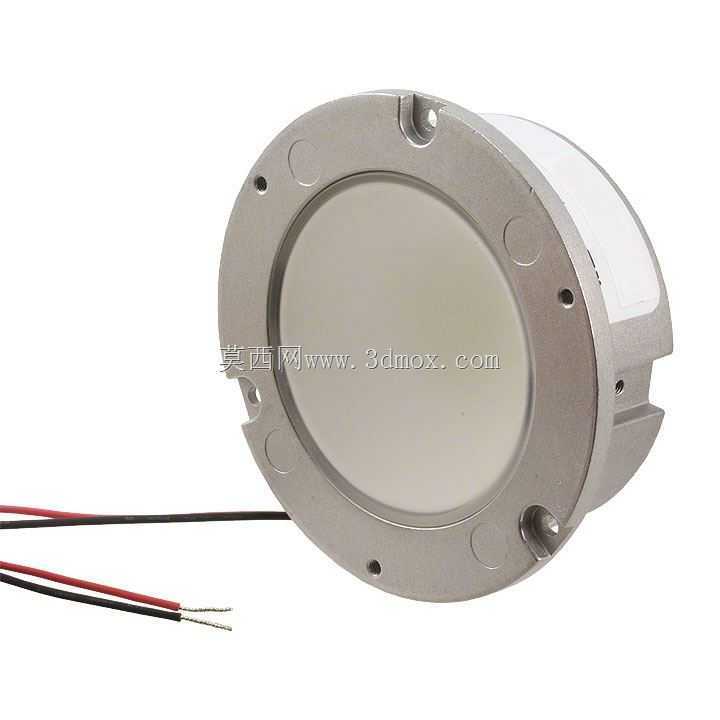

在实际应用中，这类保护罩除了运输防护用途，直接安装在成品LED灯上时，还能起到一定的防眩光作用，镂空区域的边缘会对直射光线做部分遮挡，减少光线直接射入人眼造成的刺眼感。针对Cree LMH020系列这类小尺寸LED灯珠，罩体内腔预留了足够的散热间隙，不会因为罩体贴合灯珠导致热量积聚影响灯珠使用寿命，内腔与灯珠表面的间隙控制在2mm左右，既保证了防护效果，也不会影响光线的投射角度。罩体壁厚均匀设置为1mm，采用注塑成型工艺即可批量生产，成型后不易出现缩痕、翘曲等变形问题，装配时的卡扣配合公差控制在0.1mm以内，装配后不会出现松动晃荡的情况，即使在车载这类有持续振动的使用场景下，也不会出现面罩脱落的问题。
