可3D打印的复古圆框眼镜耳座结构

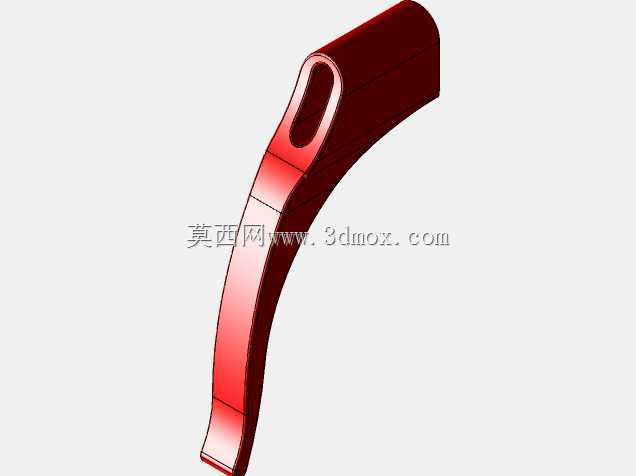

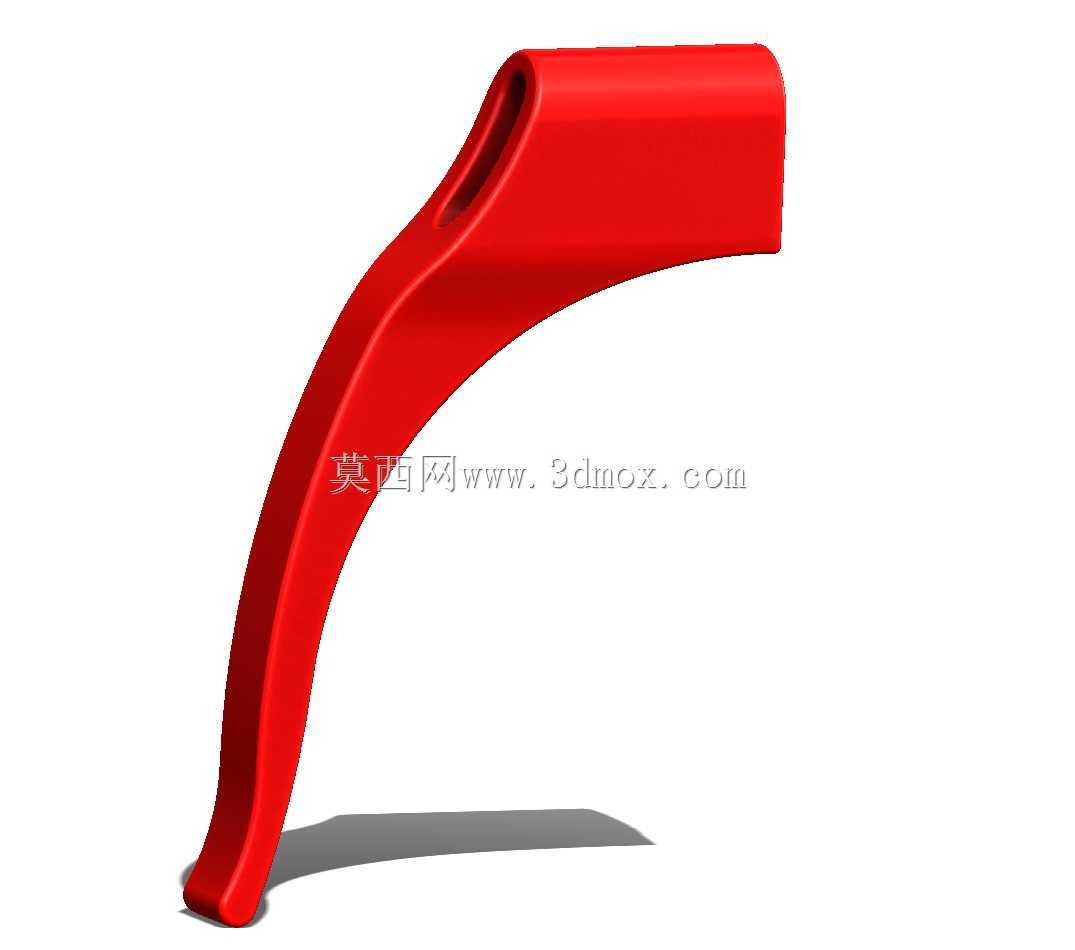

日常佩戴的眼镜在使用过程中，镜腿与镜框连接的耳座部位属于高频受力易损位置，很多老式圆框眼镜的耳座一旦断裂，很难找到适配的替换配件，直接丢弃整副眼镜会造成不必要的浪费，而3D打印技术的普及，让小批量定制化的配件替换成为可能，这款可直接用于3D打印的眼镜耳座，就是针对这类替换需求设计的结构件。从实际使用场景来看，该耳座适配常规复古圆框眼镜的安装边界，连接端的卡槽尺寸匹配标准圆框镜架的铰接位，不需要对原有镜框做二次打磨修改，打印完成后可以直接卡入镜框的铰接槽，配合常规的眼镜小螺丝就能完成固定，镜腿部分的弧度贴合人体耳后轮廓，佩戴时不会出现局部压痕或者滑落的问题。设计过程中优先考虑了3D打印的工艺适配性，整体结构没有大角度悬空面，不需要额外添加支撑结构就能完成FDM或者光固化打印，壁厚控制在1.5mm，既保证了佩戴时的结构强度，不会因为日常摘戴的受力出现断裂，也不会因为壁厚过大导致打印时间过长、材料浪费。铰接位置的孔位预留了0.2mm的装配间隙，打印完成后不需要做额外的铰孔处理，就能直接穿入固定螺丝，转动阻尼感适中，不会出现镜腿过松滑落或者过紧无法顺畅开合的问题。镜腿尾部的弯曲角度经过多次调整，适配多数人群的耳后轮廓弧度，佩戴时镜腿的受力均匀分布在耳后与鼻梁位置，长时间佩戴也不会出现局部压痛的情况。从安装边界来看，该耳座的连接端宽度为5mm，适配市面上多数常规尺寸的复古圆框镜架，整体长度135mm，符合成人佩戴的镜腿长度标准，不需要根据脸型做额外的裁剪调整，打印完成后直接装配就能使用。结构设计上规避了直角应力集中的问题，所有转角位置都做了R0.5的圆角过渡，日常摘戴过程中反复弯折也不会在转角位置出现应力断裂，表面没有多余的装饰结构，打印完成后只需要简单打磨掉层纹就可以直接使用，也可以根据个人喜好做后期的上色或者抛光处理。对于眼镜维修场景来说，这类定制化的3D打印配件，解决了小众款式眼镜配件难找、替换成本高的问题，不需要开模就能快速制作出适配的替换件，大幅降低了老式眼镜的维修成本，也为个人定制眼镜提供了可参考的结构基础。
