皇家海军阿伦2号舰船徽章立体造型

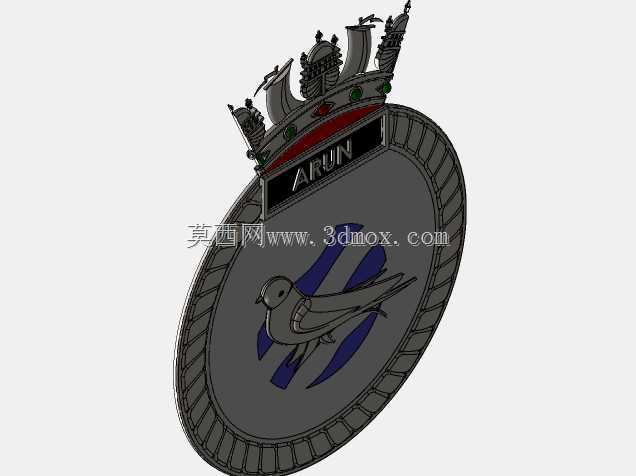

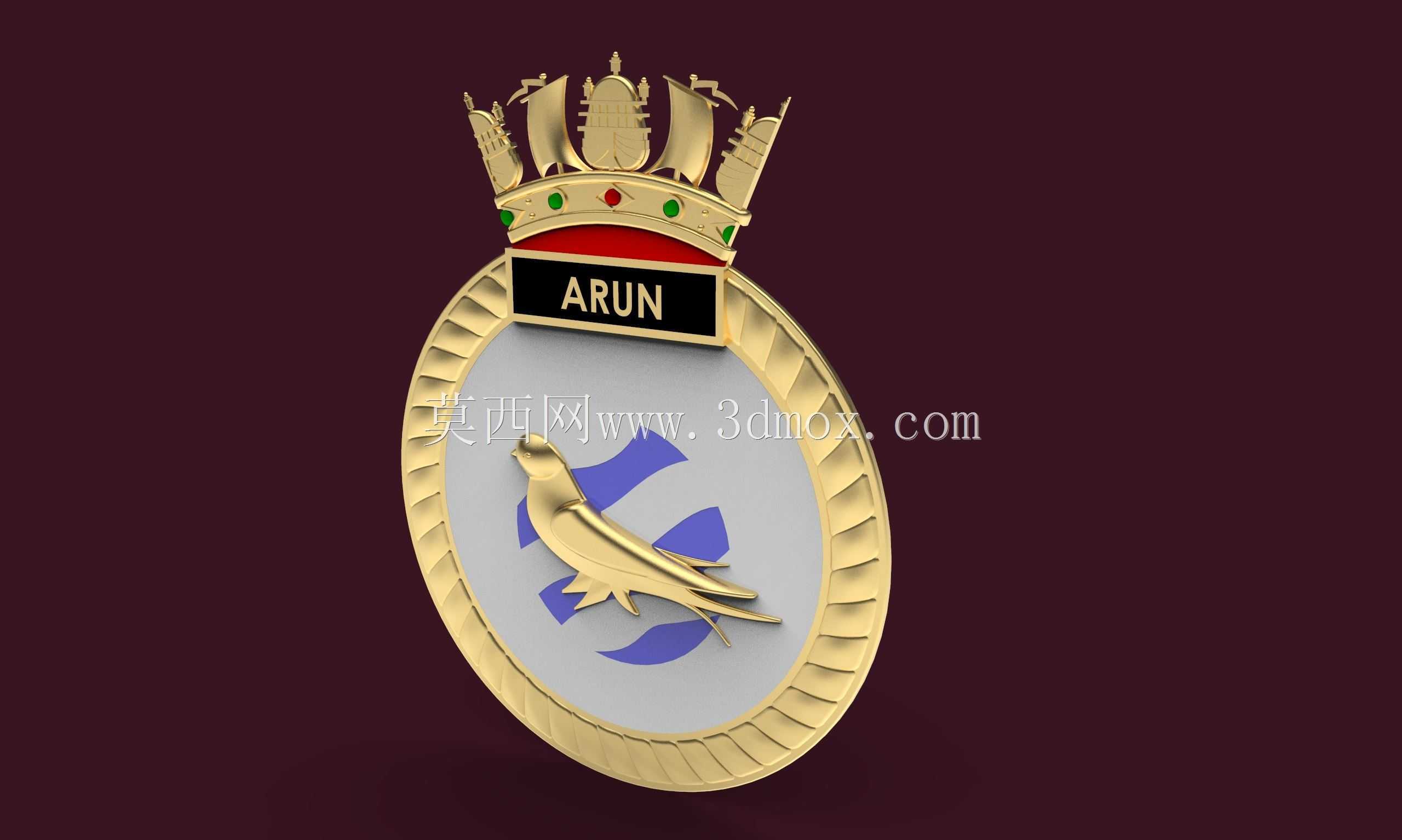

这款立体徽章的设计，最初是为适配1/48比例舰船模型的舷侧标识展示需求开发，在实际舰船文化周边制作、海事主题展馆展陈、海军主题文创产品开发场景中也能直接复用。从结构设计逻辑来看，徽章整体采用分层堆叠的建模思路，最上层的皇冠部分做了分件式细节处理，皇冠上的舰船造型、饰珠、彩色嵌件都单独做了曲面拆分，既还原了原型徽章的浮雕层次感，也能适配后续不同工艺的加工需求，不管是做3D打印的实体样件，还是做金属压铸的量产徽章，都能直接提取对应分件的曲面数据，不用再做二次结构拆分。中间的铭牌区域做了微凸的倒角处理，字母ARUN的边缘做了0.2mm的拔模斜度，避免后续加工出现边角积料或者脱模缺损的问题。主体椭圆牌的外圈做了等距分布的齿状浮雕，每一个齿的弧度都做了均匀过渡，没有出现曲面扭曲或者曲率突变的问题，牌面中心的飞燕造型与蓝色波浪纹饰，采用了嵌入式的曲面贴合设计，纹饰的凸起高度控制在0.8mm，既保证触摸时的浮雕触感，也不会因为凸起过高导致后续使用中出现磕碰掉漆的情况。从安装边界来看，徽章整体的背部预留了2mm深度的平贴安装面，不管是粘贴在舰船模型的舷侧指定位置，还是加装别针结构做成佩戴式徽章，都有足够的安装操作空间，椭圆主体的最大外径控制在60mm的等效比例尺寸，皇冠部分的最高点距离椭圆主体上沿的高度为18mm，安装时不会和周边的舰船上层建筑模型产生干涉。实际建模过程中，顶部皇冠的曲面衔接是处理的重点，最初的版本皇冠和下方椭圆牌的衔接处存在曲率断层，调整了三次G2连续的曲面参数后，才实现了两个部件衔接处的顺滑过渡，虽然顶部皇冠的局部细节在极小比例缩放时会有轻微的精度损失，但在1/48的常用舰船模型比例下，所有细节都能清晰呈现，完全满足模型展示的精度要求。徽标的金属质感部分做了分区域的材质区分，皇冠、外圈、飞燕采用亮面金属材质参数，牌面基底做了哑光磨砂的材质处理，彩色嵌件、铭牌、波浪纹饰分别对应不同的材质属性，渲染时不用再单独拆分材质ID，能直接导出用于效果图制作。
