机架销轮往复驱动机构结构设计

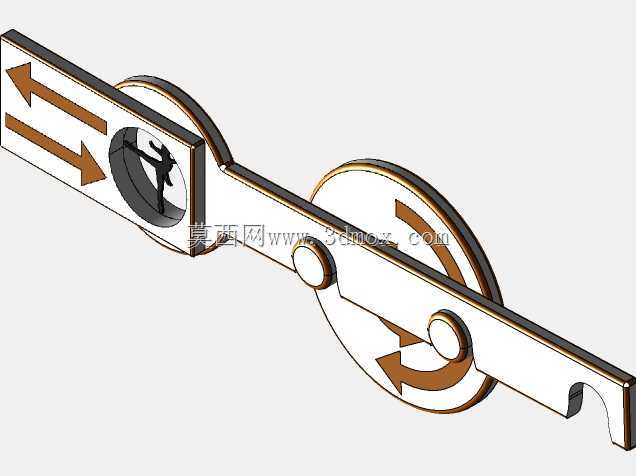

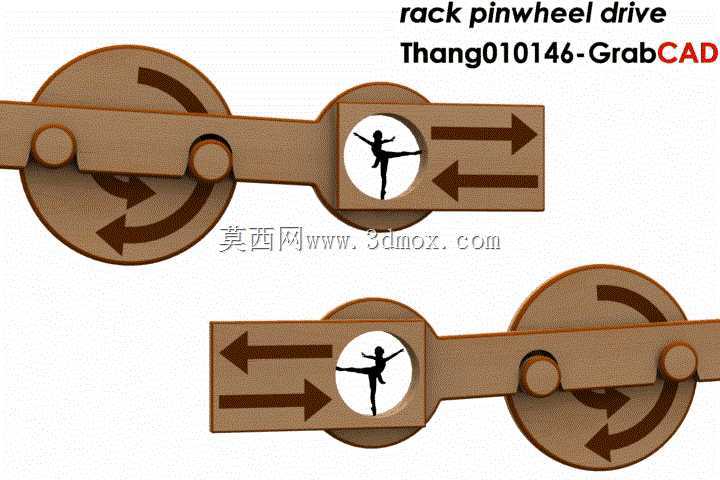

该销轮驱动机构属于往复式间歇传动构件，核心应用场景集中在轻工自动化送料、小型工位切换装置、教学演示教具以及创意机械展品领域，可实现直线往复运动与定轴回转运动的精准转换，无需额外配置电控换向元件即可完成周期性的双向直线输出。从功能特性来看，机构依靠销轮上的圆柱销与机架导槽的配合实现运动换向，当销轮做连续回转运动时，圆柱销依次嵌入长条状机架的两侧驱动槽内，带动机架沿水平方向做等行程往复移动，换向过程无刚性冲击，传动噪音低，适合对运行平稳性有一定要求的低速传动场景。设计思路上采用对称式结构布局，销轮的回转中心与机架的运动中心线处于同一水平面，两侧驱动销的相位差为180度，保证换向时机架的受力始终沿运动轴线方向，避免出现侧向倾覆力矩；机架中部开设的镂空窗口既可以降低整体构件重量，也可作为工位标识安装位或物料承载区，适配不同场景的安装需求。外形尺寸方面，销轮的分度圆直径决定了机架的单方向行程长度，安装时需保证两侧销轮的同轴度误差控制在0.1mm以内，机架导槽与销轮外圆的配合间隙取0.05-0.1mm，既避免运动卡滞，也可减小回程间隙；安装边界需预留出机架全行程的直线运动空间，销轮的输入轴端可直接连接手轮、低速电机等动力源，无需额外加装减速组件即可适配每分钟10-30次的往复运动频率。实际应用中可根据负载大小调整销轮与机架的材质，轻载场景可采用工程塑料3D打印制作，重载场景可选用45号钢调质处理后加工，销与槽的接触表面可做淬火处理提升耐磨性能，机构整体无复杂异形曲面，加工难度低，装配时仅需保证两侧销轮的相位同步即可正常运行，维护成本极低，适合作为基础传动单元集成到各类小型自动化设备中。
