戈尔洛夫螺旋式风电机组结构设计模型

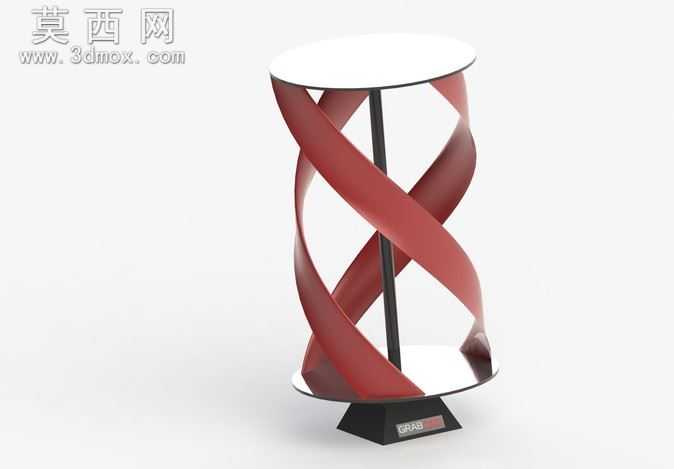

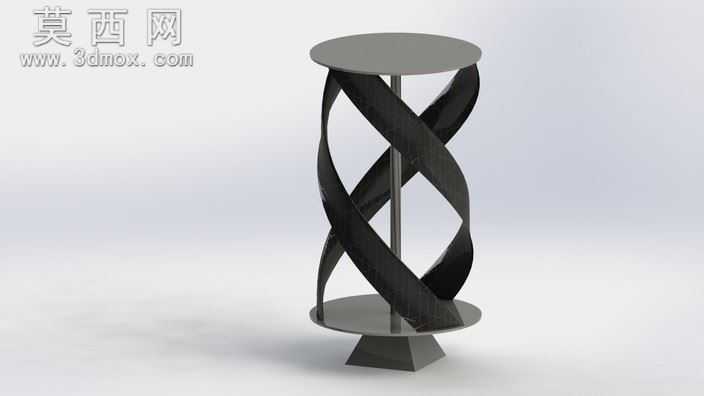

本模型为戈尔洛夫螺旋式风电机组的三维结构设计，建模过程中首先对垂直轴风力涡轮的核心结构进行拆解，将整体分为上下圆形端板、中心支撑轴、双螺旋扭曲叶片、底部锥形支座四个核心组成部分，逐一完成零件建模后再进行整体装配。建模时重点还原了螺旋叶片的连续扭曲曲面特征，通过曲面放样、边界凸台等建模命令，精准控制叶片的扭曲角度与螺旋升角，保证叶片曲面顺滑无棱角，还原戈尔洛夫涡轮特有的螺旋流道结构，确保叶片从任意方向来风都能获得稳定的扭矩输出，解决传统垂直轴风机脉冲式扭矩波动的问题。上下端板采用圆盘式结构设计，建模时保证端板与叶片端部的完全贴合，既起到固定叶片的作用，也能约束气流在叶片流道内的流动路径，减少气流逸散损失。中心支撑轴采用等直径圆柱结构，装配时与上下端板保持同轴度，为整体旋转结构提供稳定的支撑基准。底部锥形支座采用棱台过渡结构，上端与下端板连接，下端为平整安装面，保证机组放置的稳定性，同时锥形结构可减少底部气流的紊流干扰。渲染阶段为不同零件赋予差异化材质：螺旋叶片设置为哑光黑色磨砂金属材质，模拟碳纤维复合叶片的质感，突出叶片的曲面扭曲形态；上下端板与中心轴设置为银灰色金属材质，带有轻微的金属反光效果，体现金属结构件的质感；底部支座设置为深灰色哑光金属材质，与上部结构形成视觉层次。场景中添加柔和的环境光与定向补光，突出螺旋叶片的曲面光影变化，清晰展现叶片的螺旋走向与整体结构的空间关系。该模型完整还原了戈尔洛夫螺旋涡轮的结构特点，可用于垂直轴风力发电设备的结构展示、原理教学以及小型风电设备的方案设计参考，其螺旋叶片的设计思路也可拓展应用于小型水力涡轮、流体搅拌装置等相关设备的结构设计中。
