三叶片风电机涡轮传动结构设计

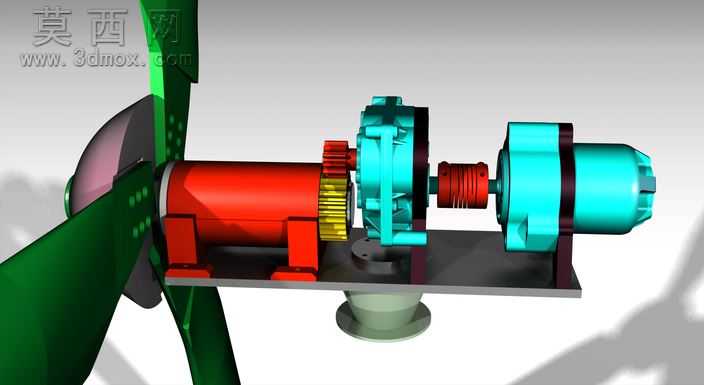

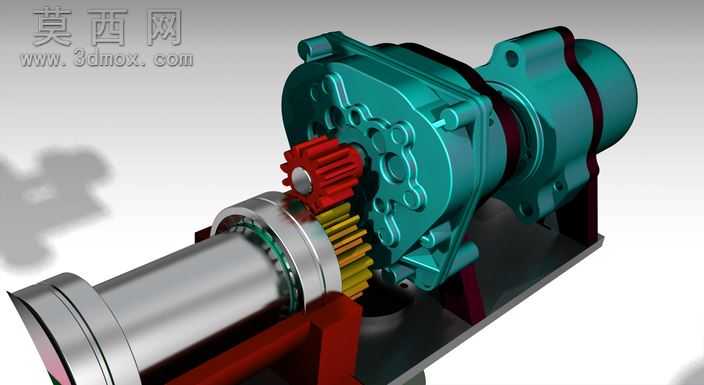

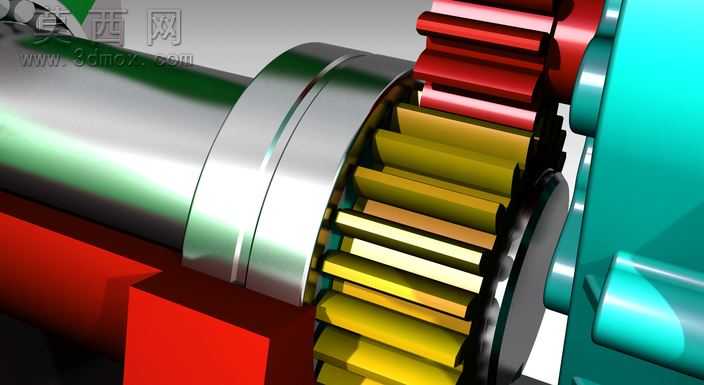

本作品为三叶片风力涡轮配套的传动端结构设计，采用三维建模软件完成全参数化建模，建模过程严格遵循风力发电设备的机械设计规范，对涡轮动力输出端的齿轮啮合结构、主轴装配关系做了精准还原。建模阶段先完成动力输入轴的基准定位，依次搭建主轴轴肩定位结构、滑动配合轴段、齿轮安装位的特征，再逐齿构建啮合齿轮组的齿形参数，保证渐开线齿形的啮合精度符合传动设计要求，避免出现传动卡滞、齿面干涉的问题。渲染阶段针对不同部件做了差异化材质赋予：主轴部分采用抛光金属材质，还原合金钢轴类零件的金属光泽与机加工表面质感；啮合齿轮组分别做了差异化配色处理，主动齿轮采用暖金色金属材质，从动啮合齿轮采用正红色金属漆面，相邻的设备壳体采用青蓝色哑光漆面材质，不同材质的粗糙度、反光度参数经过反复调试，让渲染效果图可以清晰区分不同装配部件，直观呈现结构的装配层次。结构设计上，该涡轮传动结构采用定轴齿轮传动方案，动力从风轮侧输入后，通过主轴传递至啮合齿轮组完成转速与扭矩的转换，轴肩结构可实现齿轮的轴向定位，避免传动过程中出现齿轮窜动问题，齿轮与轴的配合采用过渡配合设计，兼顾装配便利性与传动同轴度要求。设计过程中对所有装配部件做了全局干涉检查，逐一验证轴与齿轮、齿轮与壳体、轴与支撑结构的间隙，确保所有运动部件在运转过程中无结构干涉，可完整模拟风电机涡轮的动力传递过程。模型同时保留了各部件的参数化特征，可根据不同功率等级的风电设计需求调整齿轮模数、齿宽、轴径等核心参数，适配不同工况下的风力发电设备设计需求，可用于风电设备的结构教学、方案演示、传动原理验证等场景，清晰展示风力涡轮从风轮动力输入到齿轮组变速输出的完整机械逻辑。
