航模发动机后曲轴支撑轴承结构设计

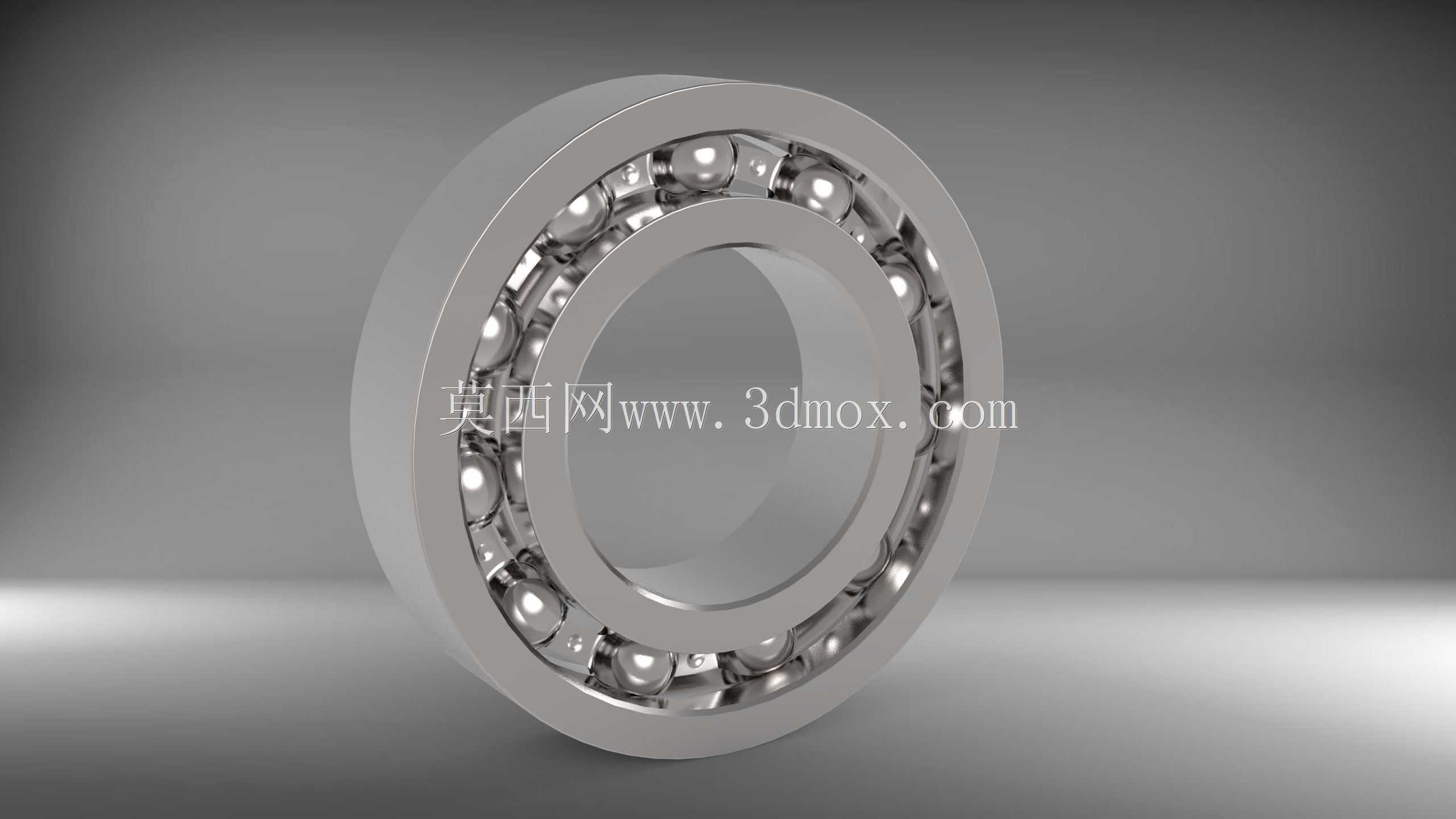

做小型航模动力系统装配调试的同行都清楚，后曲轴位置的支撑轴承，直接决定了大排量两冲程航发的高转速运行稳定性，这次还原的Super Tigre.61级发动机后曲轴轴承，就是针对航模固定翼、像真机动力段的实际装配需求做的结构复刻。日常外场飞3D特技动作时，发动机曲轴要承受螺旋桨带来的交变轴向载荷、活塞往复运动传递的径向冲击，还有高转速下的离心力作用，这个位置的轴承如果配合间隙不对、滚道曲率设计不合理，很容易出现高速运转发热抱死、滚道点蚀剥落的问题，轻则空中熄火迫降，重则曲轴断裂打坏机匣。

从实际使用场景来看，这类小尺寸深沟球轴承主要适配61级排量的两冲程甲醇航发，安装位置在机匣后侧的轴承座内，外圈和机匣轴承孔采用过渡配合，内圈和曲轴主轴颈采用过盈配合，装配时需要用专用工装压装，不能直接敲击外圈避免滚道变形。设计时首先要匹配发动机的安装边界，轴承外径32mm、内径17mm，宽度尺寸要和原厂机匣的轴承沉台深度完全契合，压装后外圈端面要和沉台定位面完全贴合，不能有轴向窜动间隙，不然高转速下会出现轴承跑外圈的问题，磨坏机匣的轴承安装位。

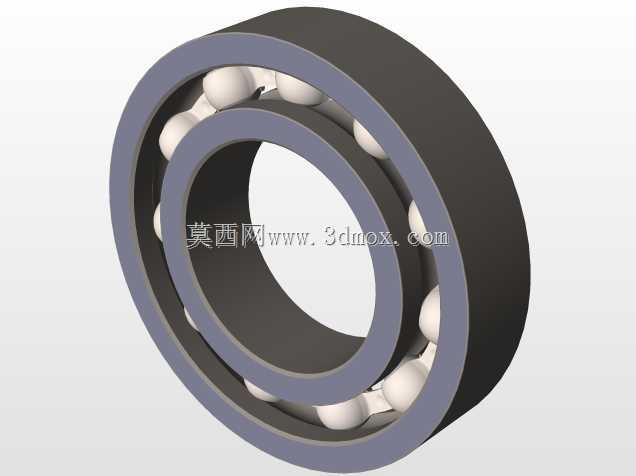

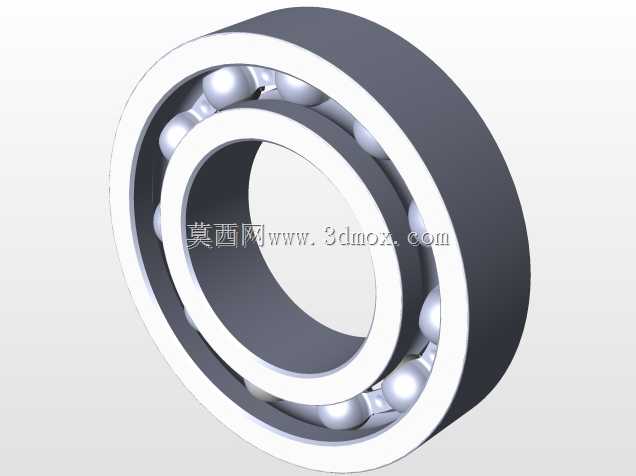

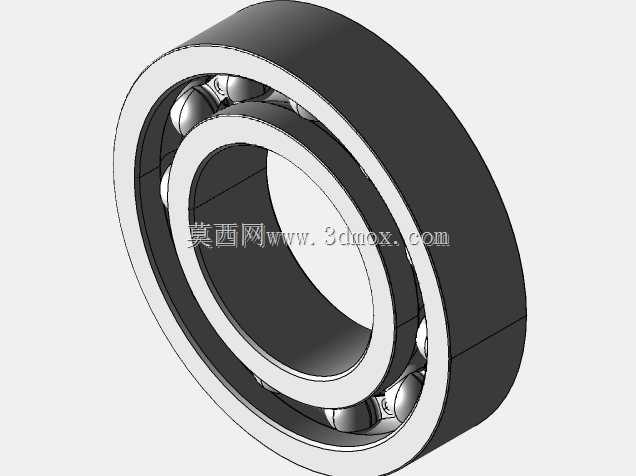

结构上采用标准深沟球轴承的构型，内外圈都采用高碳铬轴承钢的实体结构，滚道位置做了淬硬处理，滚道曲率和钢球的匹配间隙控制在微米级，既能保证高速运转时钢球的滚动顺畅，又能承受一定的轴向窜动载荷——毕竟航模发动机做特技动作时，螺旋桨的拉力方向会快速变化，轴向载荷会反复正反作用在轴承上，保持架采用浪形冲压保持架，兜孔间隙控制合理，不会在高转速下出现保持架晃动蹭到滚道的问题。

建模过程中要注意几个容易出错的细节：首先是钢球的排布数量和节圆直径，要完全匹配原厂轴承的载荷能力，不能随意增减钢球数量，不然额定动载荷会出现偏差，达不到原机的使用寿命要求；其次是内外圈的挡边高度，要保证钢球在承受最大轴向载荷时不会从滚道脱出，同时挡边不能过高，避免和保持架发生运动干涉；另外密封结构的设计，虽然航发轴承多数是开式结构方便润滑，但建模时要预留出密封槽的位置，方便后续如果改装封闭轴承时可以直接加装密封圈，不用重新修改内外圈结构。

实际装机测试时，这个位置的轴承要先做预润滑，用航发专用的高温润滑脂薄薄涂抹一层在滚道和钢球表面，压装到机匣后要手动转动曲轴检查顺畅度，不能有卡滞、松紧不一的情况，转动曲轴时应该能感受到均匀的滚动阻力，没有异响或者局部卡顿的点。如果配合间隙过大，运转时会出现曲轴径向跳动过大，导致活塞和气缸的配合间隙偏磨，发动机压缩比下降，动力输出不稳；如果配合过盈量太大，会导致轴承径向间隙变小，高速运转时热膨胀后容易出现抱死，发动机运转几秒钟就会过热停车。

很多新手模友换这个轴承时容易犯的错误，就是不区分轴承的精度等级，随便找个同尺寸的普通轴承装上去，结果普通轴承的径向游隙大、滚道粗糙度高，高转速下振动大，用不了几个起落就会损坏。这个模型还原的时候特意把滚道的曲率、钢球的精度等级、保持架的结构都做了1:1复刻，完全匹配原发动机的装配公差要求，不管是做发动机的静态展示模型，还是做实际装机的配件参考，都能直接对应实际的装配尺寸，不用再反复测绘调整配合公差。另外要注意，这个轴承的安装方向没有正反要求，但压装时必须保证受力面是配合的那个套圈，压内圈的时候力不能传到外圈和钢球上，压外圈的时候力不能传到内圈上，不然会把滚道压出凹痕，直接导致轴承报废。
