航模发动机活塞连杆总成结构设计

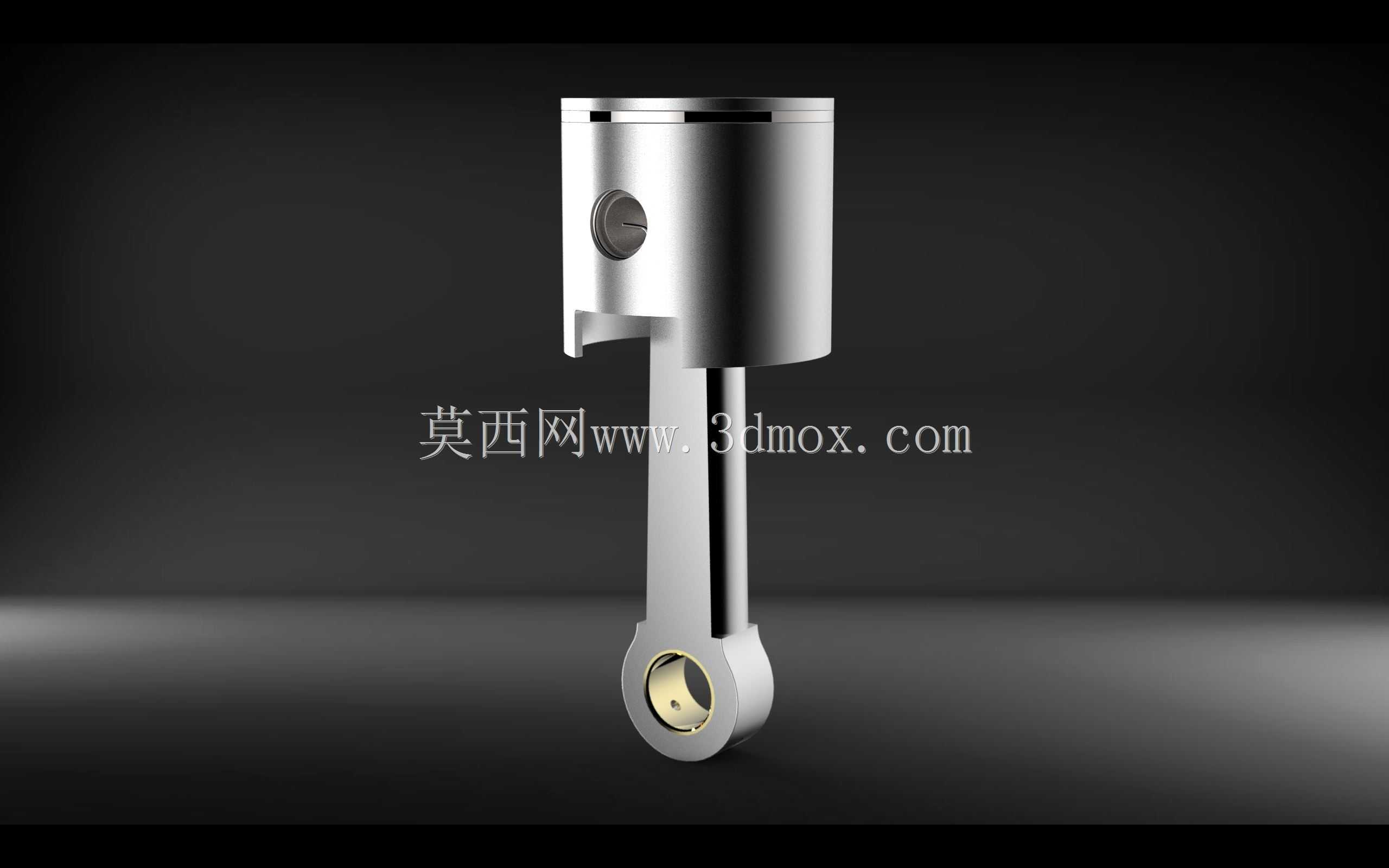

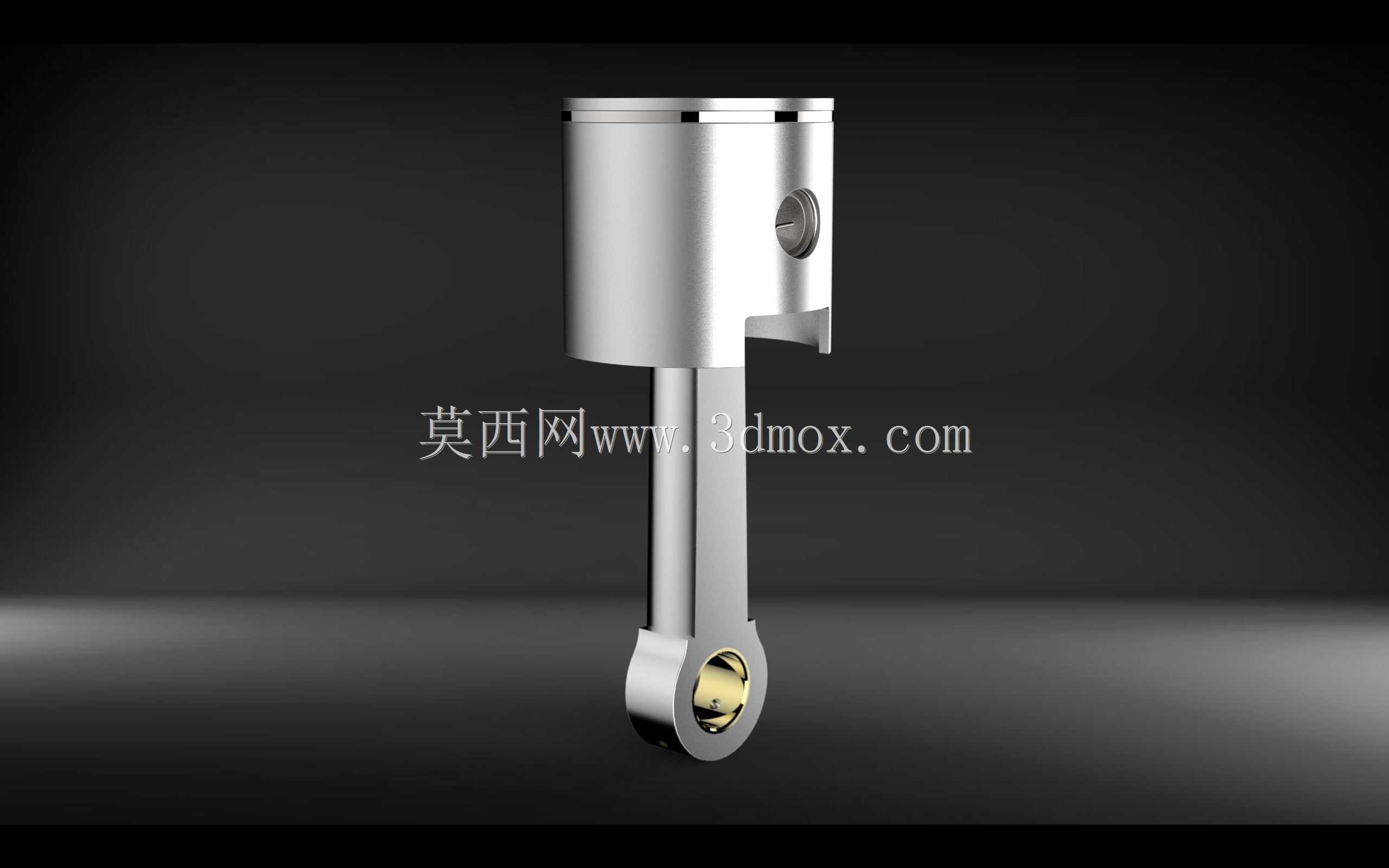

这套活塞连杆组件是小排量二冲程航模发动机的核心往复运动部件，主要适配61级固定翼航模的动力输出需求，这类动力单元广泛应用于轻木固定翼航模、像真机航模的动力系统中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用，直接决定了航模动力输出的平顺性、最高转速上限以及整机运行的可靠性。

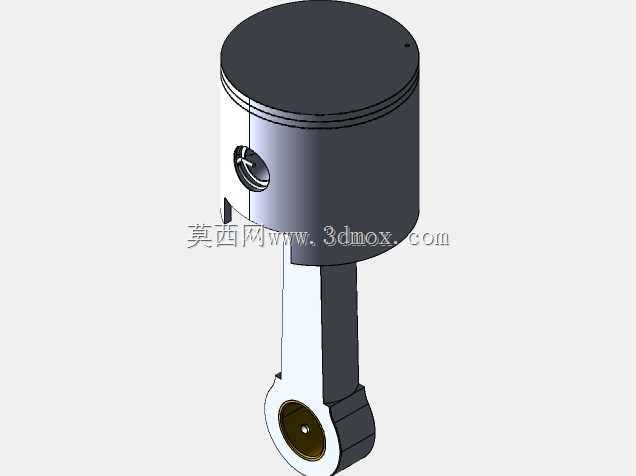

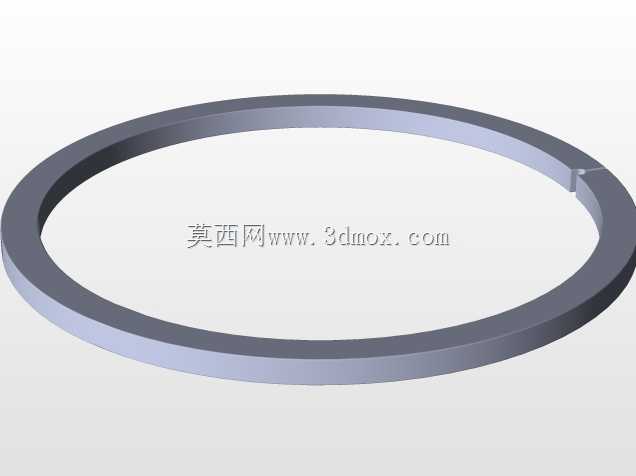

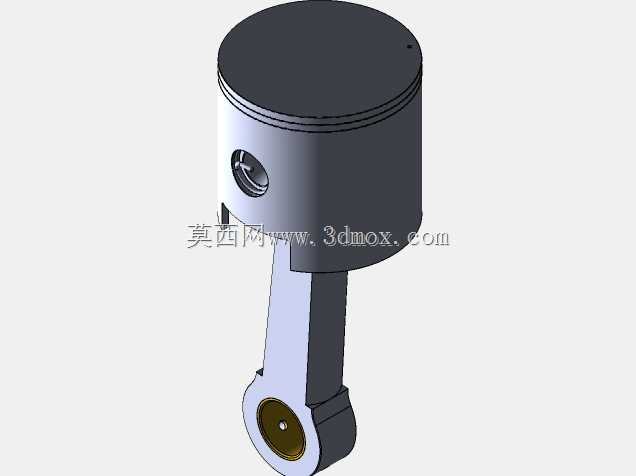

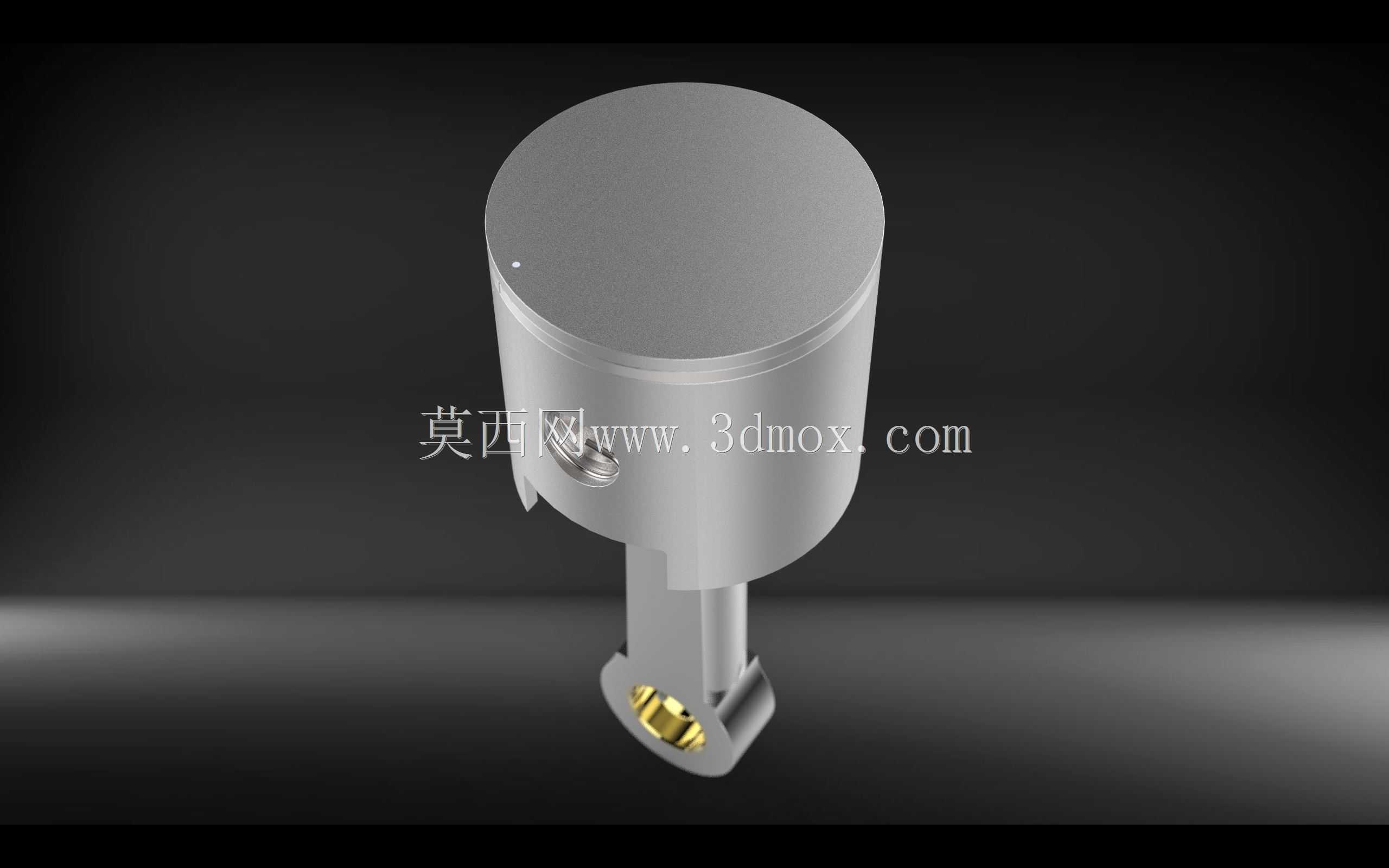

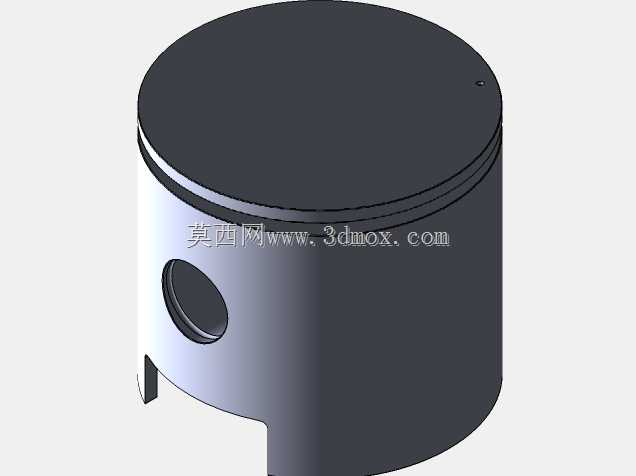

从结构设计逻辑来看，活塞部分采用了平顶式头部设计，没有设置复杂的气门避让凹坑，这是适配二冲程发动机扫气结构的典型设计，活塞头部预留了两道活塞环的安装槽位，环槽的加工精度直接影响燃烧室的密封性能，设计时需要严格控制环槽的轴向间隙，间隙过大会导致环组窜气、动力下降，间隙过小则会在热机状态下出现活塞环卡滞，引发拉缸故障。活塞销孔采用了浮动式销的安装结构，销孔两侧预留了卡簧槽，用于安装活塞销挡圈，防止活塞销在高速往复运动中轴向窜出刮蹭气缸壁，活塞裙部做了微椭圆的型线设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，热态下裙部受热膨胀后会趋近正圆形，保证活塞在气缸内的配合间隙始终处于合理区间，避免冷机敲缸、热机拉缸的问题。

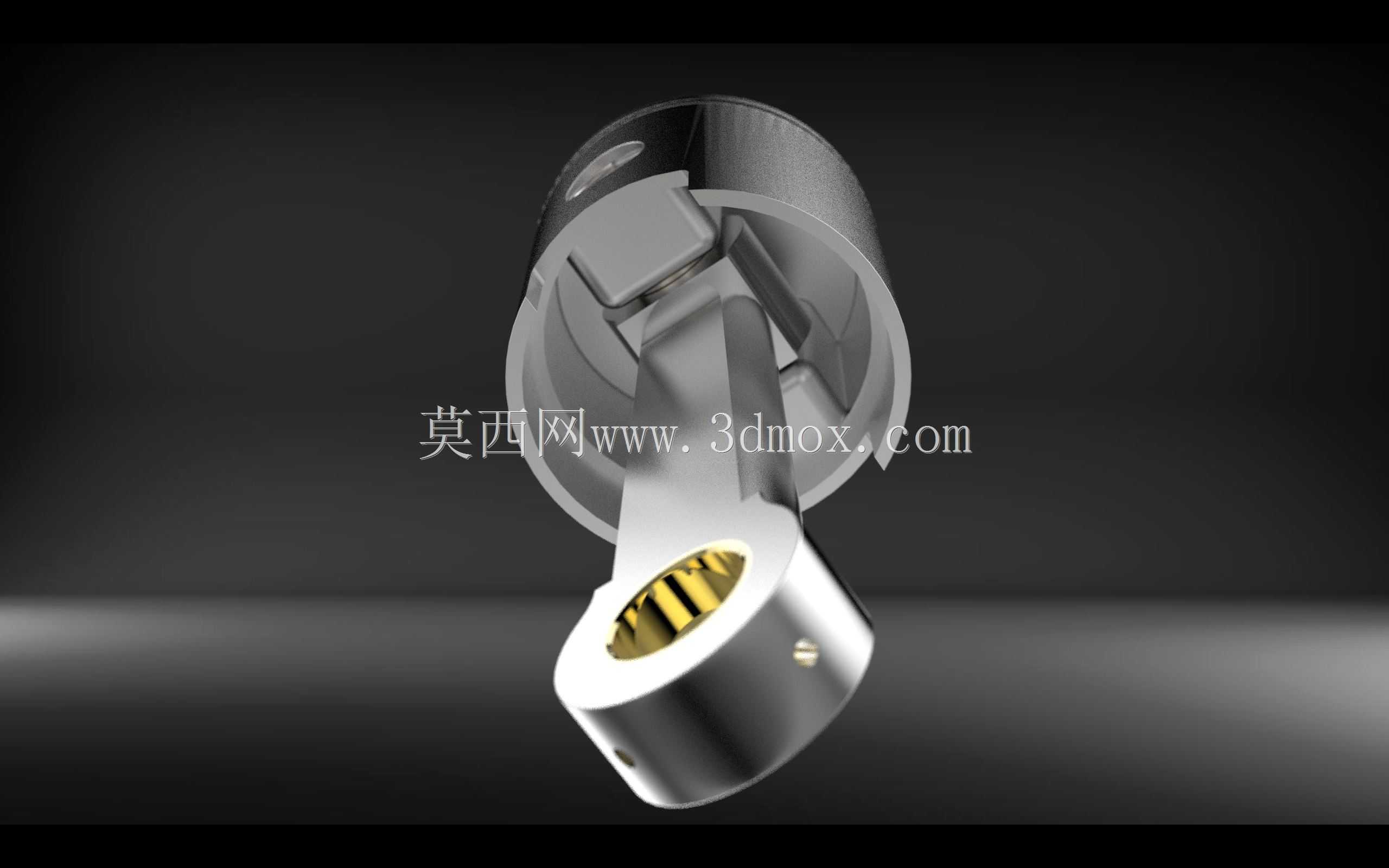

连杆部分采用了工字形截面的杆身设计，在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动质量，这对于最高转速可达一万五千转以上的航模发动机来说至关重要，过大的往复质量会大幅提升曲轴的动平衡难度，同时增加曲轴轴承的载荷，缩短整机使用寿命。连杆小头采用了铜基衬套的镶嵌结构，与活塞销形成转动配合，衬套内孔的粗糙度、配合间隙需要严格控制，保证润滑油脂能够在配合面形成稳定油膜，降低高速运动下的磨损；连杆大头为剖分式结构吗？不对，这套小排量航模发动机的连杆大头采用的是整体式圆环结构，直接与曲轴的曲柄销配合，装配时需要从曲轴端部套入，这种设计相比剖分式连杆结构更简单，零件数量更少，适合小排量高转速的动力场景，大头内孔同样做了高精度的珩磨处理，保证与曲柄销的配合精度，降低运转阻力。

在安装边界与尺寸配合上，活塞的外径需要与气缸套内孔保持合理的配合间隙，常温下间隙控制在0.03-0.05mm区间，既保证热机状态下活塞不会在气缸内卡滞，又能尽可能降低窜气量，保证燃烧室压缩压力达标。活塞销的外径与活塞销孔、连杆小头衬套内孔的配合采用分组选配的方式，冷态下活塞销与销孔为轻微过渡配合，与连杆小头衬套为间隙配合，保证发动机运转到工作温度后，活塞销能够在销孔内小幅浮动，让活塞受力更均匀，减少单侧磨损。连杆的中心距是核心安装尺寸，直接决定了发动机的压缩比与活塞行程，中心距的加工公差需要控制在0.02mm以内，否则会导致压缩比偏差过大，出现动力不足或者爆震的问题；连杆大头的内孔直径需要与曲柄销外径匹配，配合间隙控制在0.02-0.04mm，间隙过大会导致运转时出现敲击异响，间隙过小则会出现润滑不良、抱轴故障。

从实际应用场景的适配性来看，这套组件的设计完全围绕航模发动机高转速、轻量化的使用需求展开，没有多余的冗余结构，活塞内部做了局部的减重挖空，在保证活塞头部、销座位置强度的前提下，尽可能去除非受力区域的材料，降低往复惯性力。活塞表面做了硬质阳极氧化处理，提升表面硬度与耐磨性能，能够承受航模发动机高频次的高负荷运转，适应甲醇类混合燃料的腐蚀环境。在实际装配调试过程中，需要重点检查活塞在气缸内的运动顺畅度，将活塞连杆组件与曲轴装配后，转动曲轴需要全程无卡滞点，活塞在上止点、下止点位置时，连杆不能与曲轴箱内壁、气缸扫气口发生干涉，活塞到达上止点时，活塞顶面与气缸体顶面的高度差需要符合设计值，保证燃烧室容积符合压缩比要求。另外连杆杆身的方向需要注意，大头的油孔位置需要对准曲轴的甩油方向，保证运转时曲轴飞溅的润滑油能够进入大头配合面，实现有效润滑，避免高速运转下出现干磨故障。这类小排量航模发动机的活塞连杆组件，相比通用内燃机的同类型部件，对重量控制、动平衡精度的要求更高，因为航模发动机的工作转速远高于普通民用内燃机，微小的质量不平衡都会在高转速下被放大，引发剧烈振动，不仅影响飞行稳定性，还会加速轴承、机匣等部件的疲劳损坏，因此设计时对活塞的质量偏差、连杆的大小头质量分布都有严格的控制要求，同批次组件的质量差需要控制在1g以内，保证动平衡调试时能够通过配重块实现高精度平衡。
