涡轮喷气发动机分支管路结构设计

在航空涡轮喷气发动机的气路布局中，这类分支管路承担着将主气路气流分流至附属系统的核心作用，常见于引气回路、冷却气输送支路、传感器取气支路等场景，是发动机气路系统中保障附属功能正常运行的关键结构件。从实际工况来看，这类支管长期处于高温、高压、带振动的工作环境，因此设计阶段首先要兼顾流道平顺性与结构强度，避免气流在分流位置产生紊流、压损过大的问题，同时要保证管壁在持续振动载荷下不会出现应力集中开裂的情况。

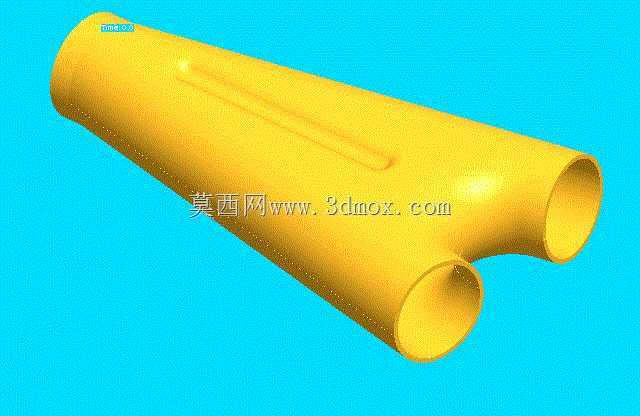

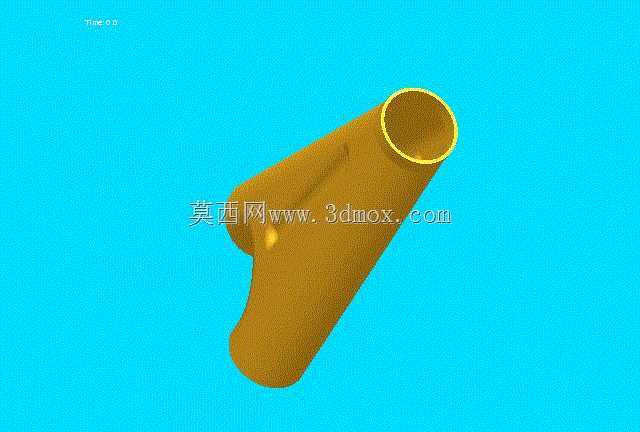

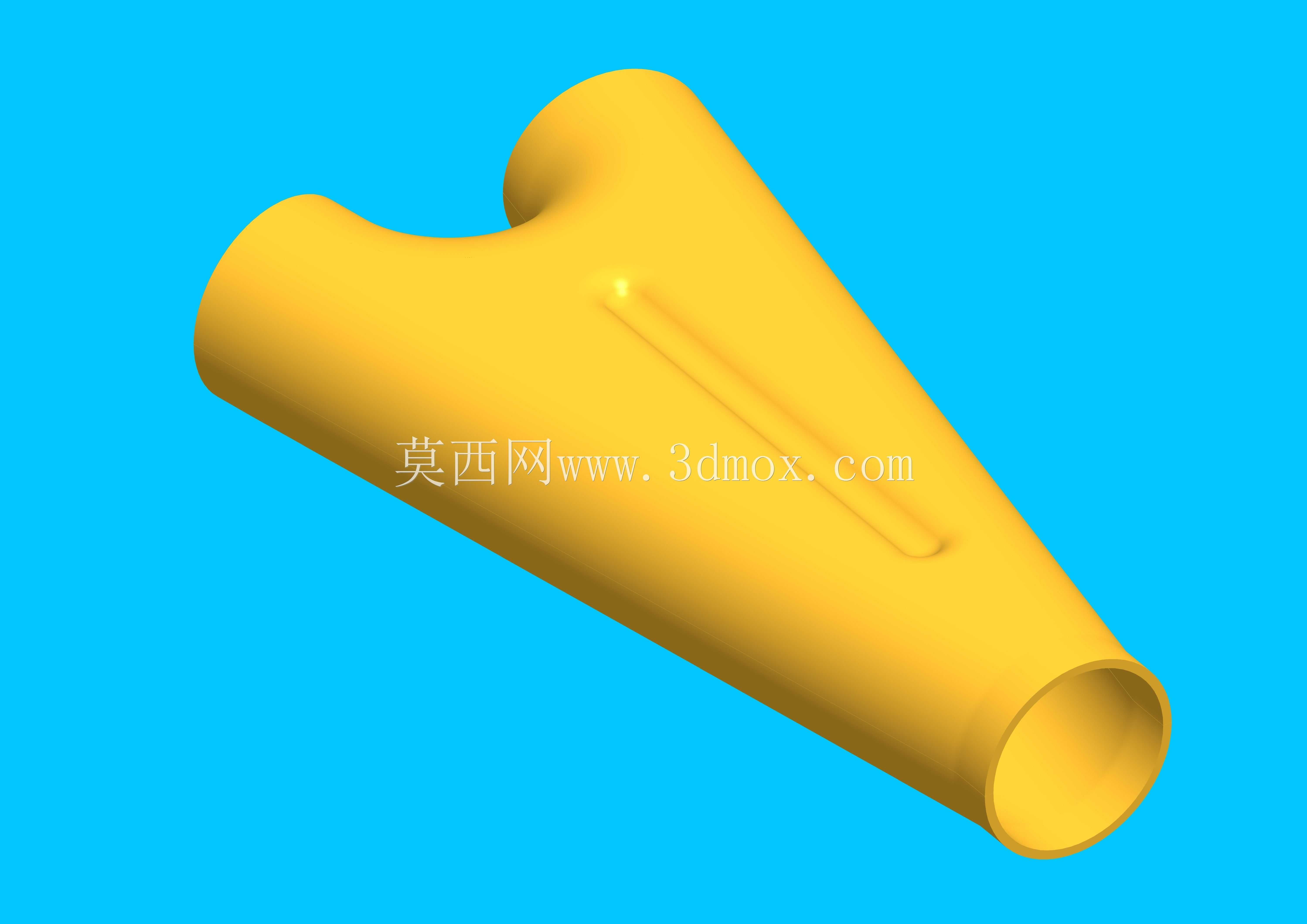

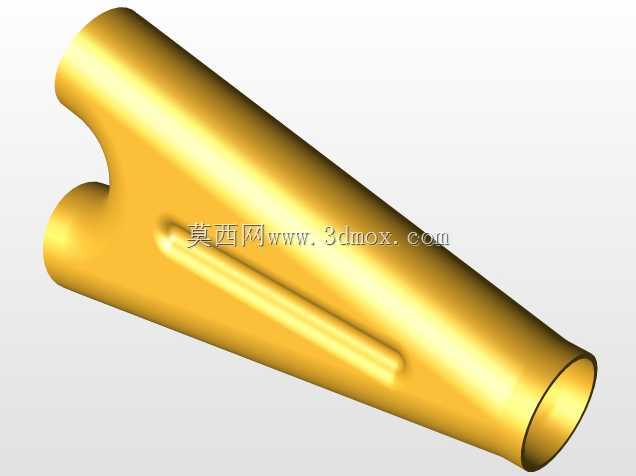

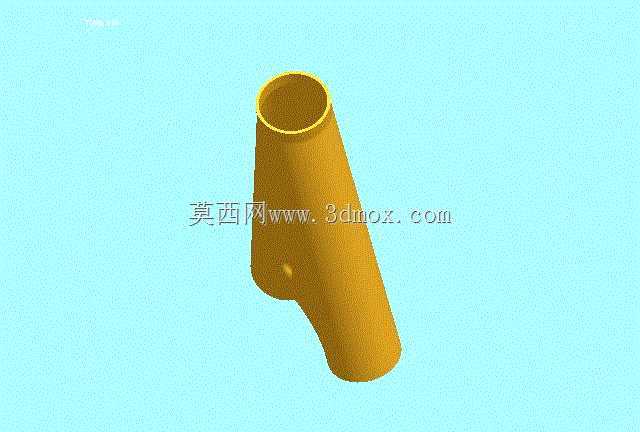

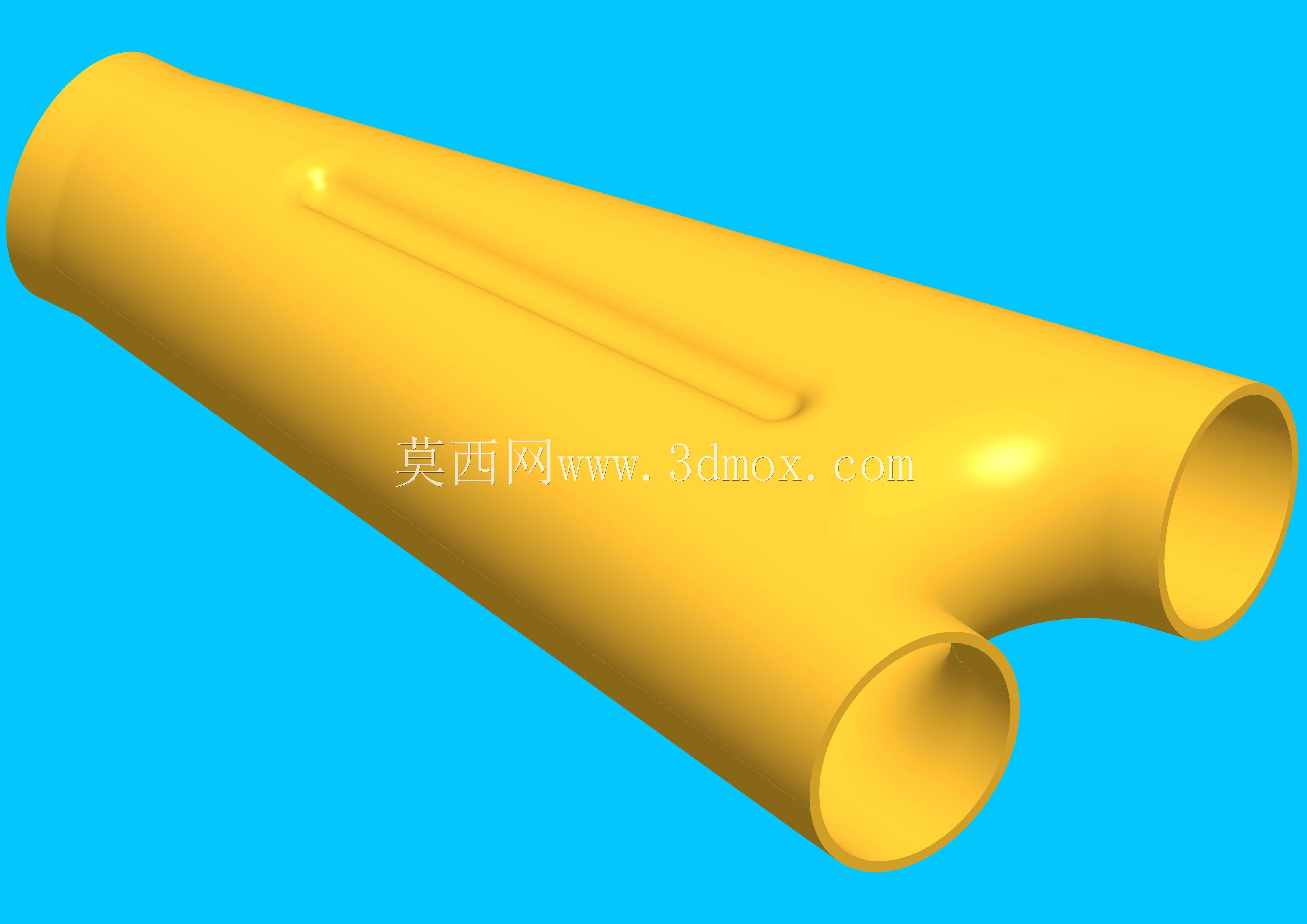

从结构设计思路来看，该支管采用单入口双出口的Y型分流构型，入口端为等径圆形接口，用于对接主气路的引出法兰，两个出口端根据对接支路的通径需求做了变径收敛设计，整体流道内壁做了顺滑过渡处理，没有直角转折结构，能最大程度降低气流经过时的局部阻力，减少压损。管壁厚度根据工作压力做了等强度设计，在分流交汇的位置做了局部加厚处理，抵消气流冲击带来的应力集中，外壁面预留的小凸台结构用于安装固定卡箍或者温度、压力检测传感器，不需要额外在管壁打孔焊接安装座，减少了焊接缺陷带来的泄漏风险。

在安装边界层面，该支管的入口轴线与两个出口轴线的夹角经过匹配发动机舱内的布局空间做了优化，既保证管路走向不会和周边的机匣、管路、附件产生干涉，也能让管路的固有频率避开发动机的常用工作振动频段，降低共振风险。接口端的尺寸公差按照航空管路的对接标准设计，端面的平面度、圆度公差满足密封件的安装要求，不需要额外修配就能实现和对接法兰的可靠密封，装配时只需要通过卡箍或者法兰螺栓紧固即可，安装操作空间充足，不需要特殊工装就能完成拆装维护。

这类支管的建模过程中，优先通过曲面放样构建内壁流道曲面，再偏移生成实体壁厚，对分流位置的过渡曲面做曲率连续检查，避免出现局部曲率突变导致的流场畸变，同时对安装凸台、接口位置做结构加强，通过有限元校核验证振动、压力载荷下的结构强度，确保在全工况范围内结构可靠，不会出现变形、开裂、泄漏等故障。实际应用中，这类支管的性能直接影响附属系统的供气稳定性，比如冷却气支路的压损过大会导致涡轮叶片冷却不足，引气支路的流场紊乱会导致座舱增压或者附件驱动系统的工作异常，因此设计阶段的流道顺滑度、结构强度、安装匹配性都是需要重点校核的内容。
