复古结构双缸蒸汽动力装置

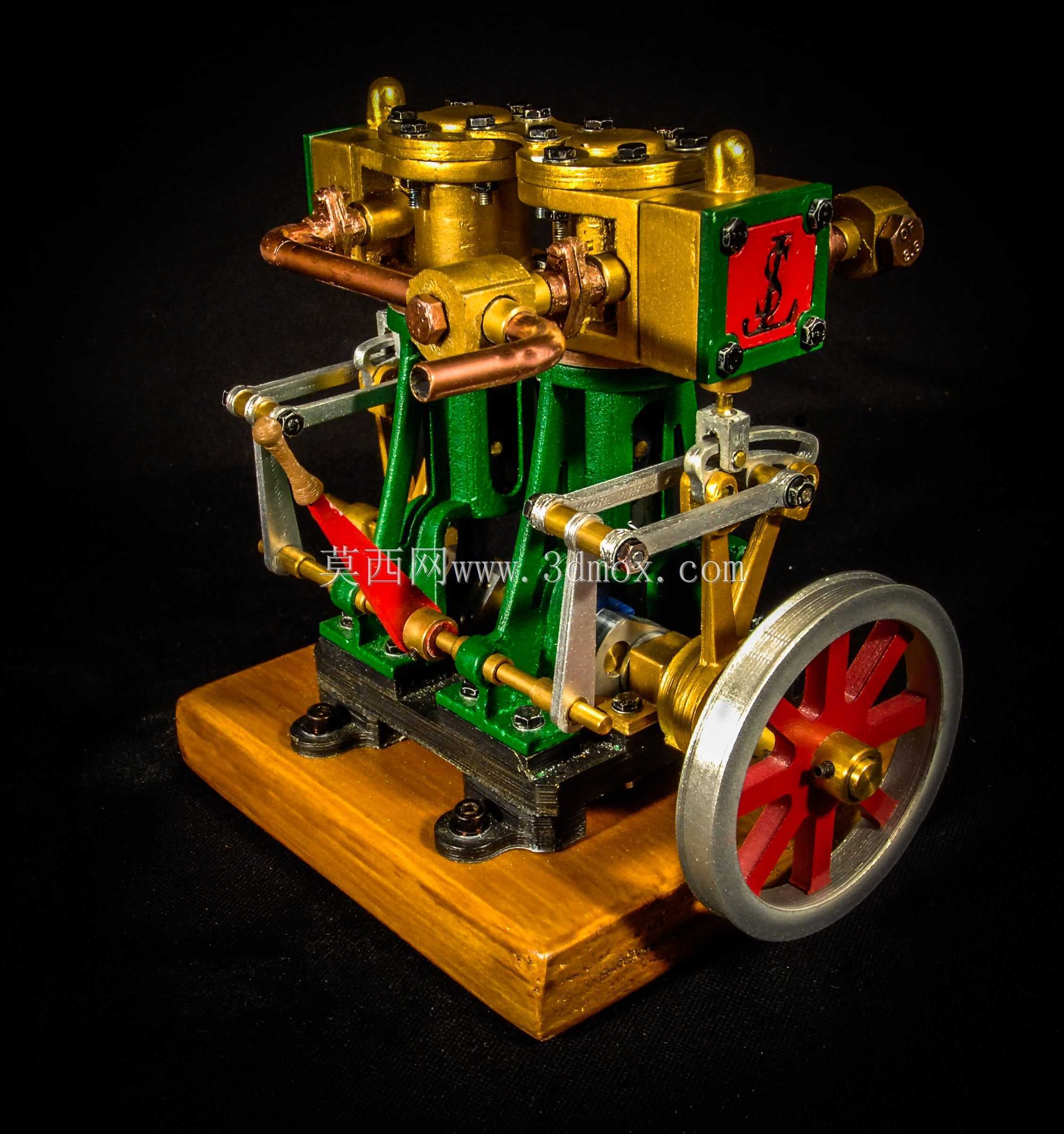

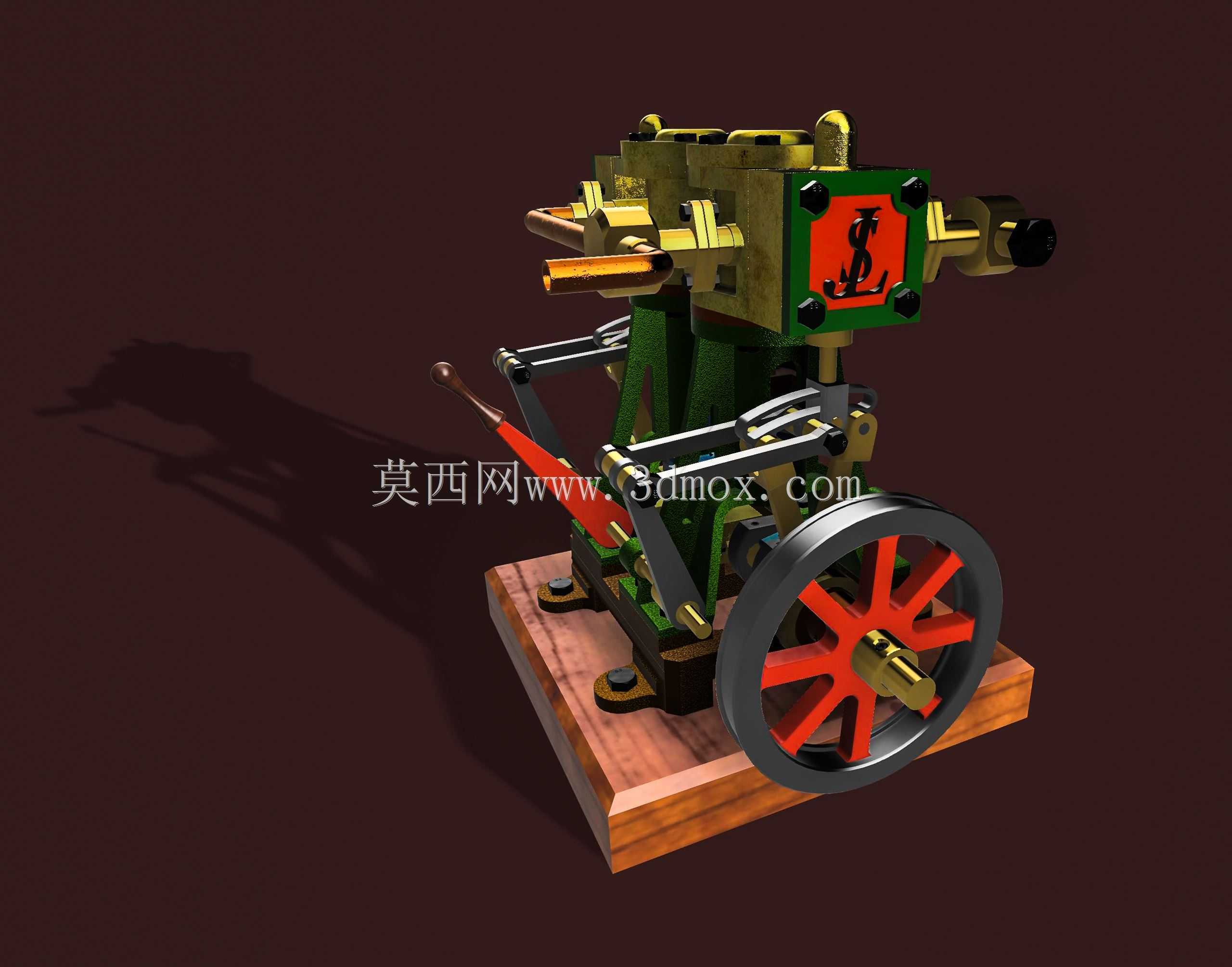

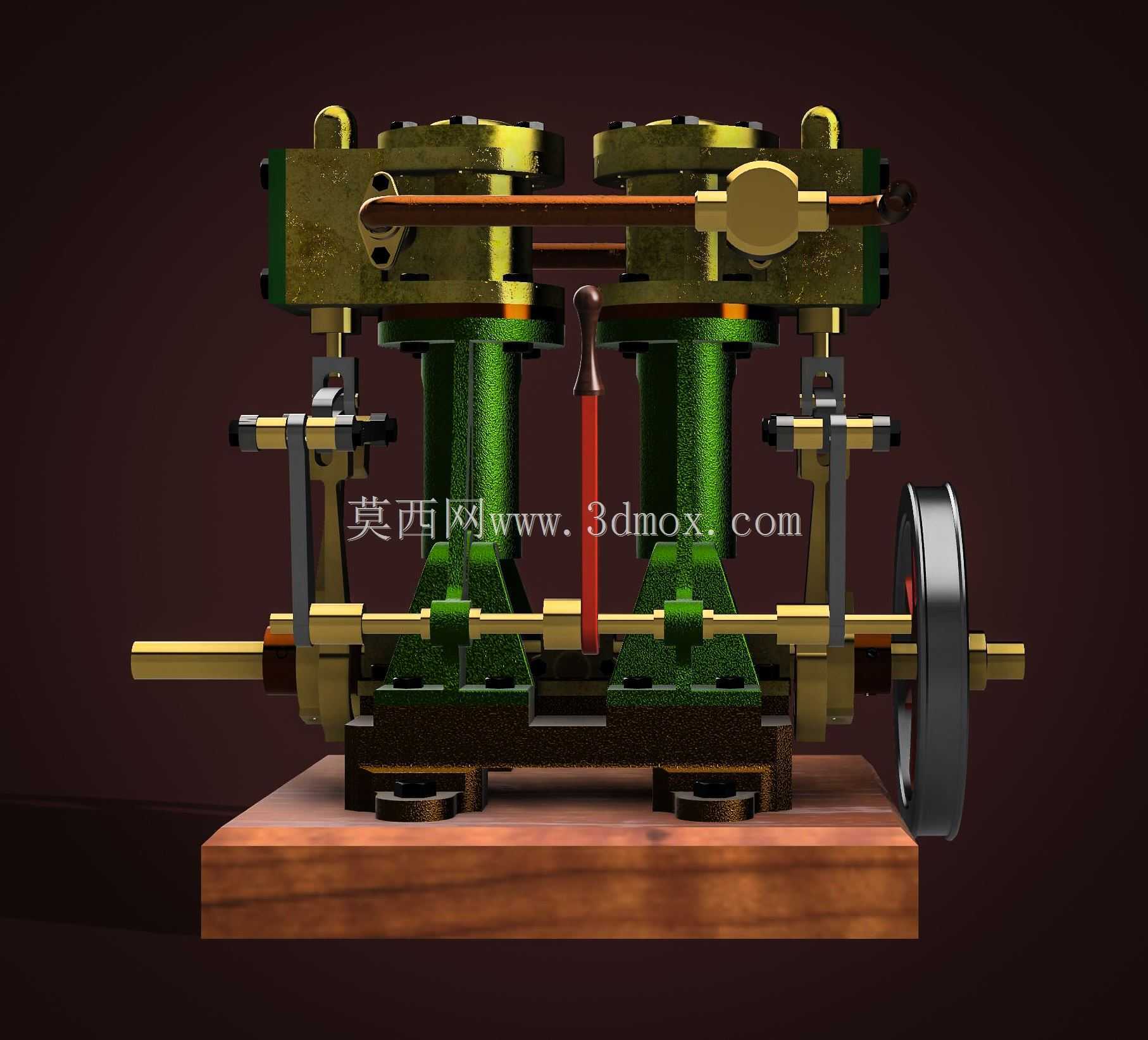

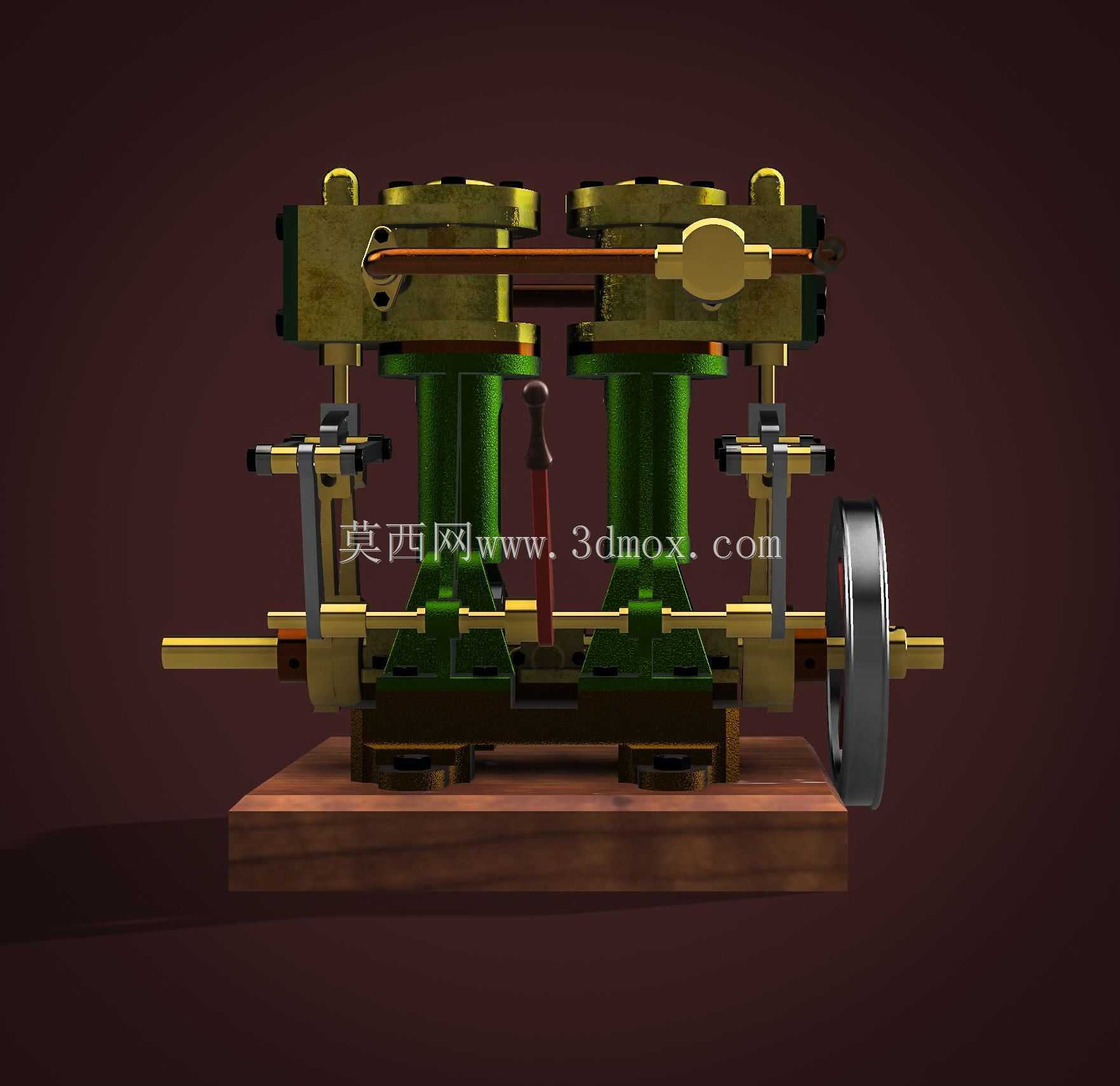

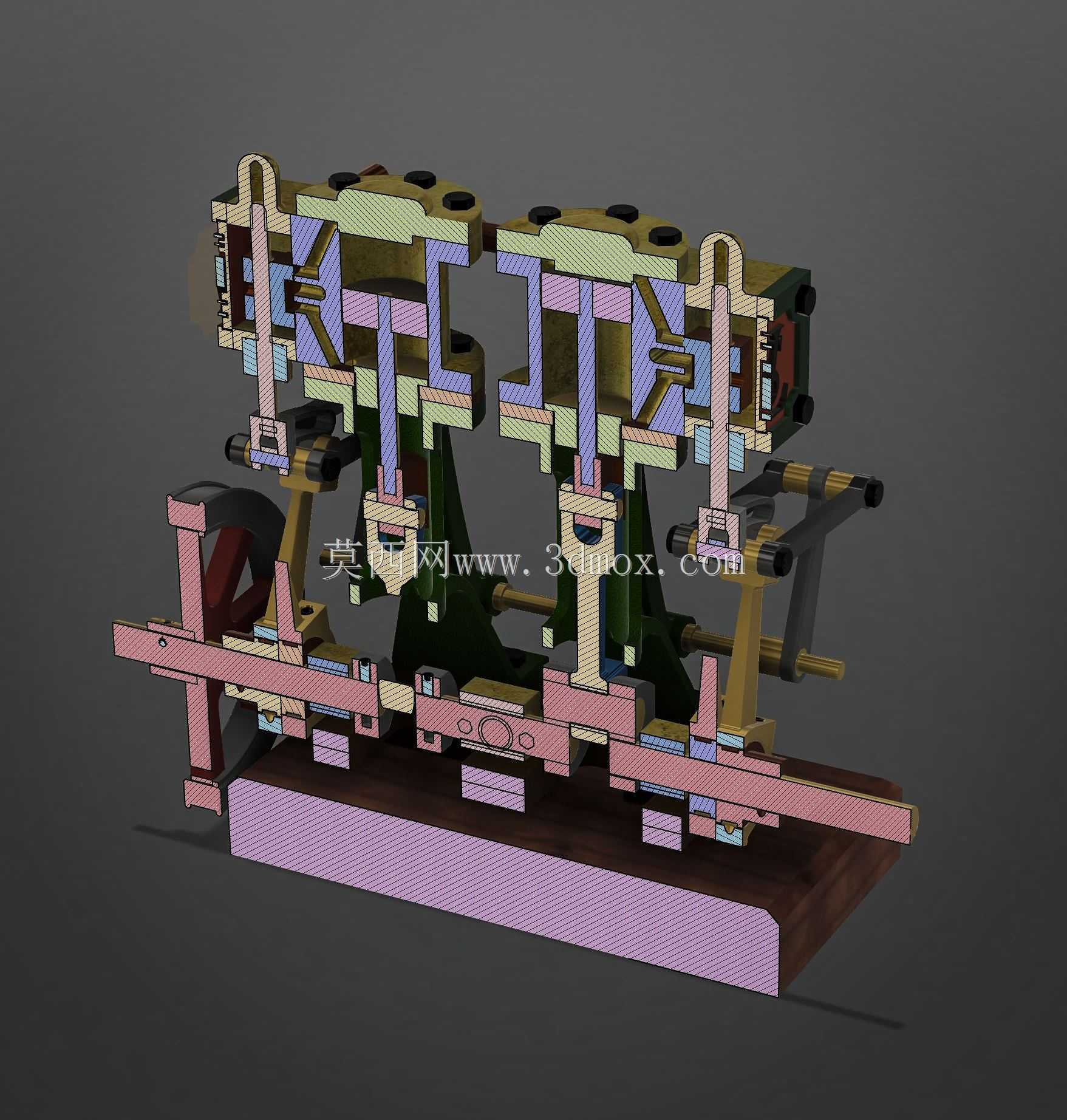

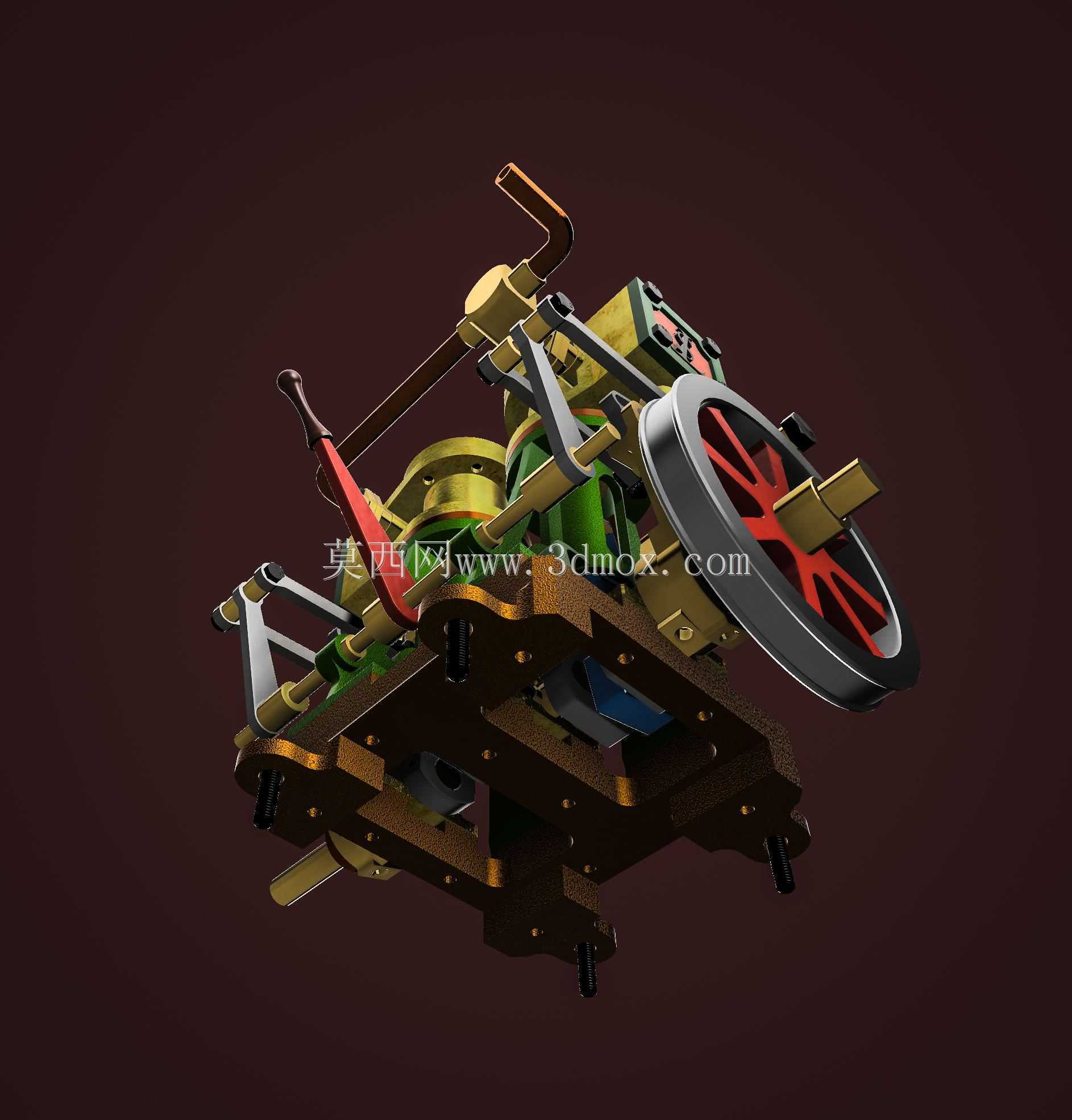

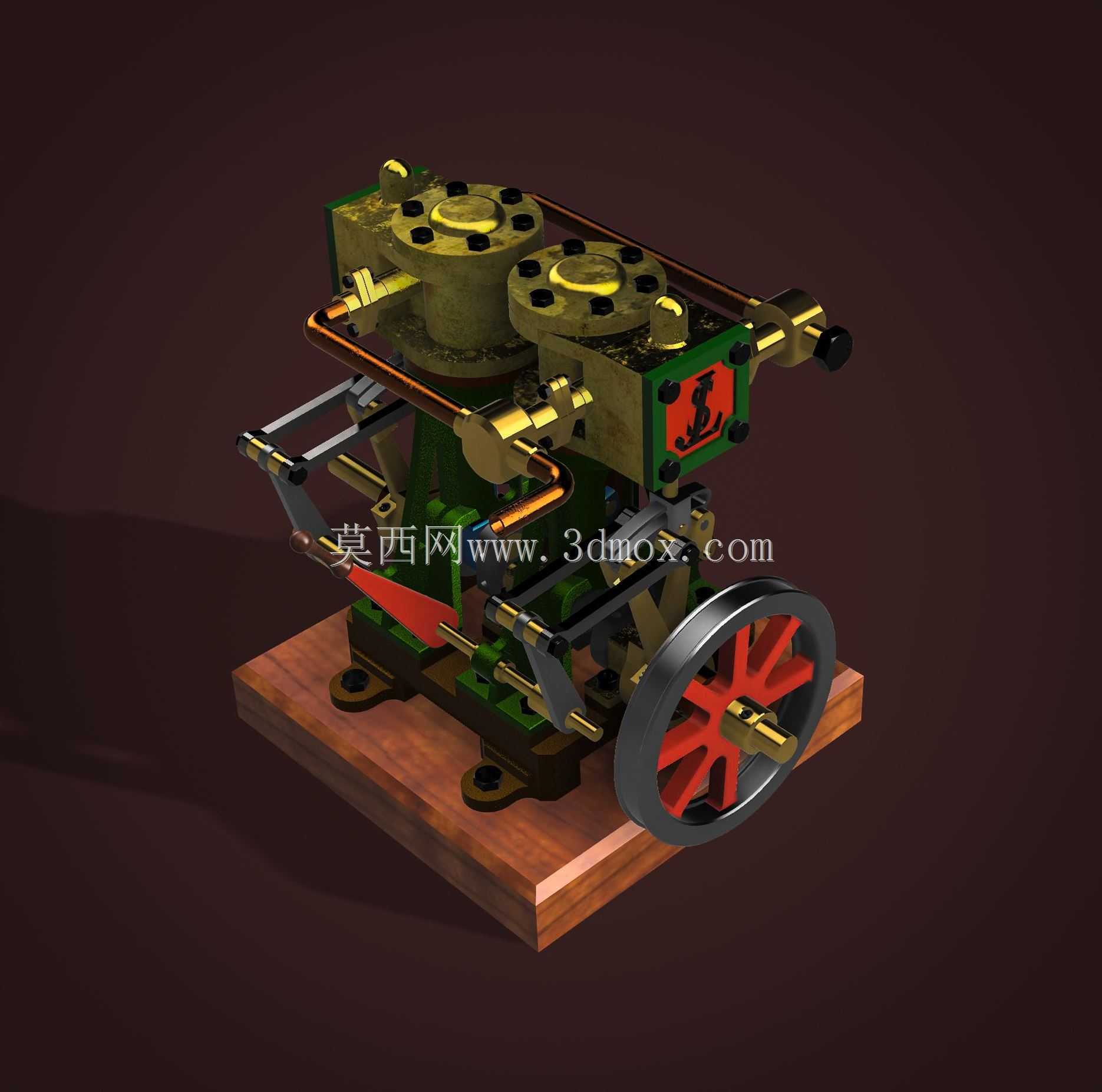

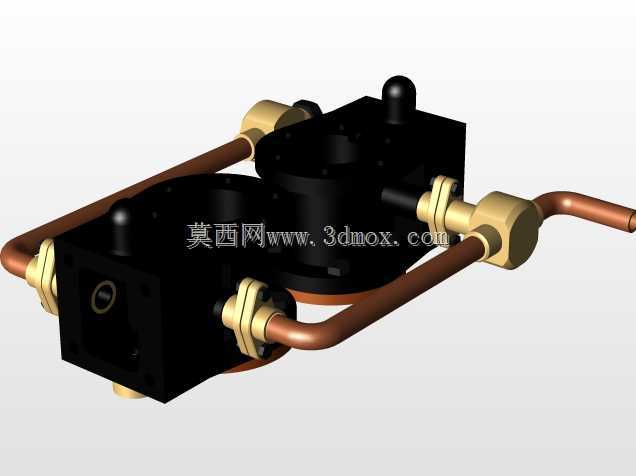

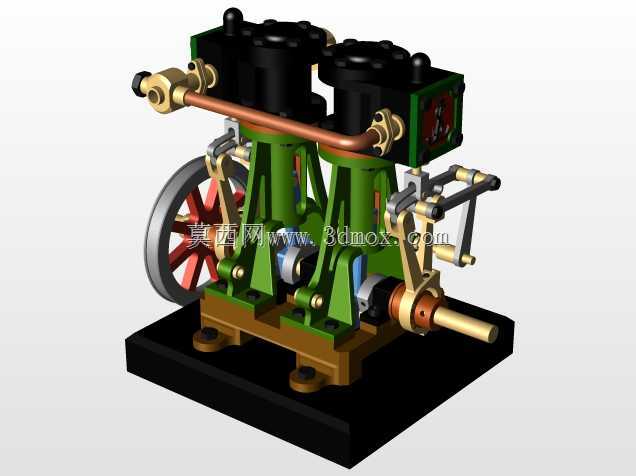

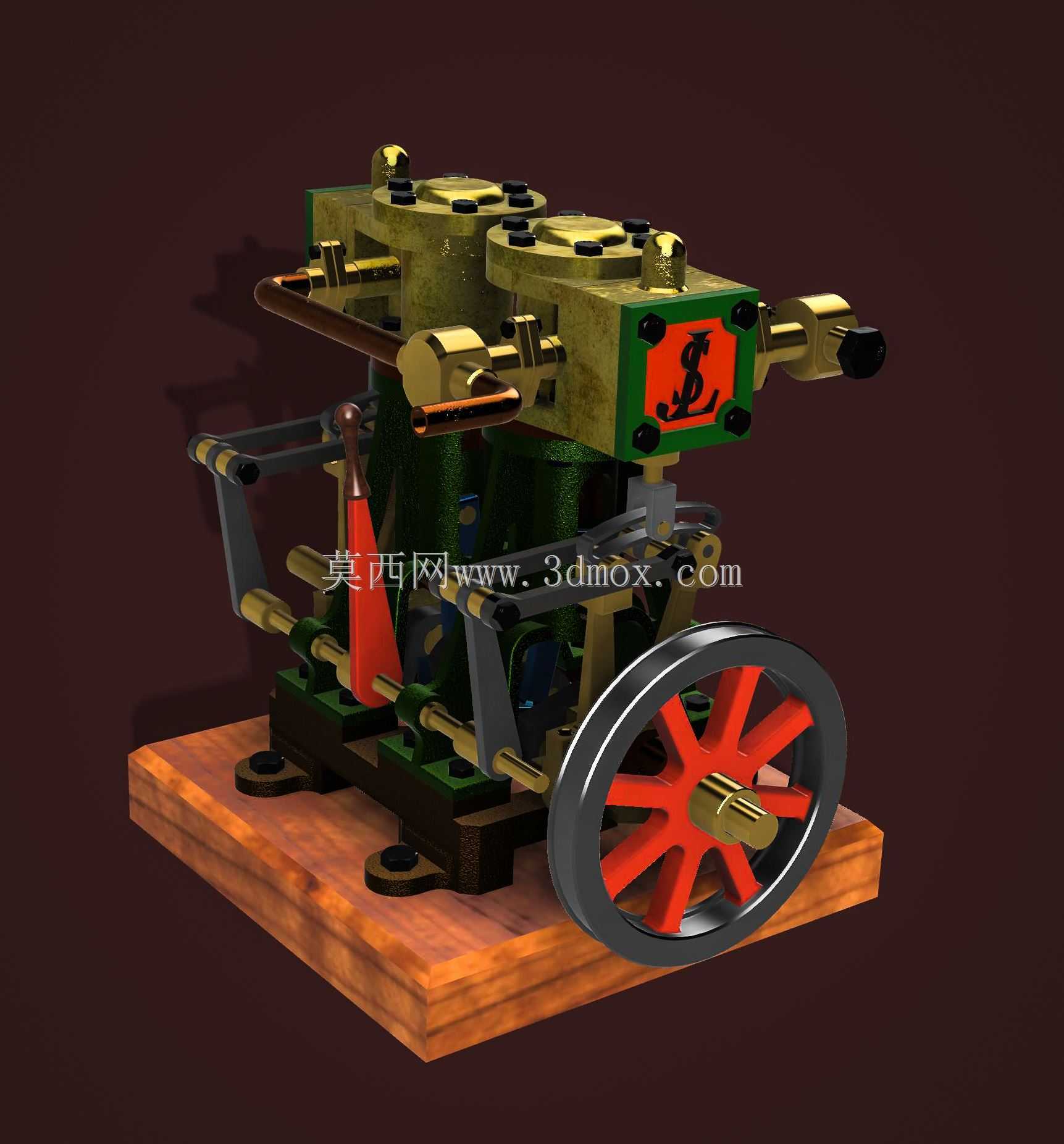

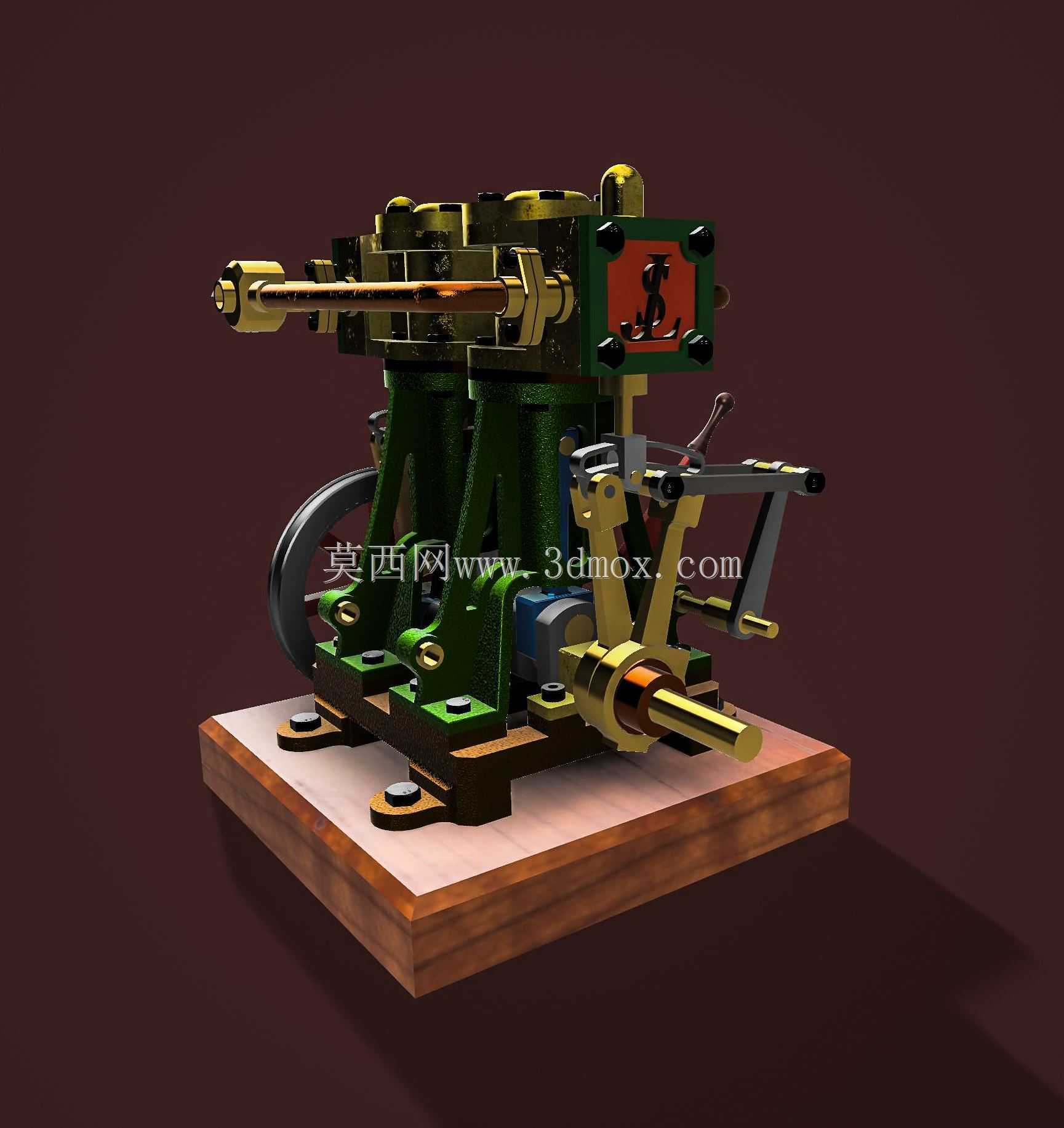

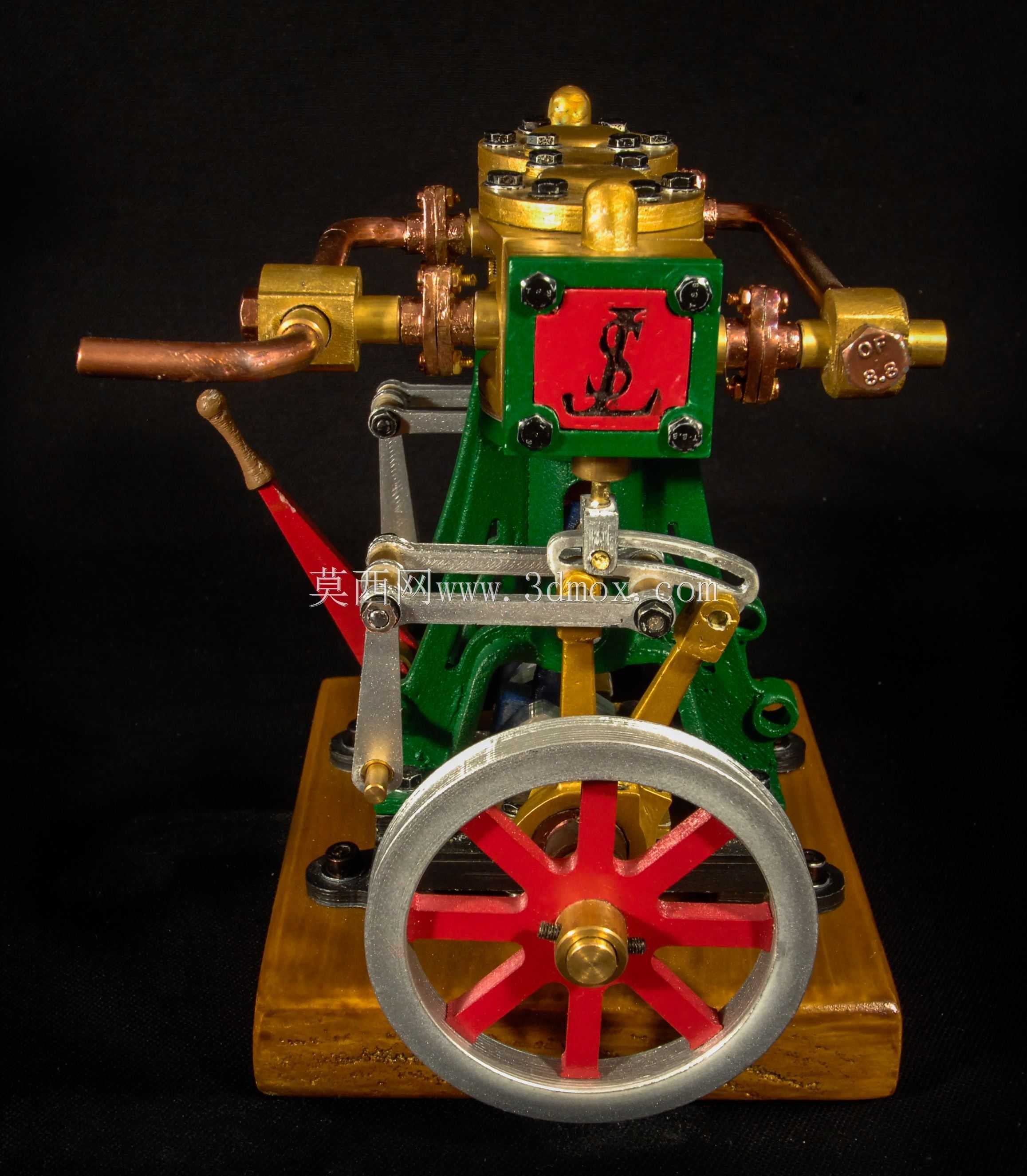

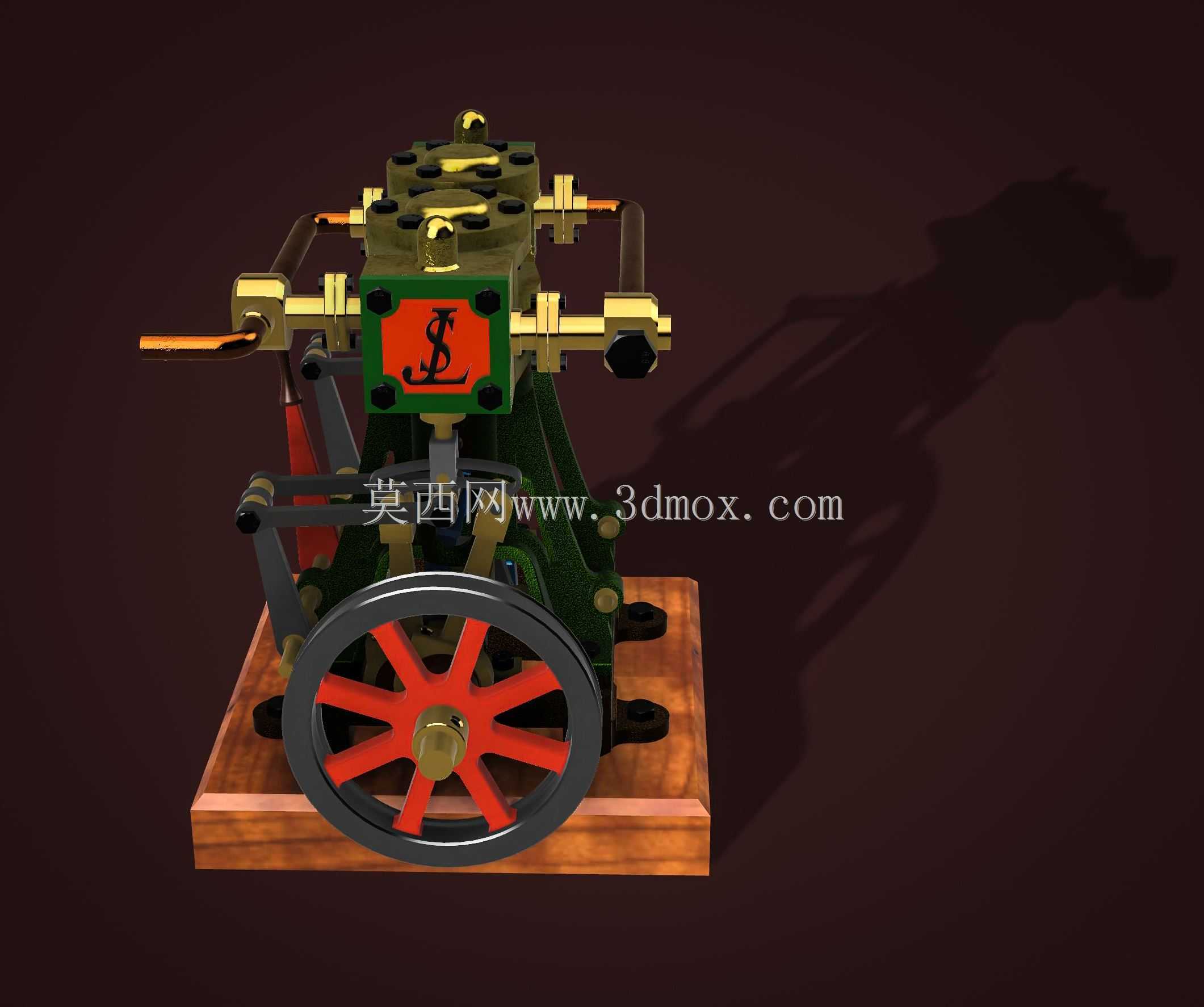

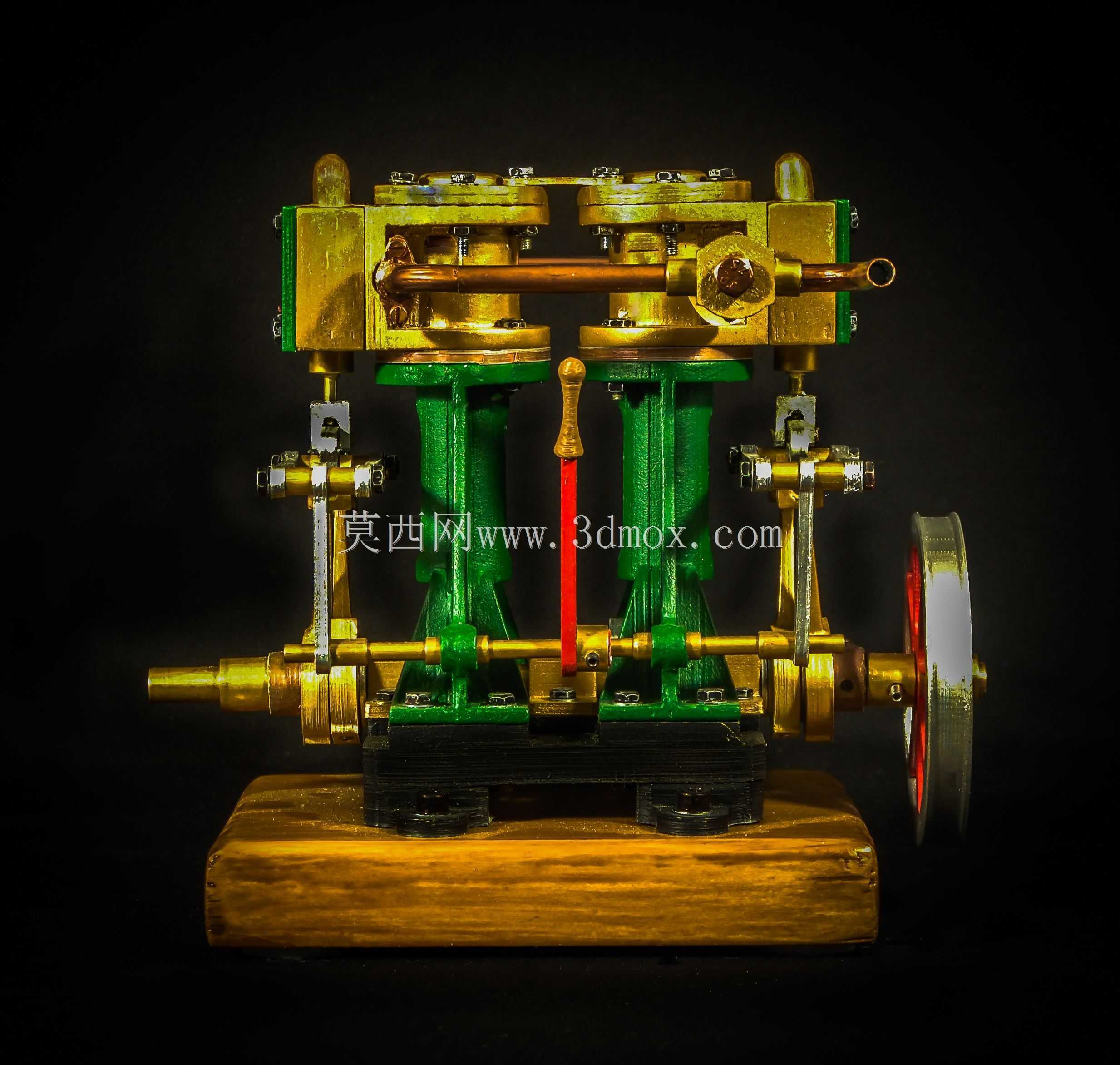

这款双缸蒸汽动力装置，常被用于小型蒸汽动力演示场景、复古机械教具制作以及微型蒸汽动力设备的动力输出单元，也可作为老式工业动力装置的复刻展示件，适配科普展馆的工业革命动力原理展示、手工蒸汽动力爱好者的改装搭载需求。从功能特性来看，双缸并列布局的设计能够抵消单缸活塞往复运动产生的侧向振动，相比单缸结构动力输出更平顺，曲轴每旋转一周可完成两次做功冲程，低速工况下的扭矩输出表现更稳定，可直接通过端部的飞轮外接传动带，为小型发电机、微型水泵等附属设备提供动力输入。设计过程中，首先确定了双缸对称分布的整体架构，将配气阀组集成在缸体顶部，缩短蒸汽流通路径，减少管路压损；缸体侧面的密封端盖采用螺栓压紧密封结构，方便后期拆解维护活塞与密封件，连杆与曲轴的连接部位预留了润滑注油通道，可在不拆解主体结构的情况下完成运动副的润滑保养。飞轮采用辐条式结构，在保证转动惯量满足储能需求的前提下，降低整体自重，轮缘做了加厚处理，能够储存更多旋转动能，平稳活塞往复运动带来的转速波动。安装底座采用实木材质，既可以隔绝缸体工作时传导的振动，也能通过螺栓将整个动力装置固定在安装平面上，底座的长宽尺寸为14厘米、12厘米，整体装置高度为17厘米，安装时需要在底座周边预留至少5厘米的操作空间，方便连接蒸汽管路、外接传动带以及日常维护操作。配气机构的联动杆与曲轴做了同步运动匹配，能够精准控制两个气缸的进排气时序，避免出现配气错位导致的动力反冲问题，缸体外部的铜质管路既承担蒸汽输送功能，也兼顾了复古外观的视觉效果，所有运动部件的连接间隙都经过公差匹配，既保证转动灵活无卡滞，也不会因为间隙过大产生运行异响。
