波兰PZL130 Orlik TC-II涡桨教练机三维造型

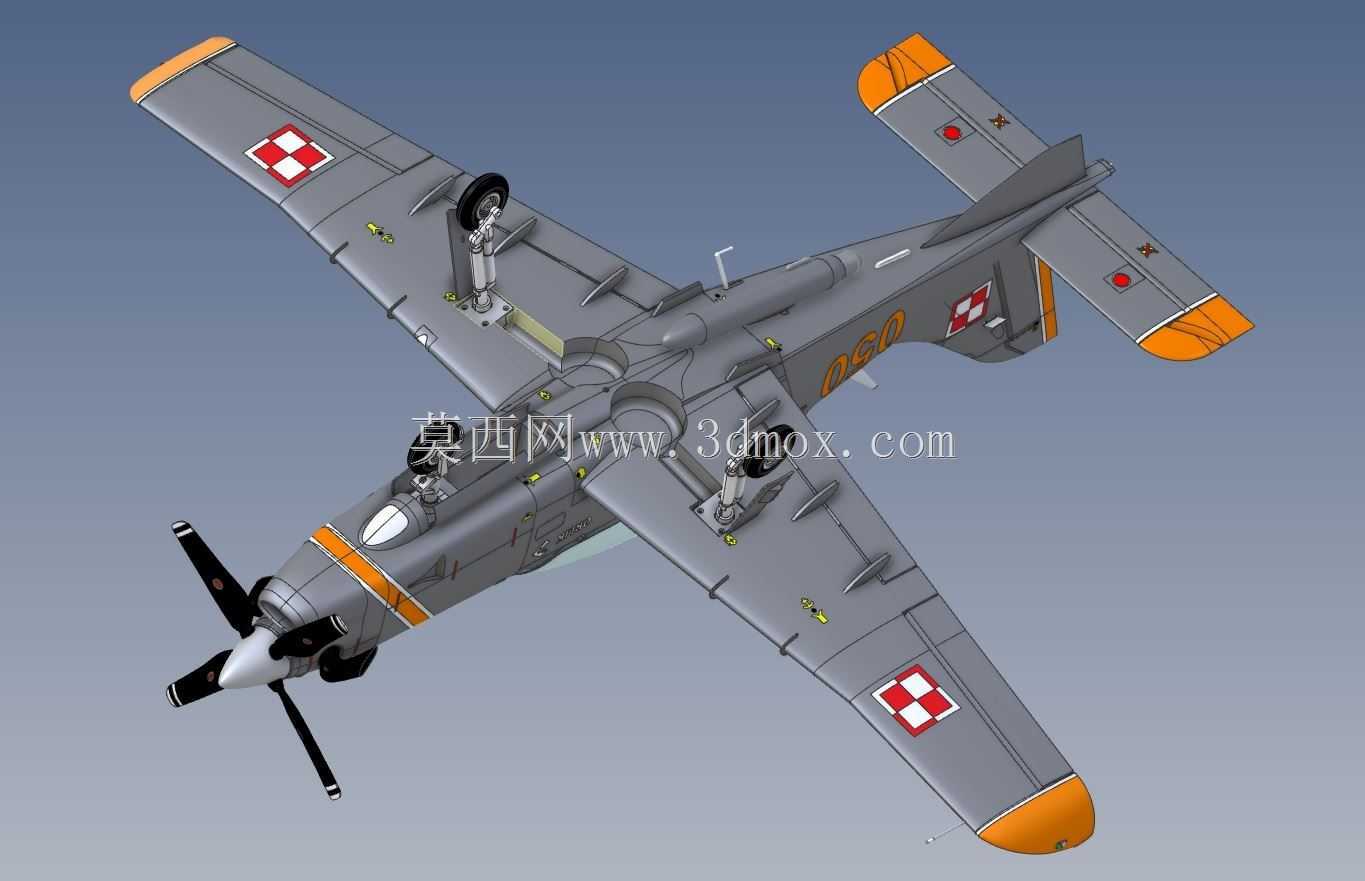

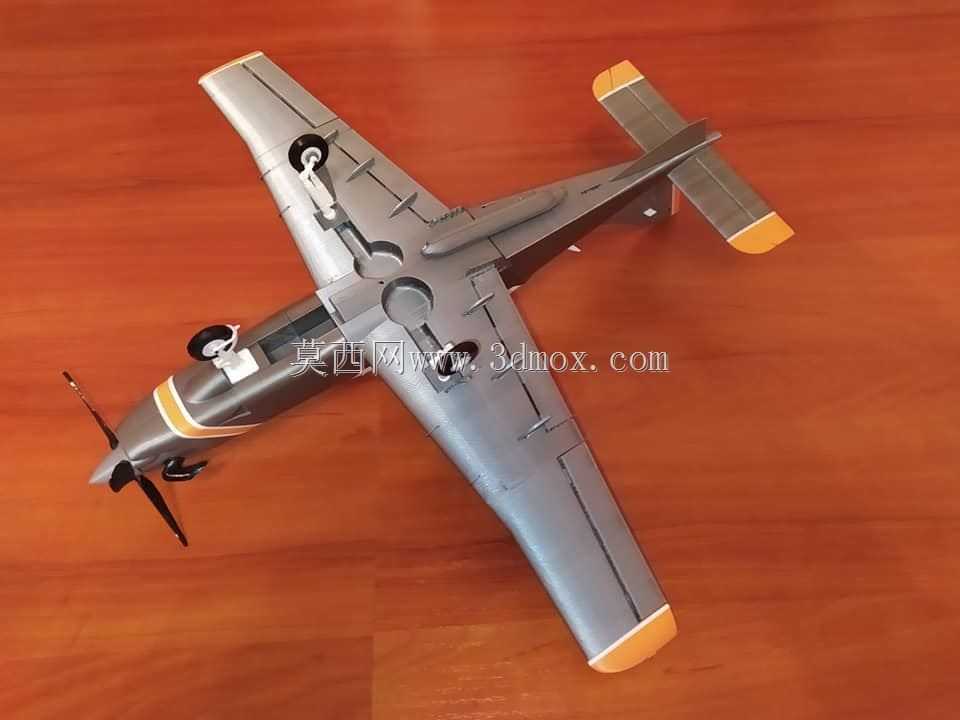

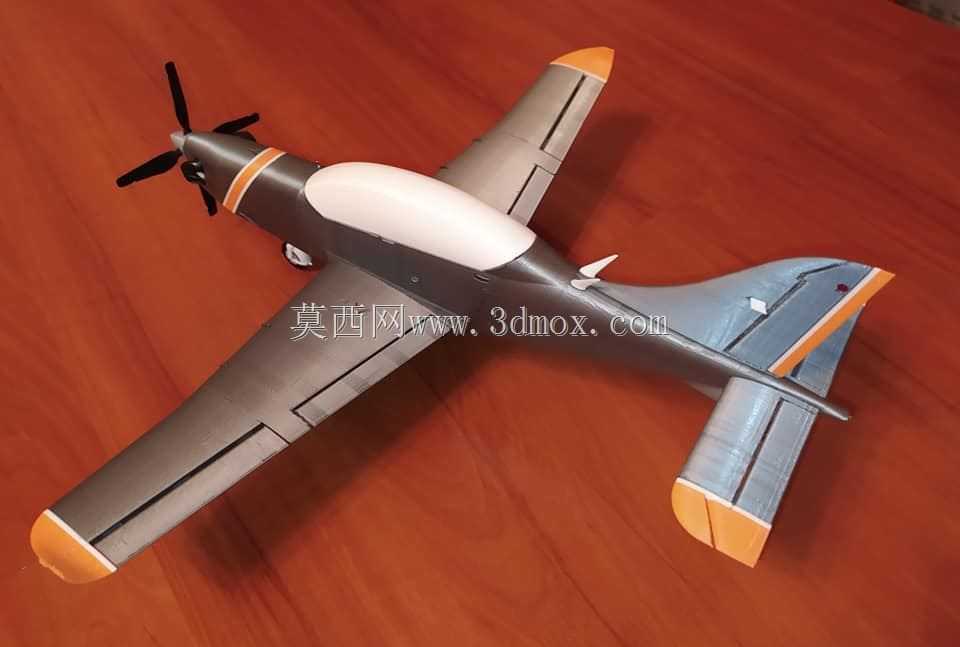

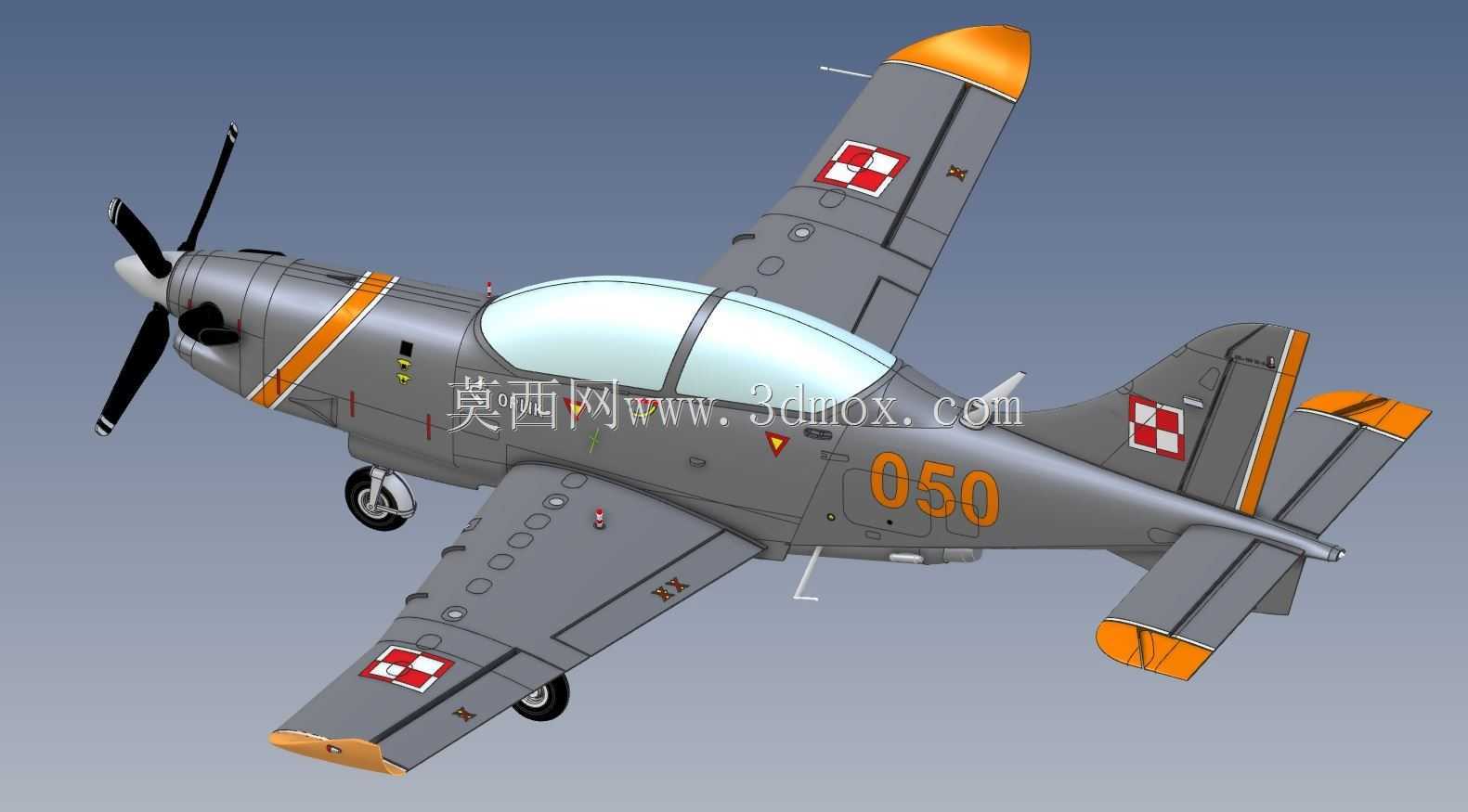

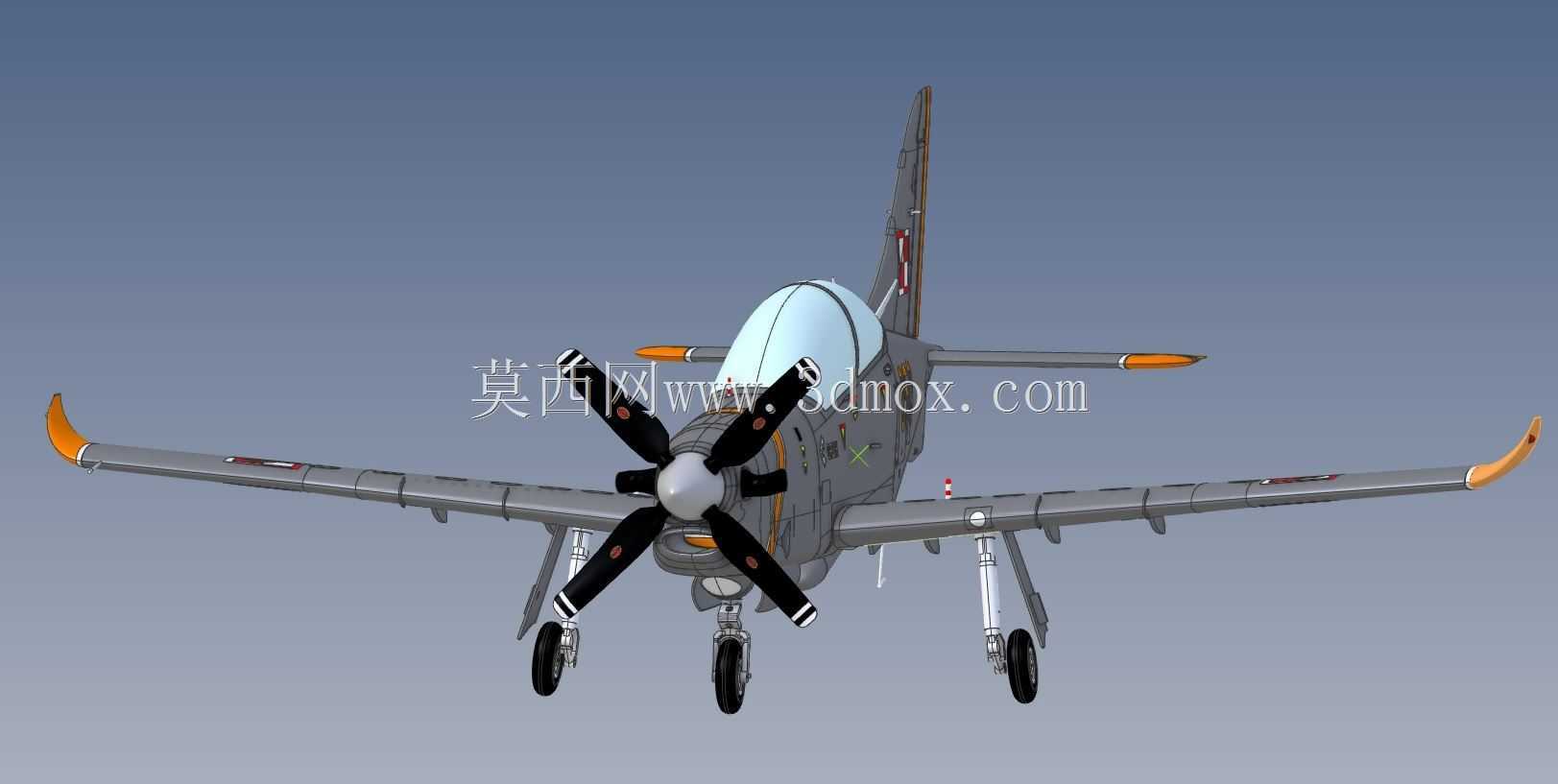

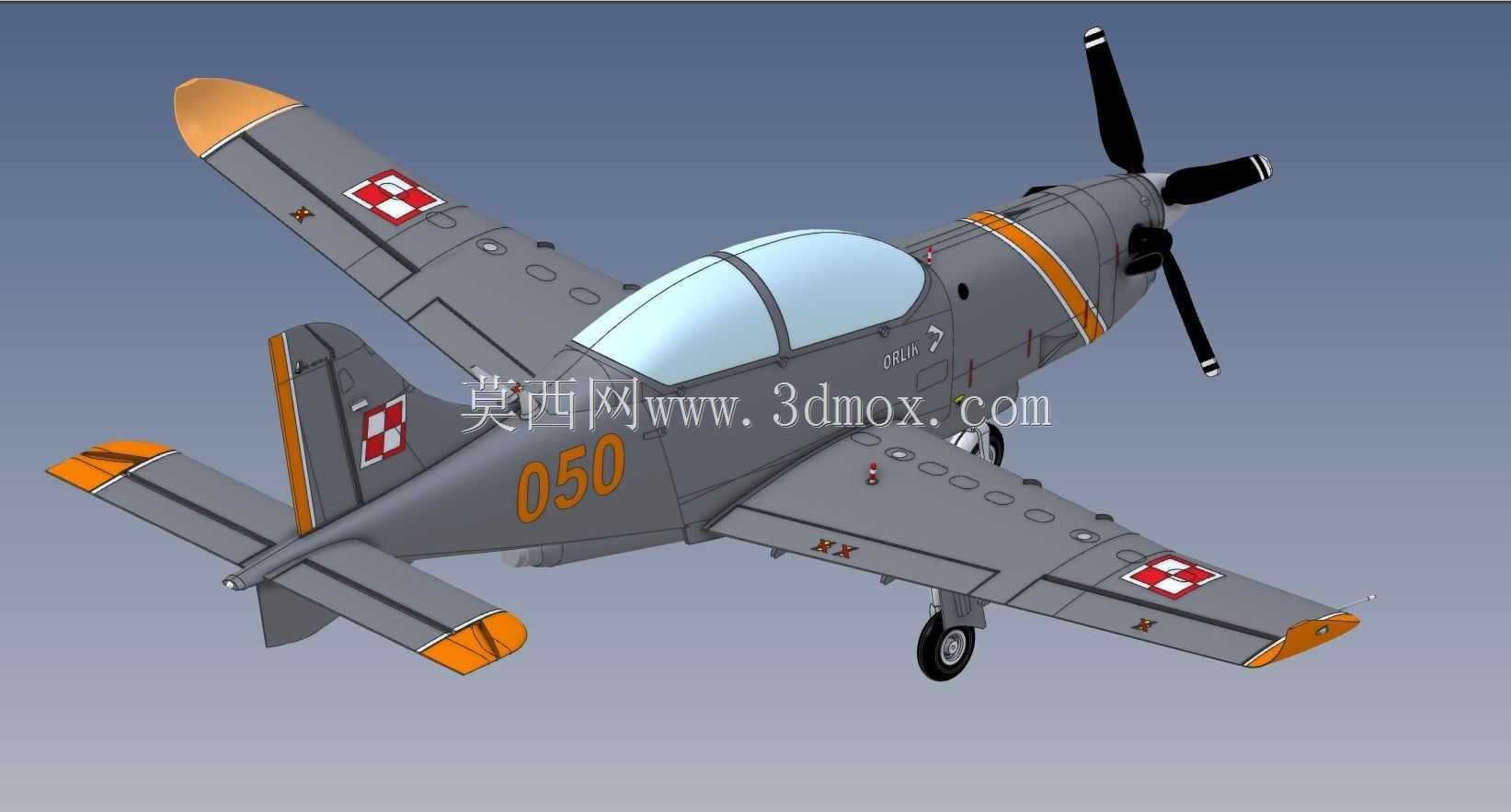

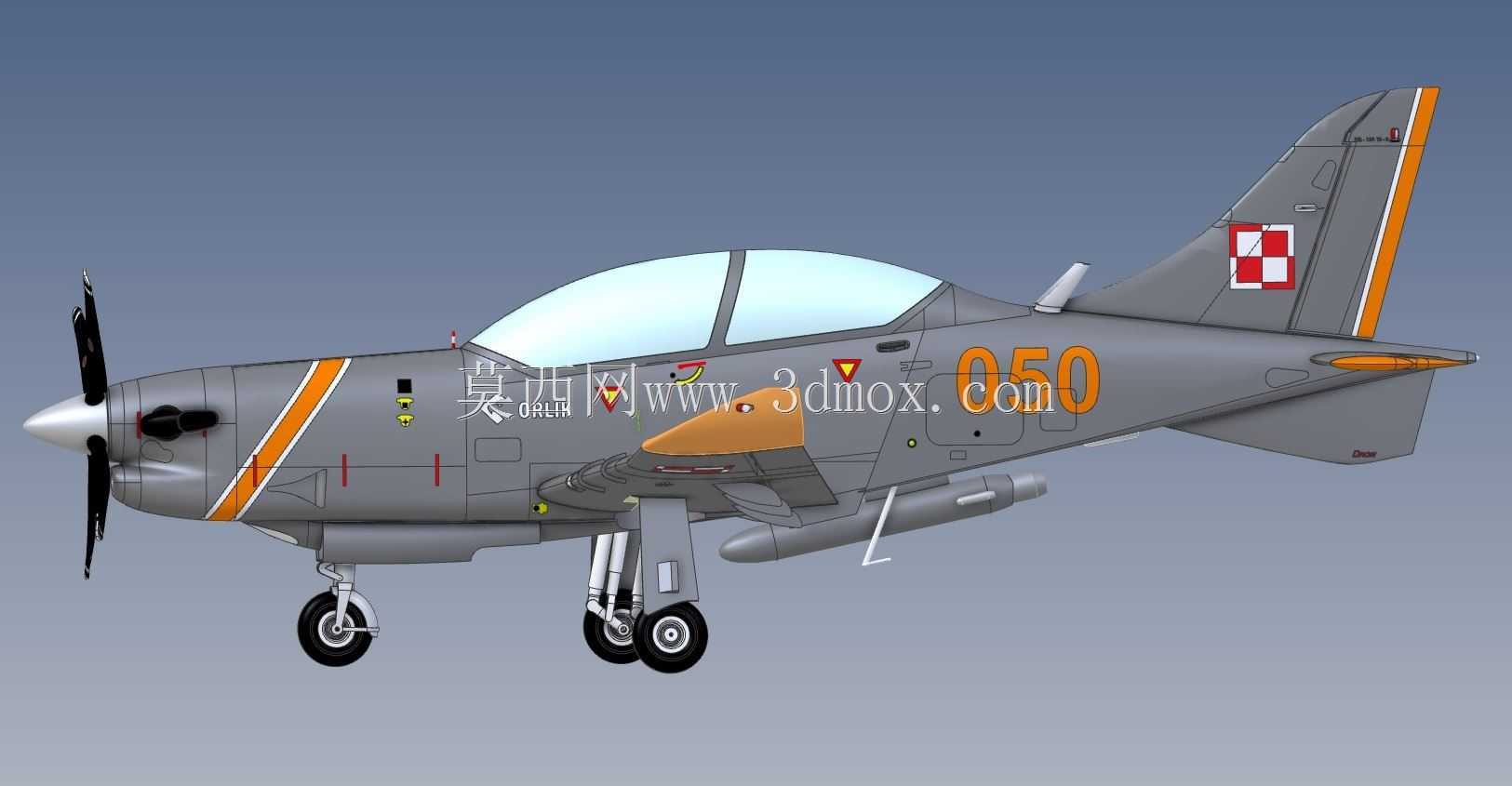

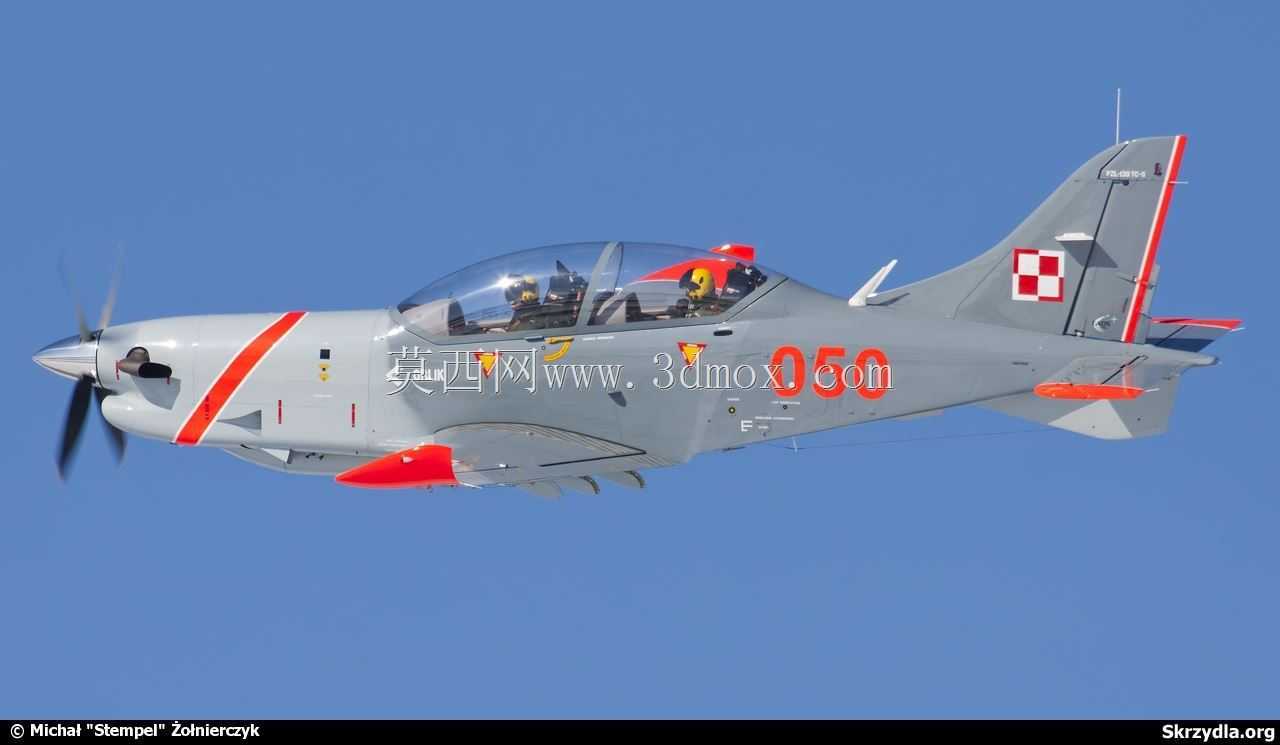

这款初级涡桨教练机的三维建模，完全围绕飞行训练场景的实际使用需求展开，首先要明确的是，这类机型的核心定位是为飞行学员提供从初级螺旋桨飞机向高级喷气式教练机过渡的训练平台，日常承担基础驾驶术训练、简单特技飞行训练、仪表飞行训练以及部分战术基础科目训练任务，部分改进型号还可承担轻型对地攻击的近距支援任务，在空军训练体系中承担承上启下的关键作用。建模过程中首先要把控的是整机的气动外形边界，该机型翼展控制在400mm级的等比例缩放基准下，机身长度、垂尾高度、平尾展长都严格按照实机比例还原，机身截面采用椭圆修形的流线型设计，从机头发动机舱段开始逐步过渡到座舱段、机身中段、尾椎段，每一段的曲面曲率都要匹配实机的气动要求，避免曲面不光顺带来的气动模拟偏差。座舱段采用串列双座布局，整体式气泡座舱盖的曲面弧度要保证前后座飞行员都有足够的下视视野，这一点是教练机设计的核心要求之一，建模时特意调整了座舱盖的侧方倾斜角度，匹配实机的视野设计参数，同时座舱内部的仪表台、驾驶杆、座椅的安装位置都预留了准确的安装边界，方便后续细化座舱内部结构。机翼采用下单翼布局，翼型选用低速飞行特性优异的层流翼型，机翼前缘后掠角极小，保证低速飞行时的升力系数，适合初级训练阶段的低速操作需求，机翼上的副翼、襟翼的偏转边界都按照实机的舵面偏转角度做了限位设计，襟翼的起飞位、着陆位偏转角度分别对应不同的训练场景需求，机翼下表面预留了外挂点的安装接口，可匹配副油箱或者训练弹的安装需求。尾翼部分采用常规布局，垂尾后掠角度匹配整机的纵向稳定性要求，方向舵、升降舵的舵面铰链位置都做了准确的结构还原，保证操纵面的运动逻辑符合实机的操纵原理。动力段采用涡桨发动机配套三叶螺旋桨的布局，螺旋桨的桨叶翼型、扭转角度都按照低速大拉力的需求设计，机头的发动机整流罩曲面做了减阻修形，和机身过渡段的曲面做了连续曲率处理，避免出现气动阻力突增的问题。起落架采用前三点式布局，前起落架位于机头下方，主起落架安装在机翼根部的承力结构位置，起落架的收放路径、轮距、轴距参数都严格匹配实机的地面滑行稳定性要求，轮胎的尺寸、起落架减震支柱的行程都按照训练机粗暴着陆的使用场景做了参数匹配，保证地面滑行、起飞着陆阶段的结构强度冗余。整机的涂装标识也按照波兰空军的现役涂装做了还原，包括机身编号、国籍标识、训练标识的位置都准确对应，方便后续做渲染展示或者模拟训练场景的搭建。
