DIY3D打印机Z轴光电止动限位组件

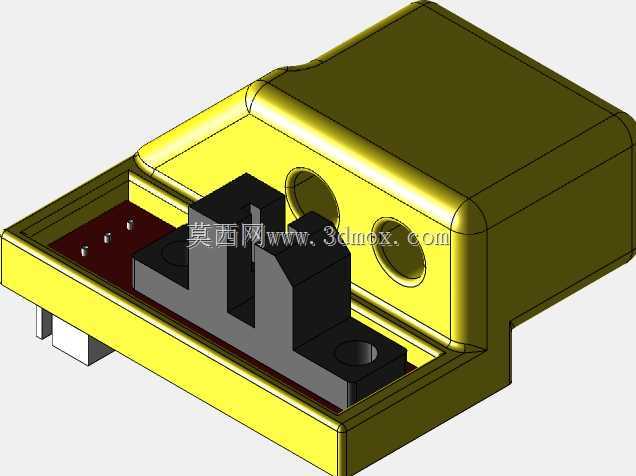

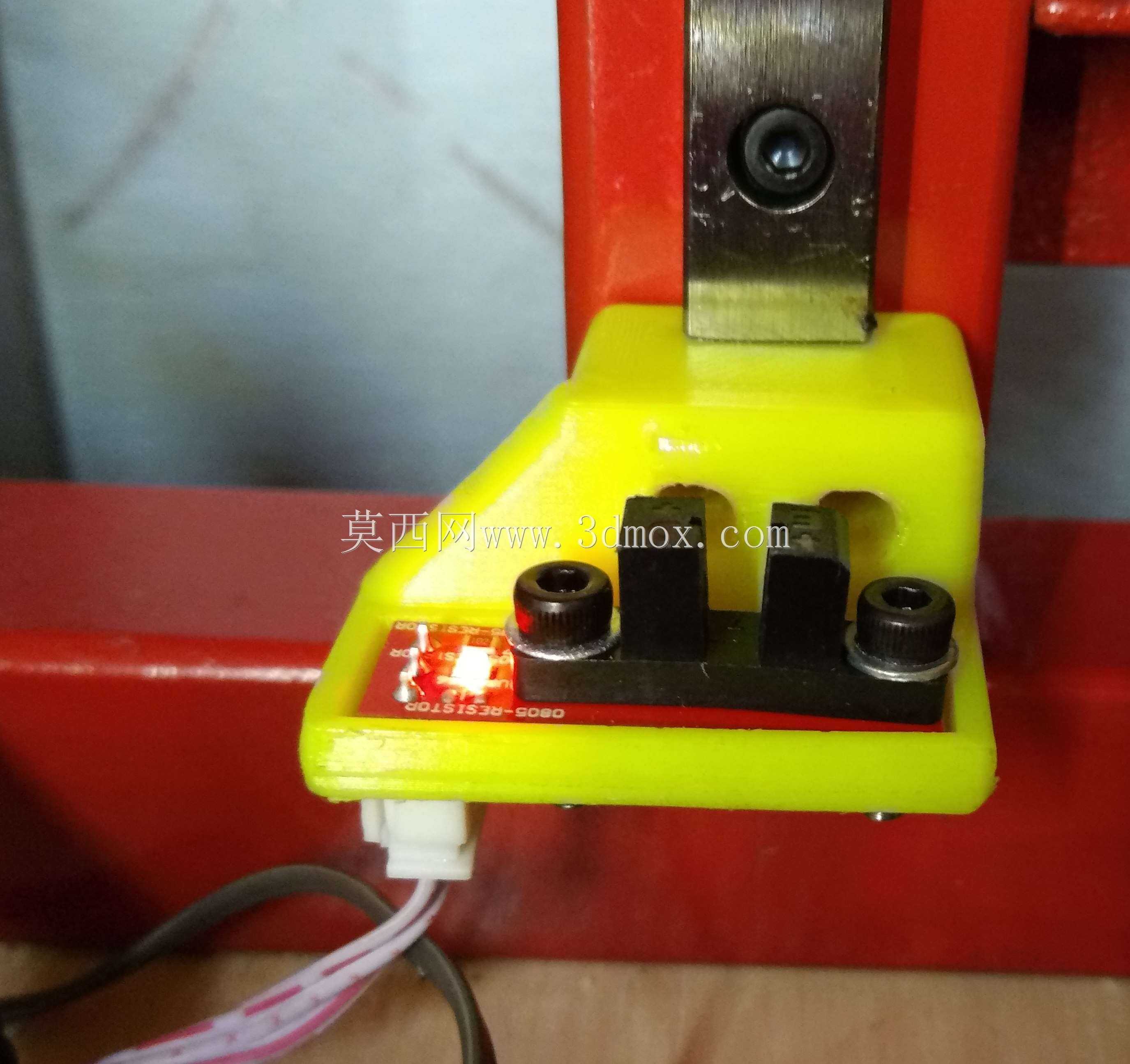

这款Z轴光电止动组件是桌面级DIY熔融沉积型3D打印机的核心定位部件，主要承担Z轴运动行程的极限位置检测与归零定位功能，在设备实际运行过程中，打印平台沿Z轴导轨上升至预设打印初始位时，组件内的光电传感器会通过遮挡光耦信号触发位置反馈，向设备控制系统传递到位信号，切断Z轴步进电机的进给驱动，避免平台超程撞击挤出头结构，同时也为每次打印作业提供统一的Z轴高度基准，直接影响首层打印的附着效果与整体打印精度。从结构设计来看，组件采用分体式组合结构，黄色绝缘安装基座采用工程塑料注塑成型，基座上预留了两个对称的内六角螺丝安装孔位，可直接固定在打印机的红色型材框架上，安装孔位的间距匹配常规2020铝型材的槽口间距，无需额外加工转接件即可完成装配，基座中部设计了内凹的传感器容纳腔，槽型光电传感器嵌装在腔体内，传感器的检测槽正对Z轴运动方向上的触发挡片安装位，挡片固定在Z轴滑动台的金属支架上，随平台同步上下运动，当挡片插入光电传感器的U型检测槽时，红外发射与接收端之间的光路被阻断，传感器输出电平跳变信号完成位置触发。基座侧面预留了走线槽位，传感器的信号线缆与供电线缆从槽位引出后可沿型材框架布线，避免线缆随Z轴运动反复弯折出现断线故障，线缆末端采用标准接插件，可直接对接常规3D打印机控制板的限位信号接口，接线定义匹配通用开源固件的引脚配置，无需修改固件参数即可直接适配。从安装边界来看，组件整体突出安装面的高度不超过35mm，横向宽度控制在40mm以内，不会占用打印平台的有效成型空间，基座底部与型材安装面贴合后，传感器检测槽的中心高度与Z轴归零位的设计高度偏差可控制在0.1mm以内，配合固件的偏移量微调功能，可快速校准Z轴零点位置。在实际应用场景中，这类光电式止动组件相比传统的机械微动限位开关，没有机械触点的磨损问题，触发重复定位精度更高，长期使用不会出现触点氧化、弹跳导致的定位漂移问题，尤其适合长时间连续运行的DIY3D打印机改装与自制场景，组件的安装基座同时起到绝缘与防护作用，可避免打印过程中产生的金属碎屑、耗材滴落物落到传感器光路上造成误触发，两侧的安装螺丝采用带垫片的内六角螺丝，锁紧后可调整组件的前后位置，适配不同行程的Z轴导轨安装需求，传感器的触发响应时间在毫秒级，可匹配Z轴高速归零时的运动速度，不会出现触发滞后导致的超程问题。
