DIN923带肩开槽螺钉多规格精密建模

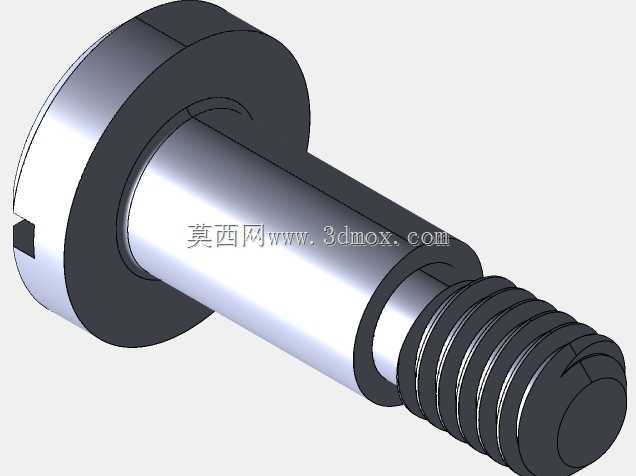

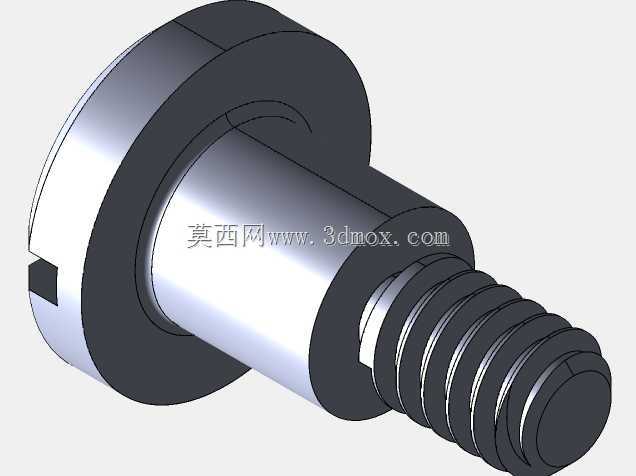

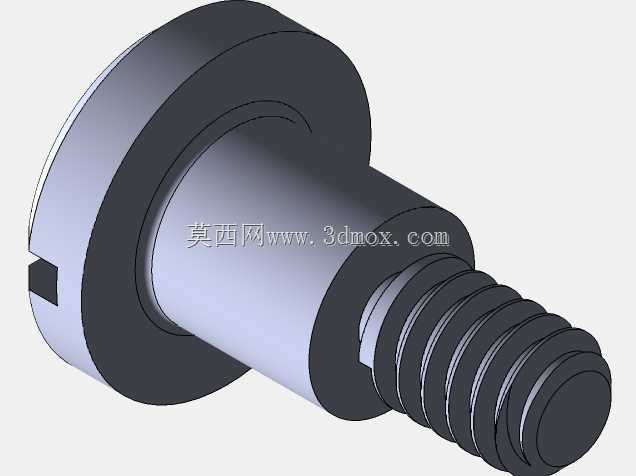

在精密工装夹具、小型自动化模组以及仪器仪表的装配场景中，普通盘头螺钉往往无法同时满足轴向定位与螺纹锁紧的双重需求，带肩开槽螺钉的结构优势便在此处凸显。这类螺钉的圆柱肩台可以直接嵌入被连接件的沉孔或定位孔内，在拧紧螺纹之前就通过柱面配合完成径向限位，避免螺钉受侧向力时发生偏摆，也能让被固定的薄板、衬套或小型转轴保持稳定的同轴度。

从实际选型角度看，肩高是决定安装边界的核心参数。小规格型号的肩高覆盖范围较窄，适配薄型钣金、电子组件外壳等对安装空间高度敏感的部位；大规格型号的肩高区间更大，可用于夹具定位块、导轨压块以及需要承受一定剪切载荷的连接节点。设计三维模型时，需要分别控制肩台直径、螺纹公称直径、开槽宽度与深度的比例关系：肩台直径通常大于螺纹大径，从而在贴合面形成环形承压面，降低被连接件表面的压应力；头部开槽需兼顾标准旋具的啮合深度与螺钉头部的结构强度，槽口边缘的倒角既影响外观一致性，也能减少旋具导入时的刮擦。

建模过程中，螺纹段不必完全还原微观牙型细节，但必须准确表达螺纹收尾长度与肩台端面的过渡距离。这一尺寸直接关系到装配时螺纹能否完全旋入基体，以及肩台端面是否能够可靠压紧。若过渡段过长，螺钉拧紧后肩台仍会悬空；若过短，则可能出现螺纹干涉或肩台无法贴合的问题。对于多规格系列模型，还需统一基准坐标系，将肩台贴合面设为装配参考面，使工程师在选型调用时能够直接匹配沉孔深度与通孔直径。

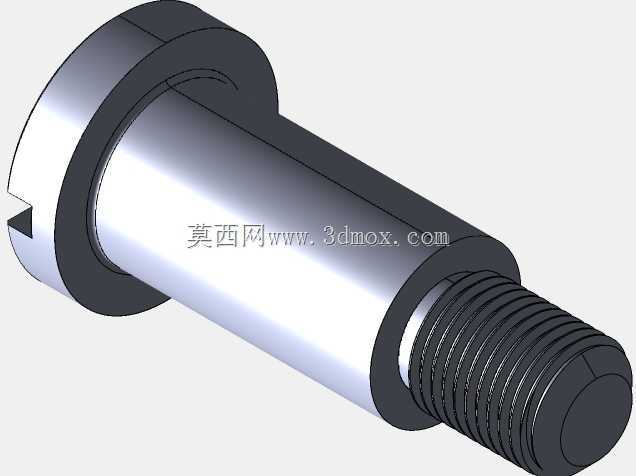

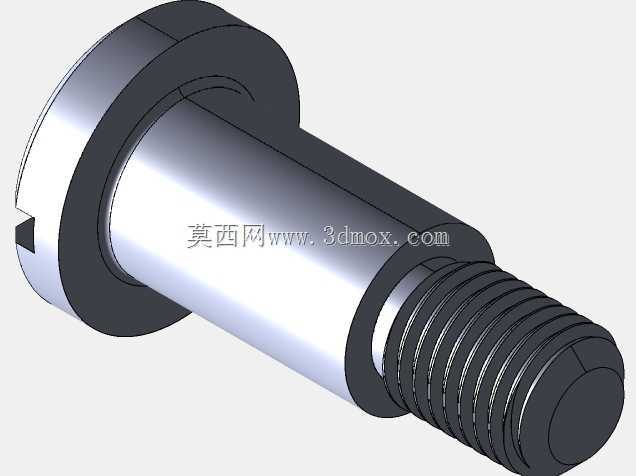

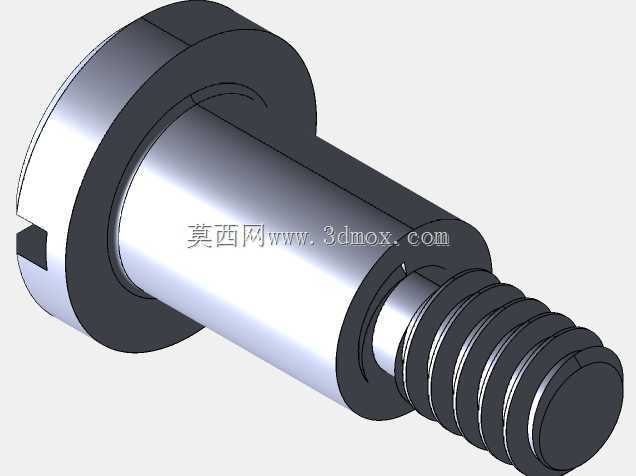

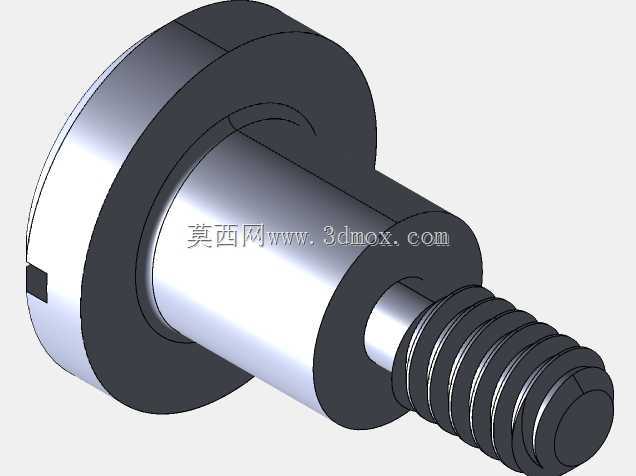

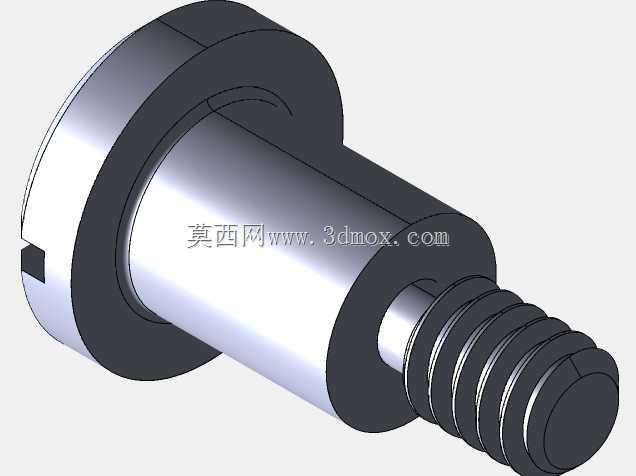

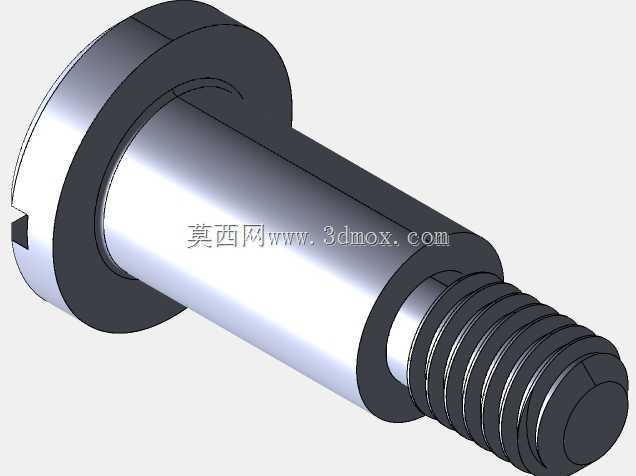

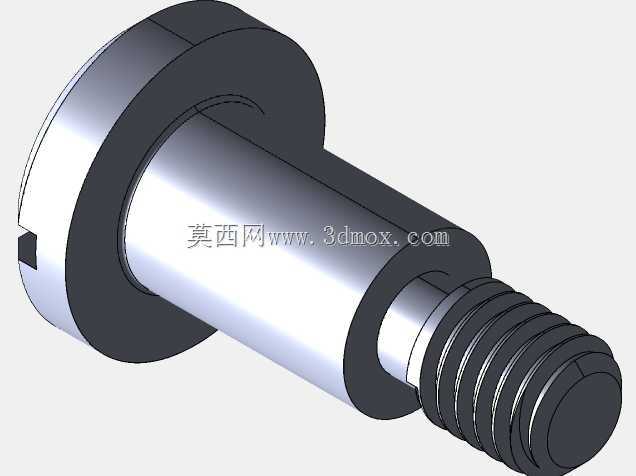

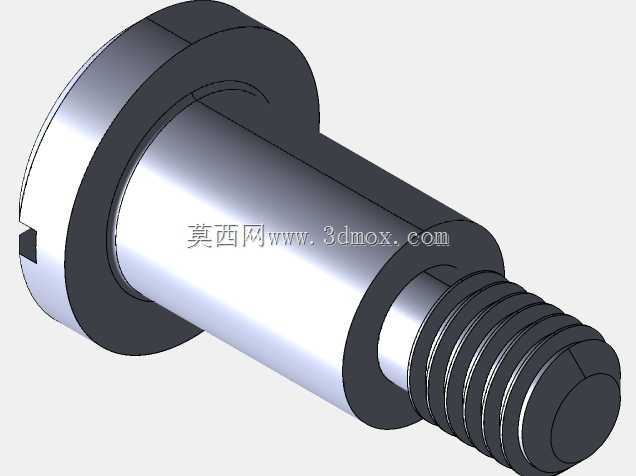

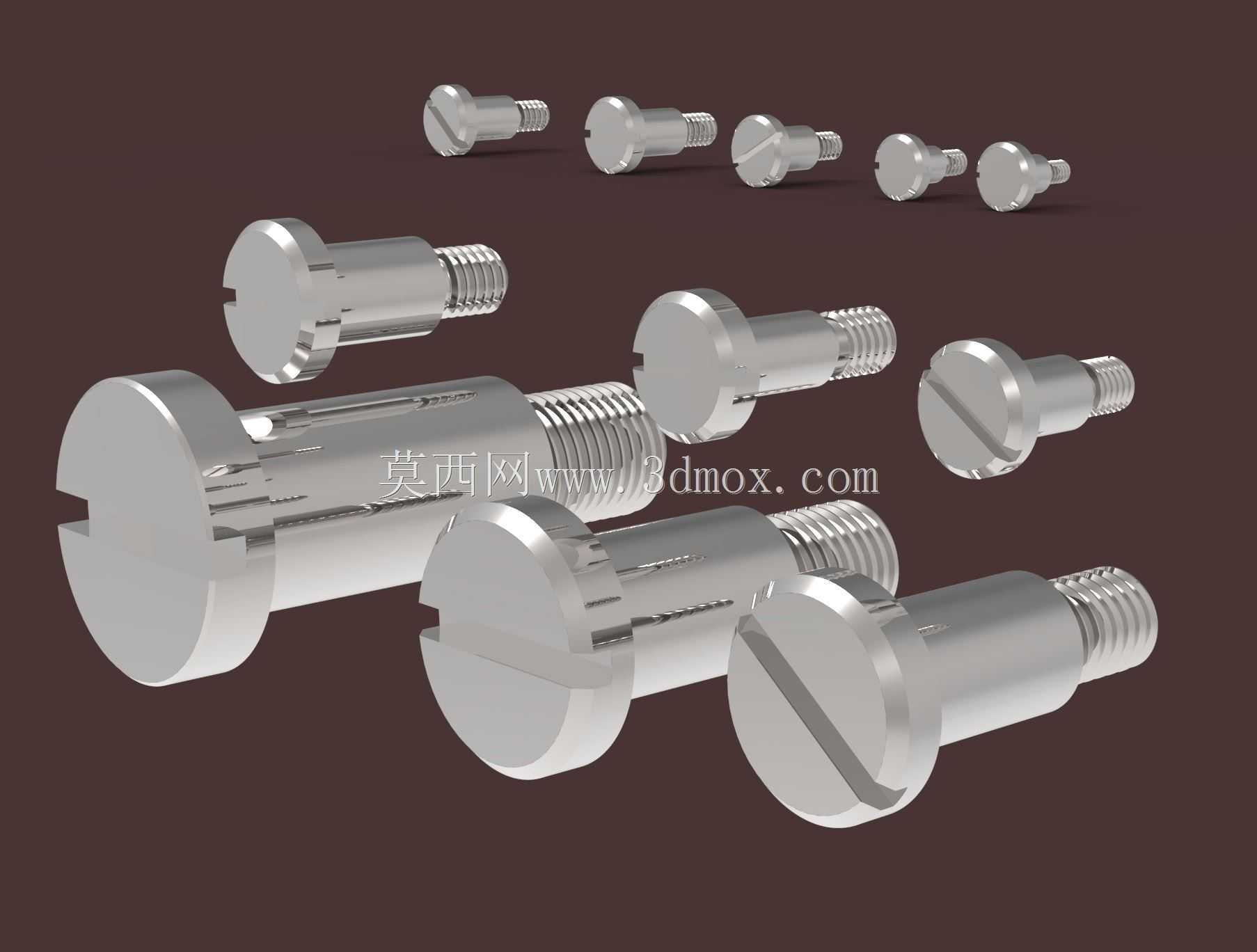

在设备维护与小批量装配场景中，开槽头部允许使用普通一字旋具操作，对工具的兼容性较强；而圆柱肩台同时承担定位销的部分功能，可减少额外定位销的使用，简化零件加工与装配工序。模型完整呈现了不同长度规格的外形差异，能够帮助设计人员在布局阶段校核螺钉与周边零件的间隙，提前发现头部突出、肩台干涉以及螺纹旋入深度不足等问题，从而减少实物试装阶段的修改成本。
