NASA扶手夹V2更新版快扣结构

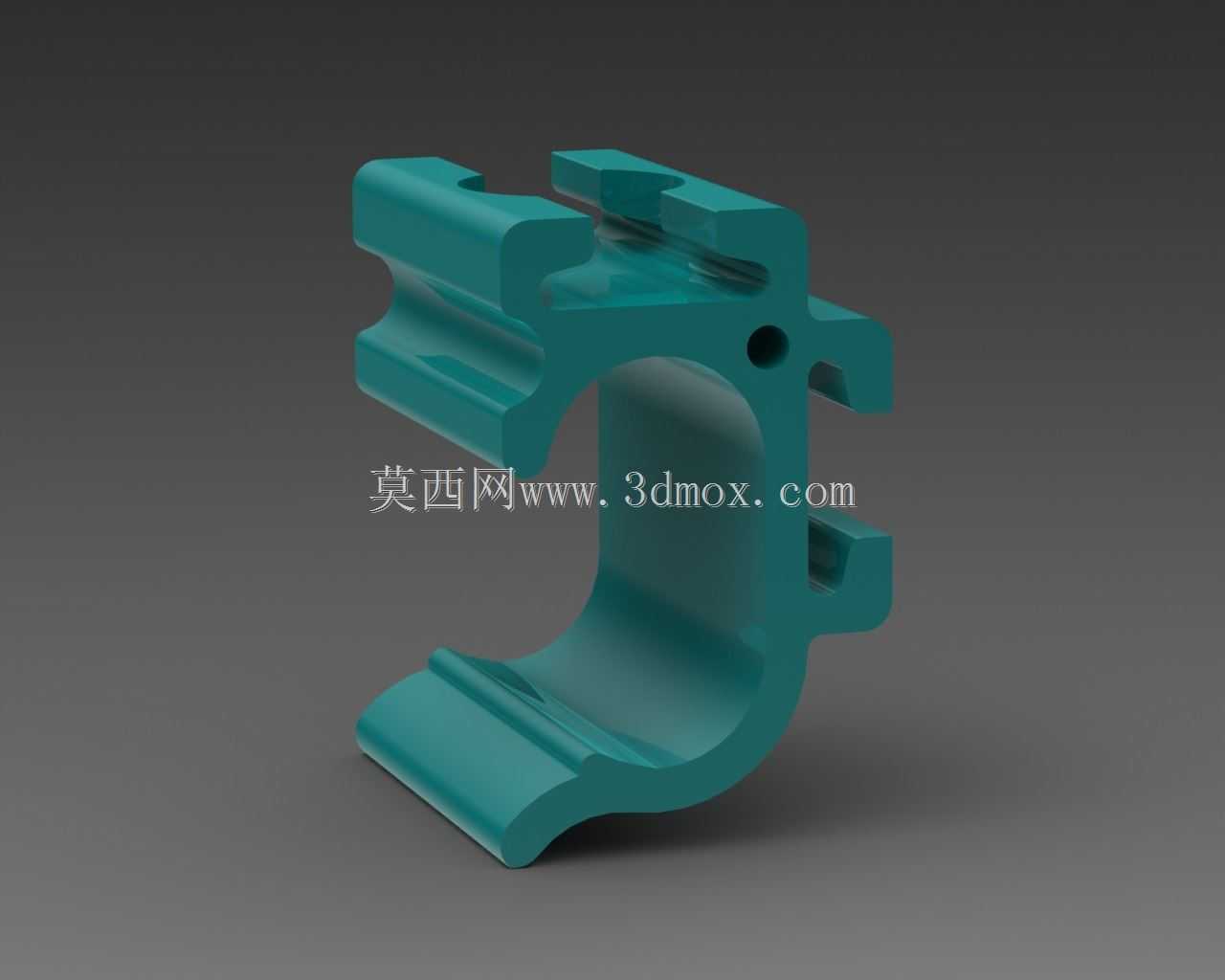

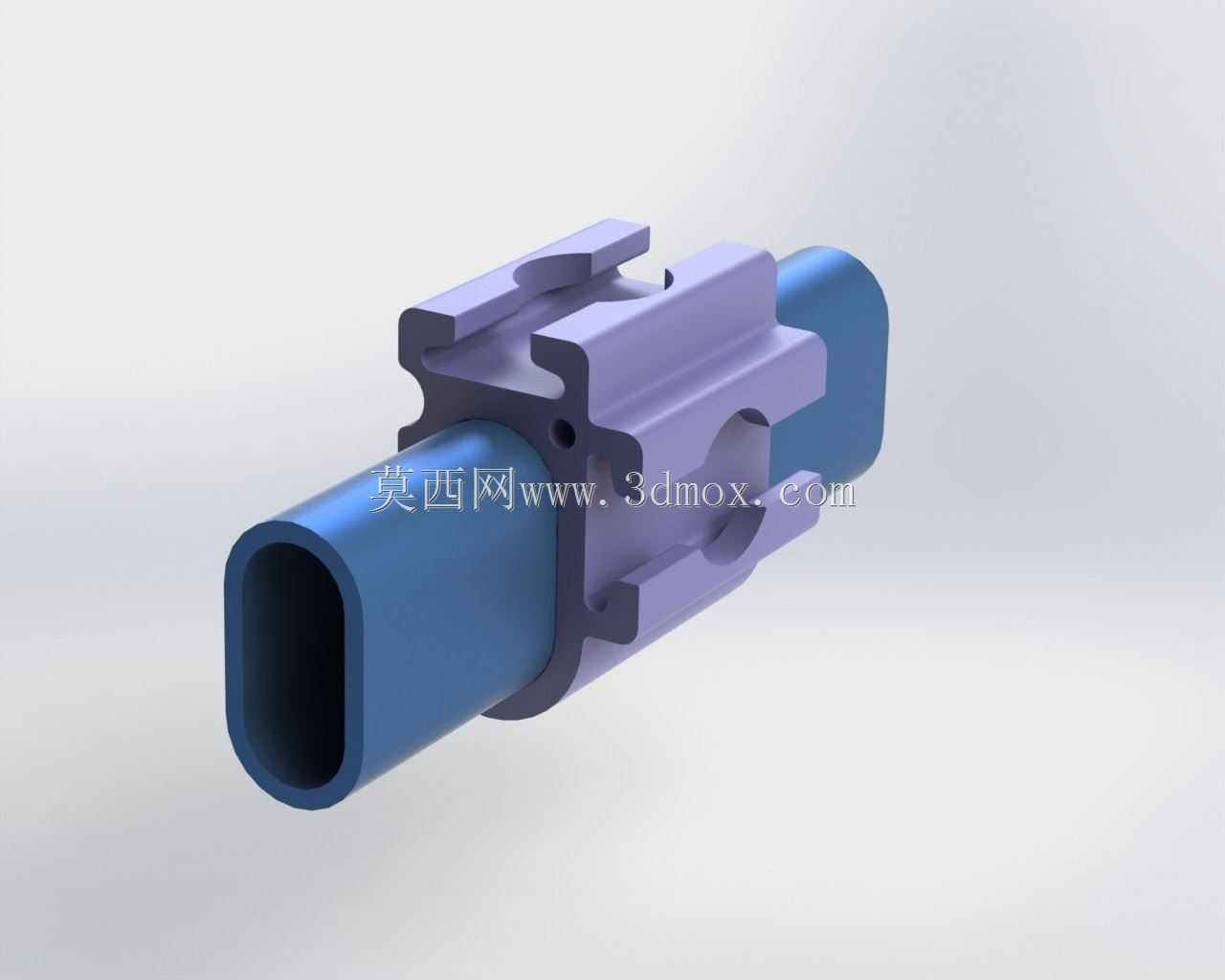

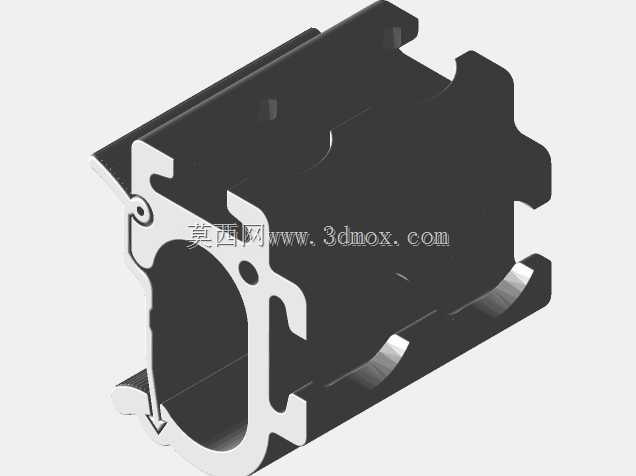

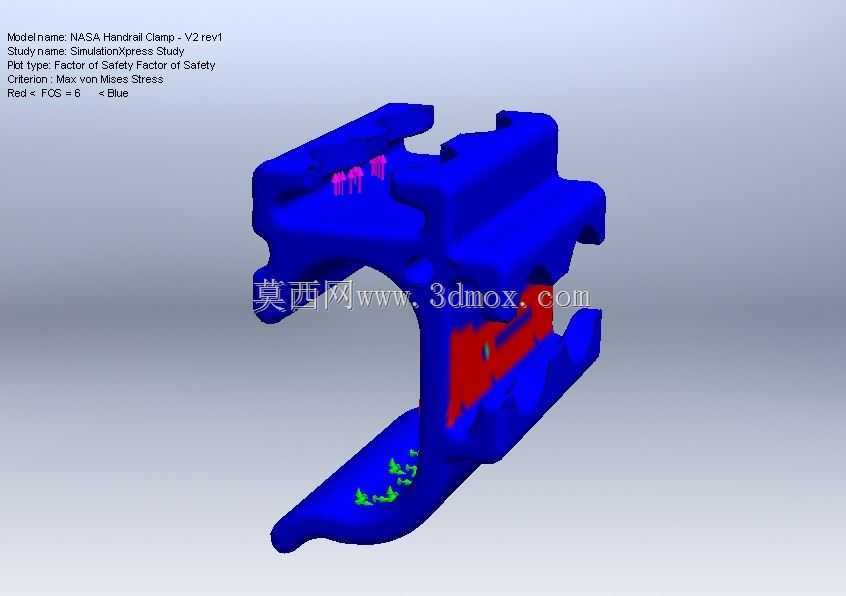

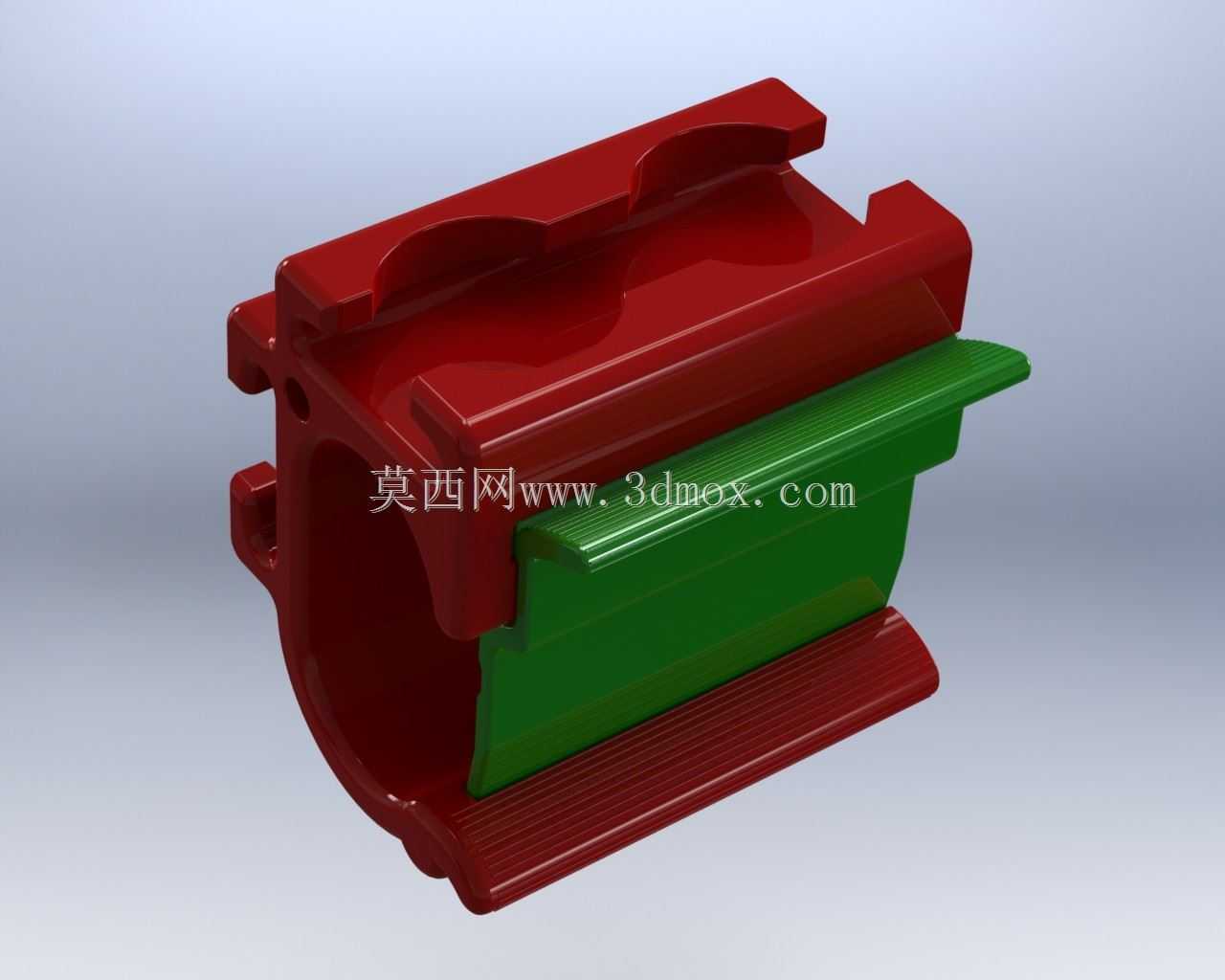

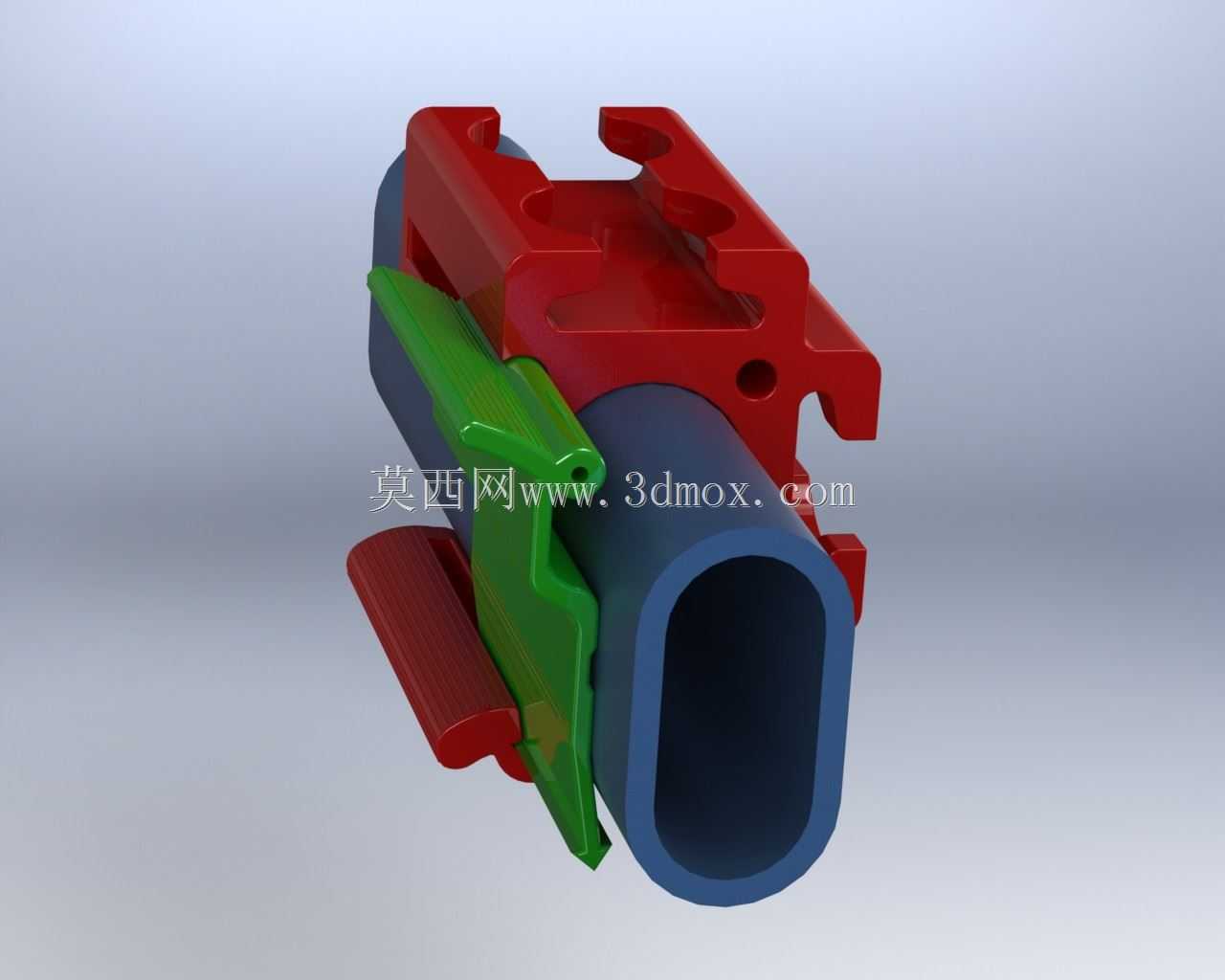

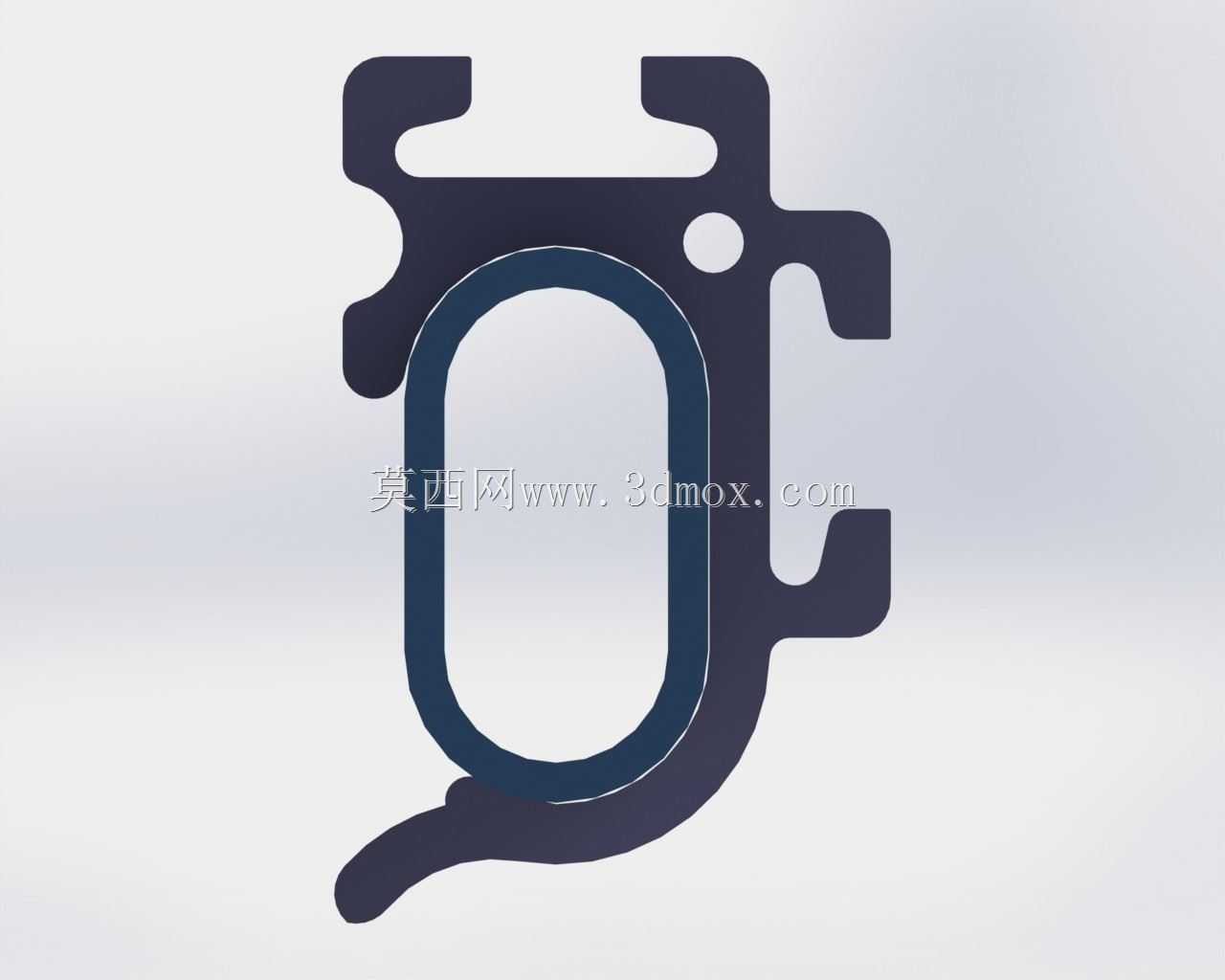

该零件属于按扣式扶手夹持件，核心用途是在管状扶手或导轨上实现快速安装、定位、拆卸与重复装夹。结构上采用C形开口与双侧导向面配合，使夹持件能够沿导轨滑入，并在到位后通过弹性卡扣形成限位。两套导轨导向面彼此呈约90°布置，可适应不同方向的装配姿态，降低在狭窄舱内或设备外侧操作时的对位难度。整体为单件式可打印结构，减少了销轴、弹簧等独立小零件数量，有利于在备件供应受限、装配工具有限的场景下快速更换。从受力角度看，夹持区域集中在开口内侧、卡扣根部以及与扶手接触的承压面上。开口内侧承担主要法向夹持力，卡扣根部承受反复插拔带来的弯曲载荷，底部承托面则在扶手压入后限制继续位移。设计中通过加厚卡扣根部、过渡圆角和连续肋条来分散应力，避免尖角造成的应力集中。外侧轮廓并非单纯装饰，而是兼顾握持、施力和避让：上部凸缘用于手指按压或工具辅助解锁，侧面凹槽为卡扣变形预留空间，底部延伸段形成托持边界，使零件在夹持后不易绕管轴转动。几何边界方面，需重点控制开口宽度、卡口深度、导向面夹角以及卡扣悬伸量。开口宽度决定适配管径范围，过大会导致夹持松动，过小则造成压入困难甚至卡扣断裂；卡口深度影响装配后的轴向窜动，需在保证锁定可靠的同时保留必要的装拆行程；90°导向面则要求两侧接触面具有足够直线度，否则滑入过程中会出现偏卡。安装时，先将一侧导向面贴住扶手，再沿导向方向旋转或压入，直至卡扣越过扶手外圆并发出到位反馈。拆卸时按压上部弹性臂，使卡扣退出锁定位置，再反向滑出即可。该逻辑适合需要频繁维护、临时固定或沿扶手调整位置的场合，例如舱外扶手附件挂载、管线临时约束、工装定位以及检修平台辅助固定。建模时应优先保证卡扣根部的实体连续性，避免为追求外观而削弱关键截面。若用于实际承载，还需结合管径、管壁摩擦系数、操作温度和材料弹性模量校核卡扣保持力与反复装夹寿命。可选锁片结构用于进一步限制卡扣张开，适合振动较强或需要防误开的位置；不加锁片时则更强调徒手快拆。整体设计思路是在不增加紧固件的前提下，用几何自锁和材料弹性完成夹持，同时通过导向面、承托面和弹性臂的协同，兼顾装拆效率、定位稳定性与结构强度。
