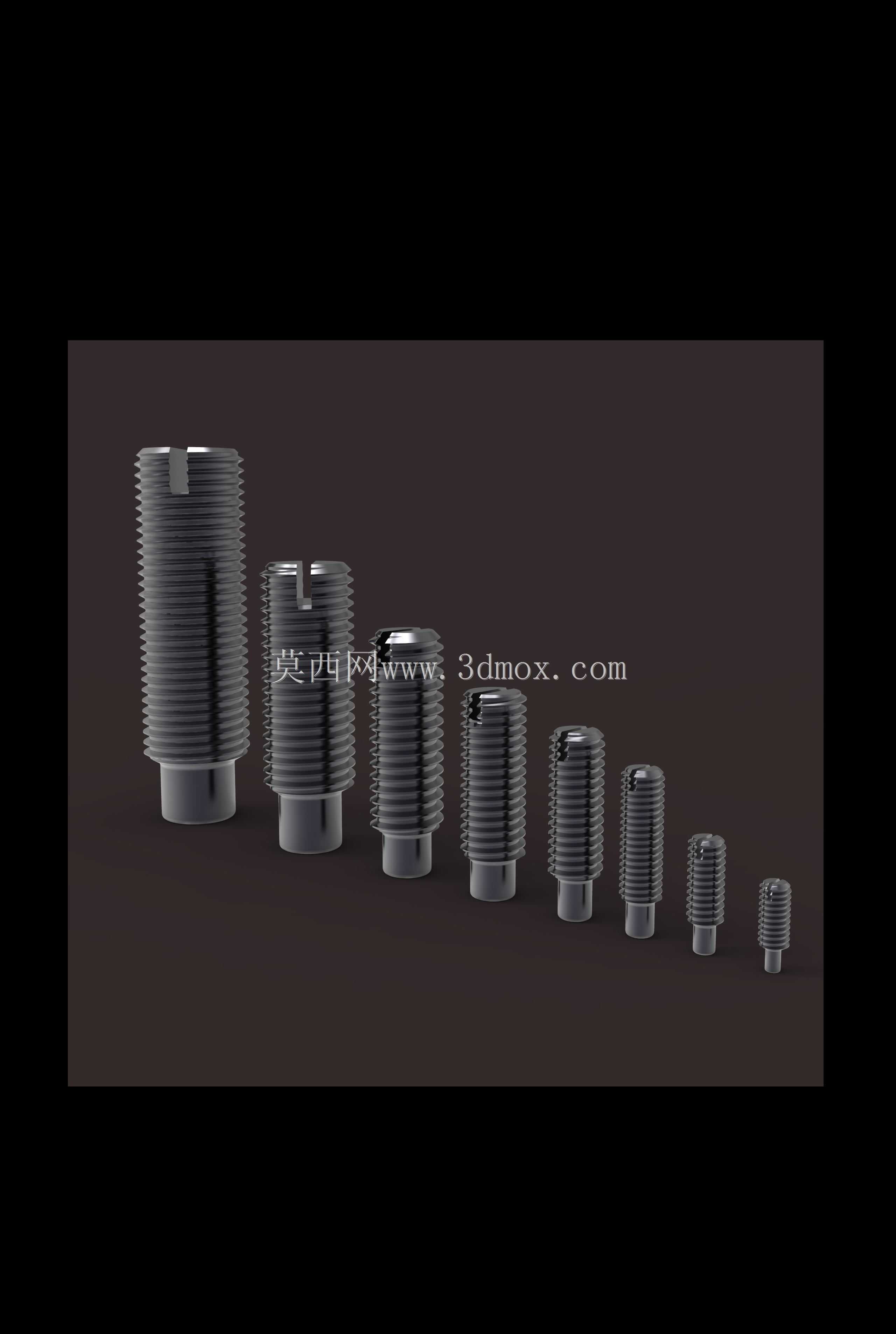

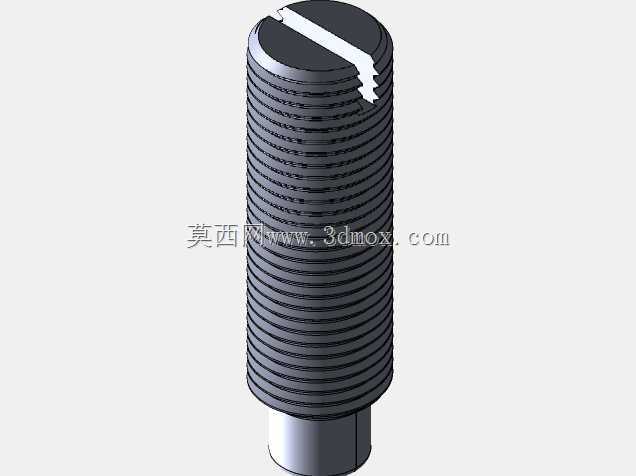

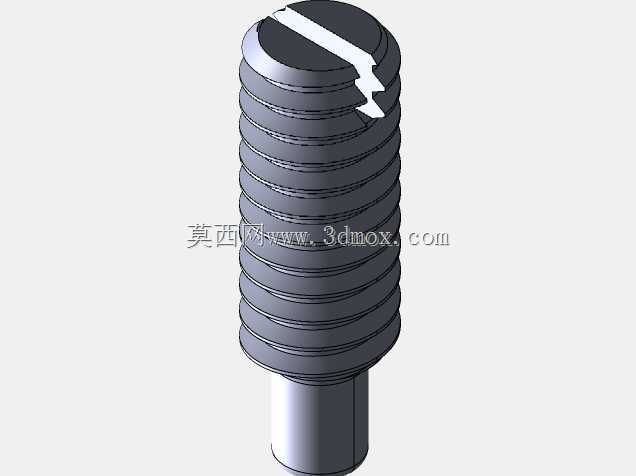

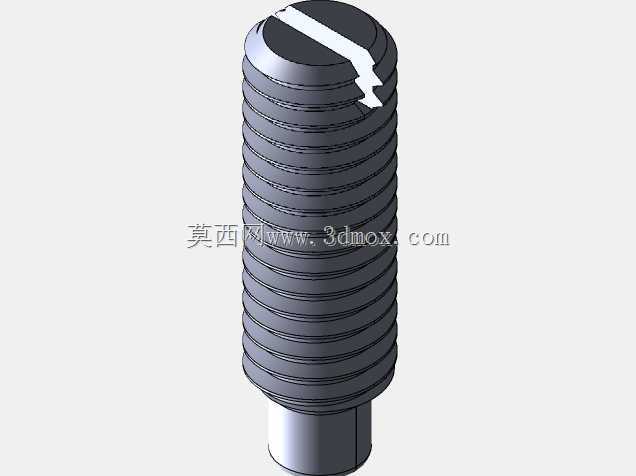

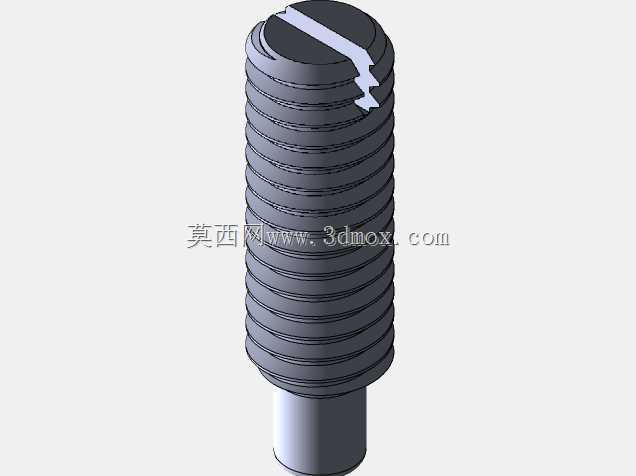

DIN417全止点开槽紧定螺钉M2至M10规格

开槽紧定螺钉在机械装配中常用于轴套、手柄、分度盘、小型传动件的轴向或周向定位，依靠端部顶住配合面形成摩擦或限位，从而限制零件相对位移。DIN417所规定的全止点结构，其端部具有明确的止动接触面，相比普通锥端或平端紧定件，在频繁微调、轻载锁紧及需要避免尖端压伤轴面的场合更具适用性。M2到M10的覆盖范围能够满足仪器仪表、工装夹具、轻工设备、小型输送机构以及自动化执行组件中的常见连接需求。

从功能特性看，这类螺钉的核心不在于承受大载荷，而在于提供稳定、可拆、可调整的定位约束。开槽结构便于使用普通一字旋具完成装拆，适合维护空间有限、批量装配节拍要求不极端的场景；全止点端部则能在被顶持面上形成较均匀的接触压力，降低局部应力集中。设计时需要结合被紧固件硬度、表面粗糙度及实际振动条件选择拧紧力矩，过小会导致定位松动，过大则可能引起螺纹变形或端部压痕过深。

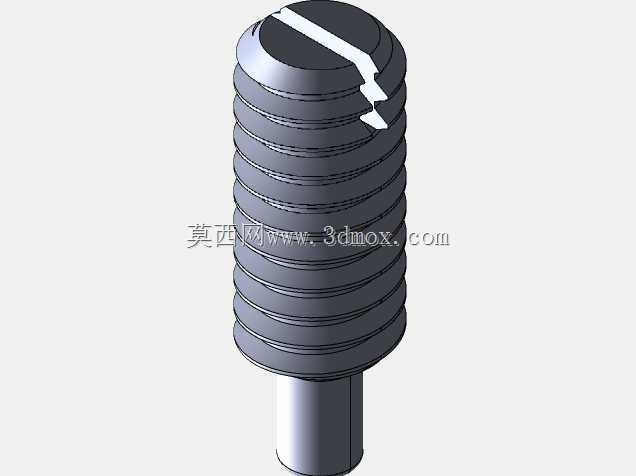

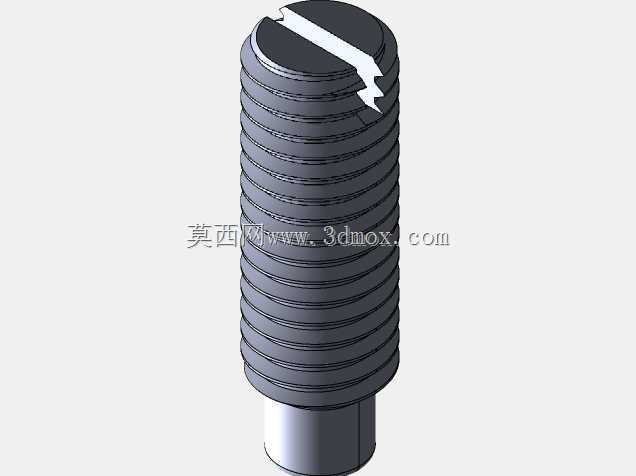

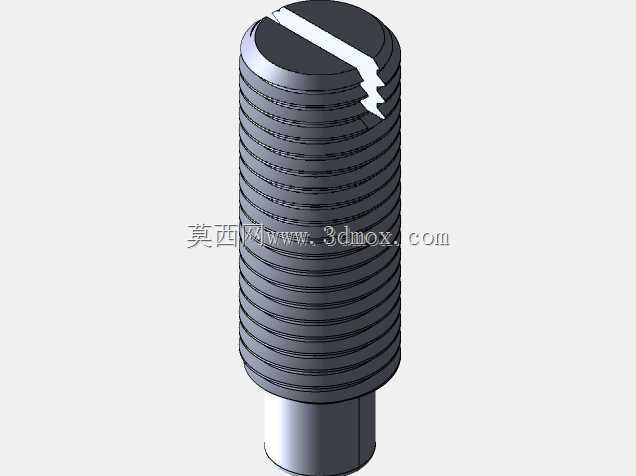

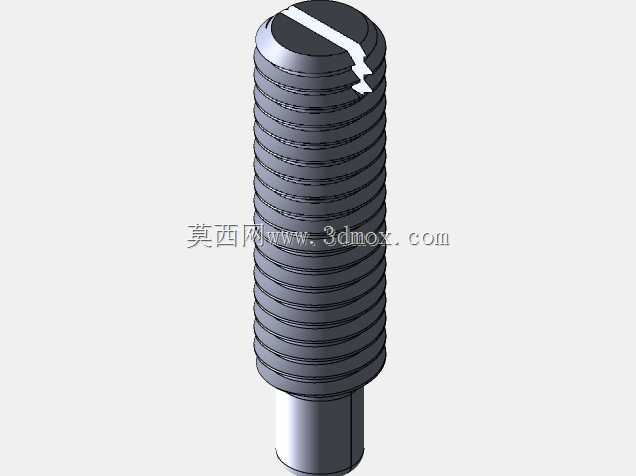

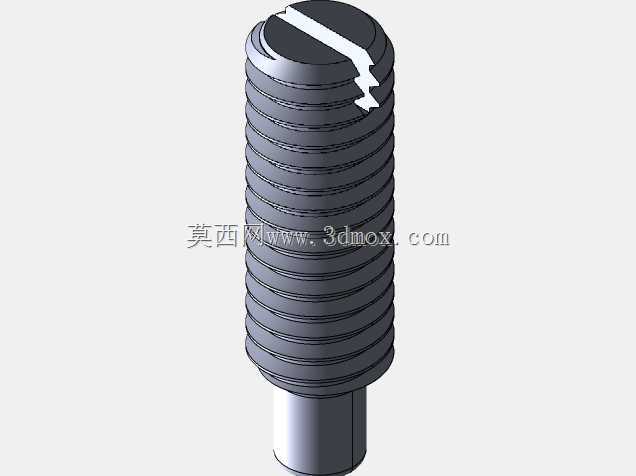

建模时应重点保证螺纹大径、中径、牙型轮廓与开槽宽度的一致性，端部止点形状需与标准几何关系相符。不同长度规格可通过配置表方式管理，使同一基础模型在公称直径不变的情况下快速派生系列件，提高装配选型效率。螺钉头端面、槽口底部圆角以及端部过渡区都应保留合理工艺细节，避免在工程图导出或干涉检查时出现失真。

安装边界方面，需关注螺纹孔有效旋合深度、螺钉伸出长度以及与轴面或定位槽的接触位置。对于M2、M3等小规格件，底孔深度和螺纹余量控制尤为关键，过短会降低锁紧可靠性，过长则可能造成壳体局部壁厚不足。M8、M10规格在锁紧时应考虑垫圈、涂胶或止退措施，以适应振动工况。轴上若需长期承受顶紧力，可在对应位置加工浅凹坑或平位，使止点端部获得更明确的定位边界。

在三维装配环境中使用该系列件时，应将其作为标准紧固件库元素调用，配合孔位、沉孔及避让空间一同校验。对于需要频繁调节的机构，可在螺钉与被固定件之间设置淬硬定位片，减少反复锁紧造成的磨损；对于薄壁件，则应控制端部接触面积，避免局部压陷。通过统一的规格配置和准确的几何表达，能够直接服务于结构校核、装配模拟以及物料选型。
